Фольксваген Пассат B5. Компрессор кондиционера



Фольксваген Пассат B5. Компрессор кондиционера

12.8. Компрессор кондиционера

ОБЩИЕ СВЕДЕНИЯ

Предупреждение хладагента системы кондиционирования воздуха. Не допускайте контакта хладагента с кожей.

вместе с кронштейном можно снимать и устанавливать, не открывая контур хладагента. При проведении ремонтных работ компрессор кондиционера можно снимать и подвешивать в моторном отсеке, не отсоединяя от него шланги.


ДВИГАТЕЛИ 1,6-I/1,8-I/1,9-I

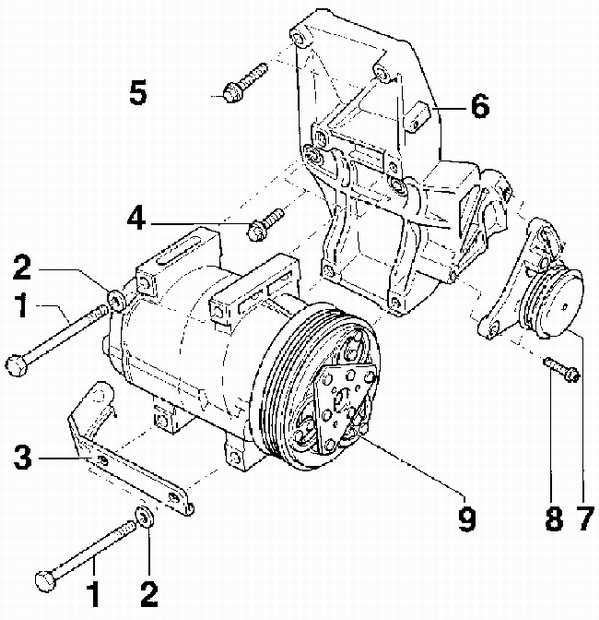

Компрессор кондиционера автомобилей с двигателями 1,6-I/1,8-I/1,9-I

13.8 Компрессор кондиционера Volkswagen Passat B5
1 – болт М8х100, 25 Нм,
2 – шайба,
3 – опора шлангов хладагента,
4 – болт М8х35, 25 Нм,
5 – болт М8х50, 25 Нм,
6 – кронштейн компрессора кондиционера,
7 – механизм натяжения поликлинового ремня,
8 – болт 20, Нм,
9 – компрессор кондиционера

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите поликлиновой ремень.
2. Отвинтите болты крепления компрессора кондиционера к кронштейну.
3. Снимите компрессор кондиционера с кронштейна и, используя мягкую проволоку, подвесьте его в моторном отсеке, не отсоединяя от него шлангов.
4. При необходимости отвинтите болты и снимите кронштейн компрессора кондиционера с блока цилиндров двигателя.

Установка

Установка производится в последовательности, обратной снятию. При установке болтов имейте в виду, что они имеют различную длину.

ДВИГАТЕЛЬ 2,3-I

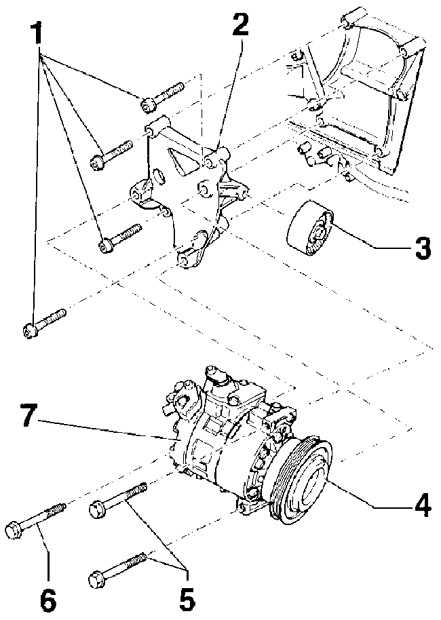

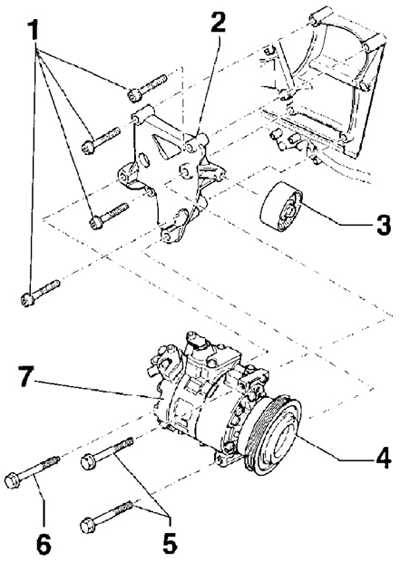

Компрессор кондиционера на автомобилях с двигателями 2,3-I

13.8 Компрессор кондиционера Volkswagen Passat B5
1 – болты М8х50, 40 Нм,
2 – кронштейн компрессора кондиционера,
3 – направляющий ролик,
4 – электромагнитная муфта привода кондиционера,
5 – болт М8х90, 25 Нм,
6 – болт М10х95, 40 Нм,
7 – компрессор кондиционера

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите переднюю поперечину кузова в сервисное положение (см. соответствующее описание в главе Кузов).
2. Снимите поликлиновой ремень.
3. Вывинтите три болта крепления кондиционера.
4. Снимите компрессор кондиционера с кронштейна и, используя мягкую проволоку, подвяжите его в моторном отсеке, не отсоединяя от него шланги.
5. При необходимости отвинтите болты и снимите кронштейн компрессора кондиционера с блока цилиндров двигателя.

Установка

Установка производится в последовательности, обратной снятию. Имейте в виду, что болты крепления компрессора кондиционера имеют разную длину.
