Фольксваген Пассат B5. Панель управления отопителем



Фольксваген Пассат B5. Панель управления отопителем

12.3. Панель управления отопителем

ОБЩИЕ СВЕДЕНИЯ

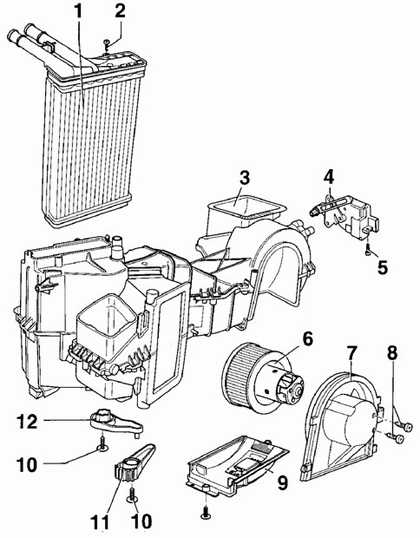

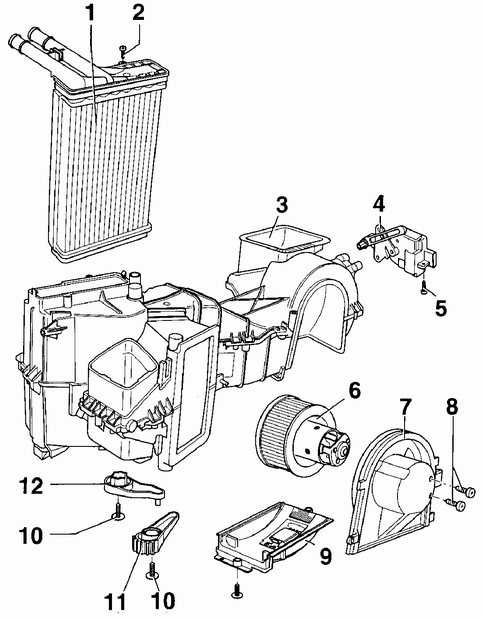

Блок отопителя

13.3 Панель управления отопителем Volkswagen Passat B5
1 – радиатор отопителя,
2 – винт,
3 – коробка распределения потоков воздуха,
4 – исполнительный электродвигатель переключающего клапана "свежий/рециркулируемый воздух",
5 – винт,
6 – вентилятор отопителя,
7 – кожух вентилятора отопителя,
8 – винт,
9 – блок резисторов с защитой от перегрева,
10 – винт,
11 – рычаг центральной заслонки,
12 – рычаг заслонки, управляющей температурой воздуха

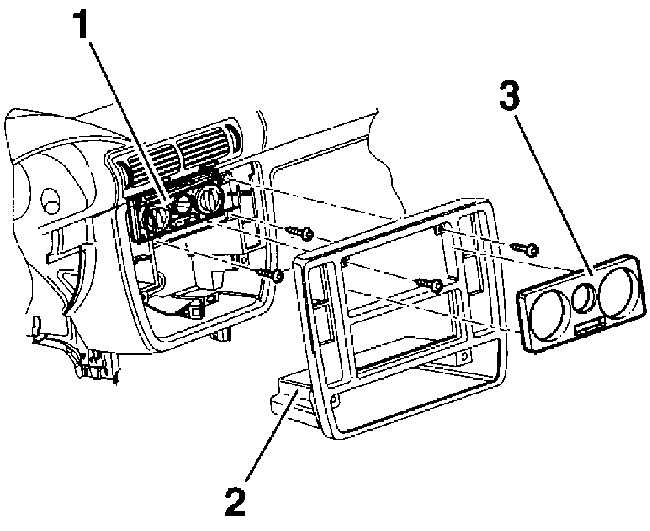

Элементы панели управления отопителем

13.3 Панель управления отопителем Volkswagen Passat B5

1 – блок управления отопителем,
2 – панель отопителя,
3 – декоративная накладка панели отопителя


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите декоративную накладку панели управления отопителем, см. рис. Элементы панели управления отопителем.
2. Отвинтите два винта и снимите панель отопителя.
3. Из гнезда в панели приборов извлеките блок управления отопителем вместе с подсоединенными к нему тросами.
4. Установка производится в последовательности, обратной снятию.
