Фольксваген Пассат B5. Замена глушителя



Фольксваген Пассат B5. Замена глушителя

6.5. Замена глушителя

ОБЩИЕ СВЕДЕНИЯ

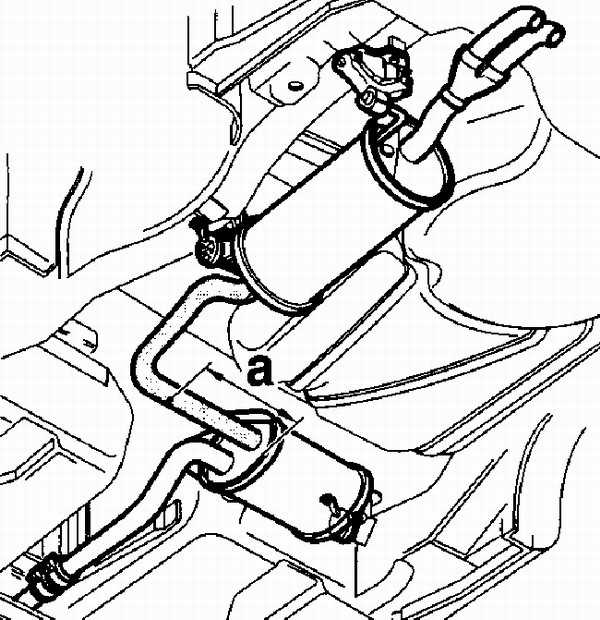

Место рассоединения труб выхлопной системы на переднеприводных автомобилях с четырех- и пятицилиндровыми двигателями кроме двигателей 150 л. с.

7.5 Замена глушителя Volkswagen Passat B5
А = 140–150 мм

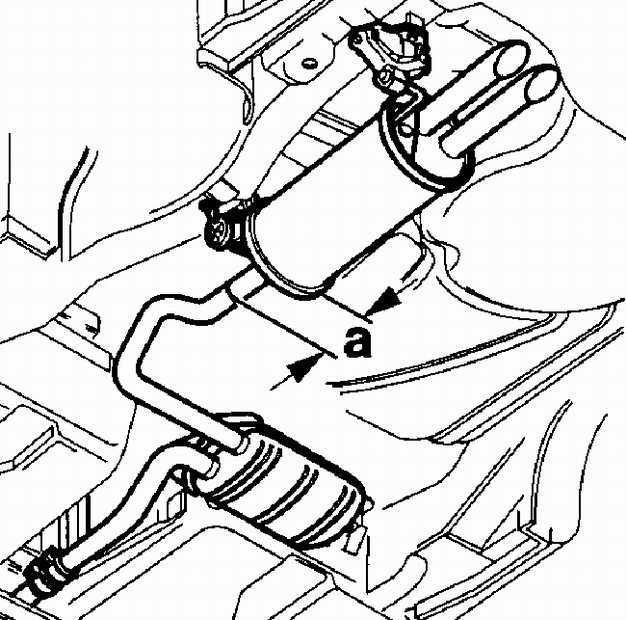

Место рассоединения труб выхлопной системы на переднеприводных автомобилях с двигателем 150 л. с.

7.5 Замена глушителя Volkswagen Passat B5
А = 160–170 мм для пятицилиндровых двигателей.

А = 160–180 мм для двигателей с турбонагнетателем.

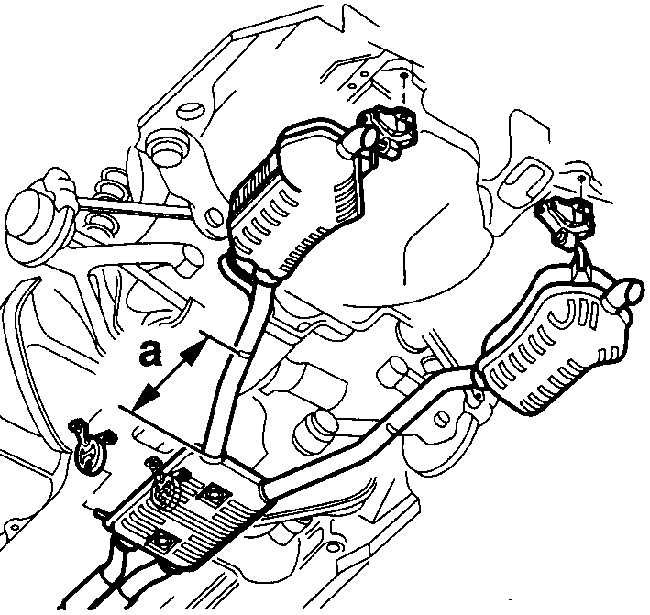

Место рассоединения труб выхлопной системы на полнопривод ных автомобилях и автомобилях с двигателем 6V

7.5 Замена глушителя Volkswagen Passat B5
А = 244 мм

Если рассоединение труб выхлопной системы затруднено, воспользуйтесь одним из нижеизложенных методов:

  – перережьте трубу выхлопной системы на расстоянии 5 см за крепежной скобой. Вдоль оси распилите оставшийся отрезок трубы и сбейте его, используя молоток и зубило;
  – используя автогенный сварочный аппарат, разогрейте соединение труб и разъедините трубы.

Поднимите автомобиль и закрепите на подставках.

Переднеприводные автомобили с четырех- и пятицилиндровыми двигателями кроме двигателей 150 л. с.

Место рассоединения труб выхлопной системы находится на расстоянии 140–150 мм от центрального глушителя, см. рис. Место рассоединения труб выхлопной системы на переднеприводных автомобилях с четырех- и пятицилиндровыми двигателями кроме двигателей 150 л. с.

Переднеприводные автомобили с двигателями 150 л. с.

Место рассоединения труб выхлопной системы находится на расстоянии до дополнительного глушителя на моделях с пятицилиндровыми двигателями 160–170 мм, а на двигателях с турбонаддувом 1,8-I около 160–180 мм, см. рис. Место рассоединения труб выхлопной системы на переднеприводных автомобилях с двигателем 150 л. с.

Полноприводные автомобили и автомобили с двигателем 6V

Место рассоединения труб выхлопной системы находится на расстоянии 244 мм от центрального глушителя, см. рис. Место рассоединения труб выхлопной системы на полноприводных автомобилях и автомобилях с двигателем 6V.

В указанном месте перережьте трубу выхлопной системы.

Освободите глушитель из резиновых подвесок и извлеките его из-под автомобиля.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите глушитель в резиновых подвесках.
2. Для соединения труб выхлопной системы необходимо использовать новые зажимные скобы.
3. Проверьте положение глушителя и при необходимости, поверните его таким образом, чтобы расстояние между глушителем и днищем автомобиля было не менее 25 мм.
4. Затяните гайки крепления зажимной скобы моментом 40 Нм.
