Фольксваген Пассат B5. Нижний брызговик моторного отсека



Фольксваген Пассат B5. Нижний брызговик моторного отсека

2.3. Нижний брызговик моторного отсека

ОБЩИЕ СВЕДЕНИЯ

Нижний брызговик моторного отсека (все двигатели)

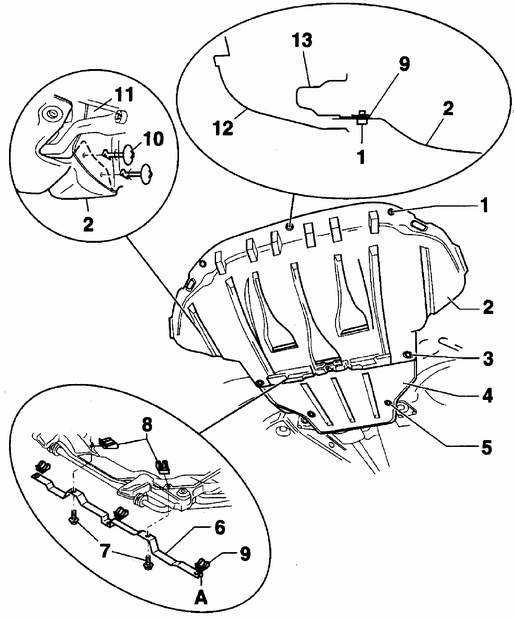

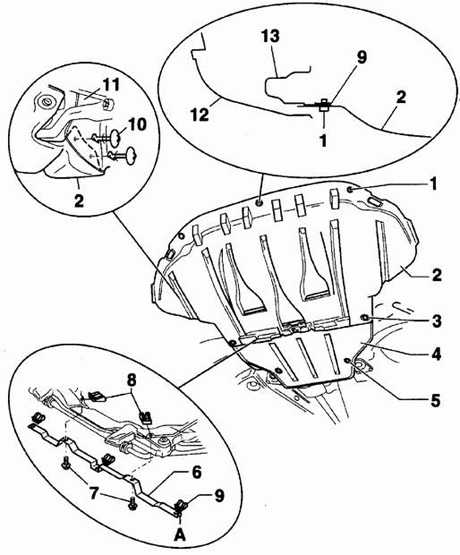

3.3 Нижний брызговик моторного отсека Volkswagen Passat B5
1 – самонарезающий винт (3 шт.),
2 – передняя часть брызговика,
3 – самонарезающий винт (3 шт.),
4 – задняя часть брызговика,
5 – самонарезающие винты (5 шт.),
6 – крепление облицовки,
7 – винт (2 шт.),
8 – скоба с гайкой (2 шт.),
9 – скоба с гайкой (3 шт.),
10 – штифт (4 шт.),
11 – кожух,
12 – демпфер,
13 – кронштейн

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите переднюю часть автомобиля и закрепите на подставках.
2. Вывинтите самонарезающие винты, которые крепят нижний брызговик двигателя.
3. Поверните на 180° и извлеките фиксирующие штифты.
4. Снимите переднюю, а, при наличии, и заднюю части брызговика двигателя.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите брызговик двигателя и закрепите его самонарезающими винтами, затянув их моментом 20 Нм.
2. Вставьте фиксирующие штифты и поверните их на 180°.
3. Опустите автомобиль.
