Фольксваген Пассат B5. Замена фильтрующего элемента воздушного фильтра



Фольксваген Пассат B5. Замена фильтрующего элемента воздушного фильтра

1.10. Замена фильтрующего элемента воздушного фильтра

ОБЩИЕ СВЕДЕНИЯ

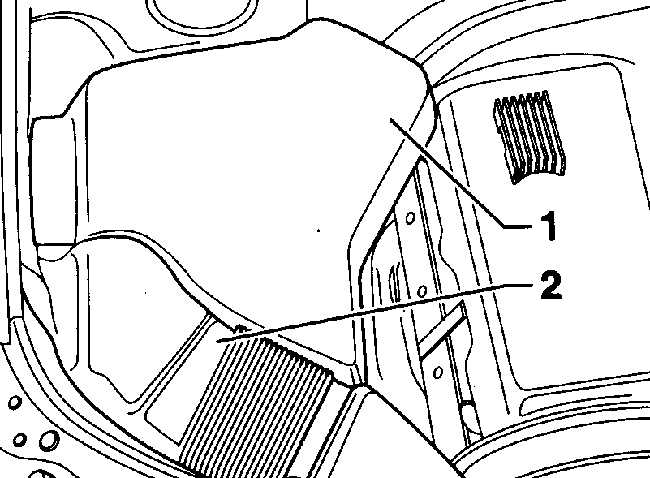

Кожух (1) воздушного фильтра и патрубок воздухозаборника с зажимом (2)

2.10 Замена фильтрующего элемента воздушного фильтра Volkswagen Passat B5

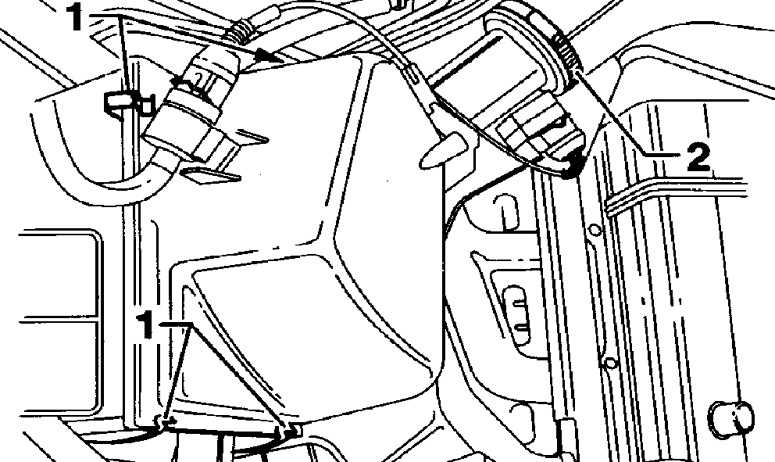

Расположение быстродействующих зажимов (1) и хомута крепления воздушного патрубка (2)

2.10 Замена фильтрующего элемента воздушного фильтра Volkswagen Passat B5

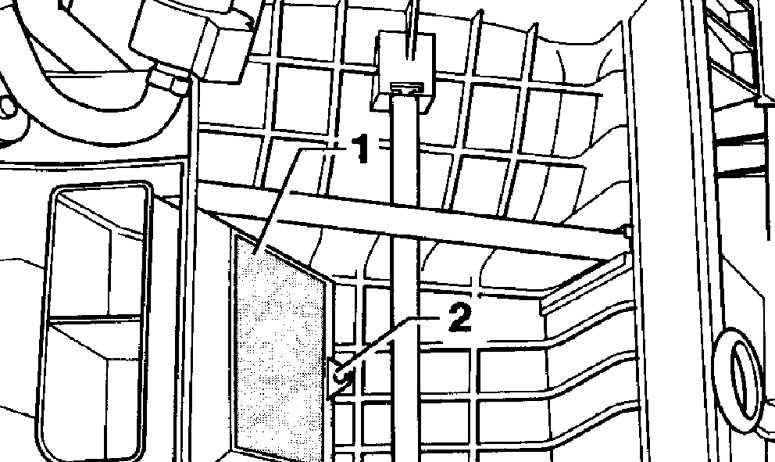

Расположение сетки (1) и болта (2) крепления в корпусе воздушного фильтра

2.10 Замена фильтрующего элемента воздушного фильтра Volkswagen Passat B5

ПОРЯДОК ВЫПОЛНЕНИЯ
1. При наличии снимите кожух (1) воздушного фильтра, см. рис. Кожух (1) воздушного фильтра и патрубок воздухозаборника с зажимом (2).
2. Ослабьте зажим патрубка воздухозаборника (2), см. рис. Кожух (1) воздушного фильтра и патрубок воздухозаборника с зажимом (2).
3. Ослабьте хомут (2) и отсоедините воздушный патрубок с кожуха воздушного фильтра, см. рис. Расположение быстродействующих зажимов (1) и хомута крепления воздушного патрубка (2).
4. Рукой откройте быстродействующие зажимы (1), приподнимите крышку воздушного фильтра и извлеките старый фильтрующий элемент, см. рис. Расположение быстродействующих зажимов (1) и хомута крепления воздушного патрубка (2).
5. В зависимости от комплектации автомобиля, в нижней части воздушного фильтра, в зоне впускного канала может быть установлена сетка. Сетка предназначена для задержки больших загрязнений, снега и льда, для того чтобы они не блокировали фильтрующий элемент. При наличии сетки, вывинтите болт (1) крепления сетки, извлеките сетку и очистите ее, см. рис. Расположение сетки (1) и болта (2) крепления в корпусе воздушного фильтра.
6. Соблюдая осторожность, очистите внутренние поверхности крышки и корпуса воздушного фильтра.
7. При наличии сетки установите ее в корпус фильтра и закрепите ее болтом.
8. Установите фильтрующий элемент в корпус воздушного фильтра.
9. Установите крышку воздушного фильтра и закрепите ее быстродействующими зажимами.
Установите воздушный патрубок и закрепите его хомутом.
Закрепите зажимом патрубок воздухоза борника.
При наличии, установите кожух воздушного фильтра.
