Фольксваген Гольф 4. Снятие и установка



Фольксваген Гольф 4. Снятие и установка

14.7.2. Снятие и установка

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выключите зажигание и снимите провод массы с аккумулятора.
2. Затяните ручной тормоз, затем поднимите переднюю часть автомобиля и закрепите на подставках.
3. Снимите нижний брызговик моторного отсека.

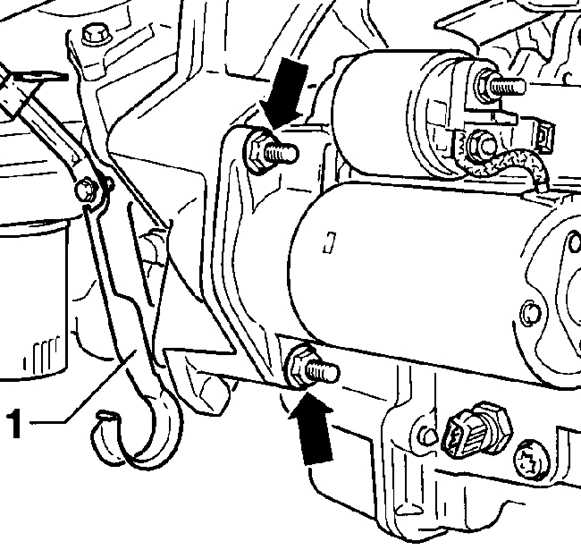

14.7.2 Снятие и установка Volkswagen Golf IV 4. Отвинтите кронштейн (1), поддерживающий трубу для охлаждающей жидкости. Отвинтите гайки (указаны стрелками), крепящие стартер.

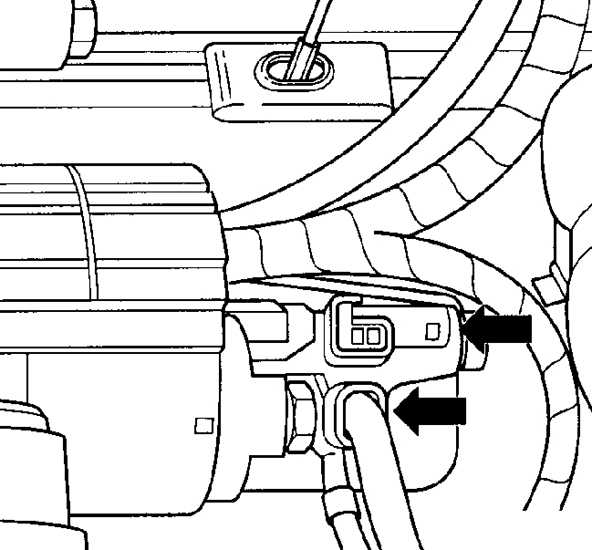

14.7.2 Снятие и установка Volkswagen Golf IV 5. С клеммы 50 тягового реле снимите электрический разъем (указан стрелкой). Отсоедините провод от клеммы 30 (указана стрелкой) тягового реле.
6. Снимите стартер.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите стартер и закрепите гайками, затянув их моментом 60 Нм.

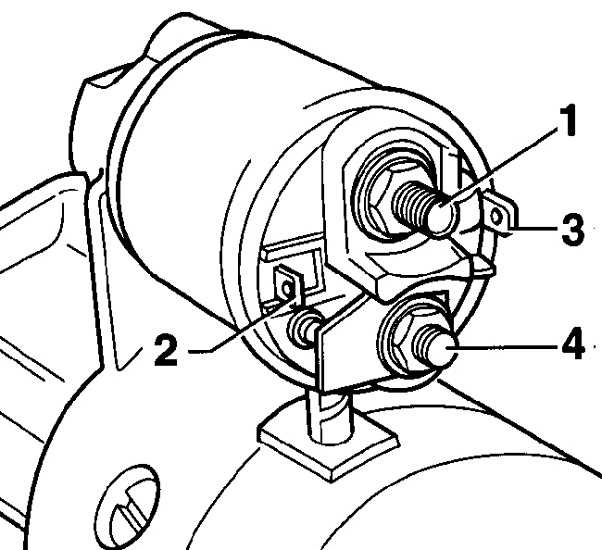

14.7.2 Снятие и установка Volkswagen Golf IV 2. Подсоедините провод к клемме 30 (1) и затяните гайку крепления провода моментом 13 Нм (2 – клемма 50, 3 – клемма 15А, 4 – место подсоединения обмотки возбуждения стартера).
3. Подсоедините электрический разъем к клемме 50 стартера (3).
4. Закрепите кронштейн для трубы охлаждающей жидкости.
5. Установите нижний брызговик моторного отсека.
6. Подсоедините провод массы к аккумулятору.
