Фольксваген Гольф 4. Снятие аккумулятора



Фольксваген Гольф 4. Снятие аккумулятора

14.5.4. Снятие аккумулятора

ОБЩИЕ СВЕДЕНИЯ

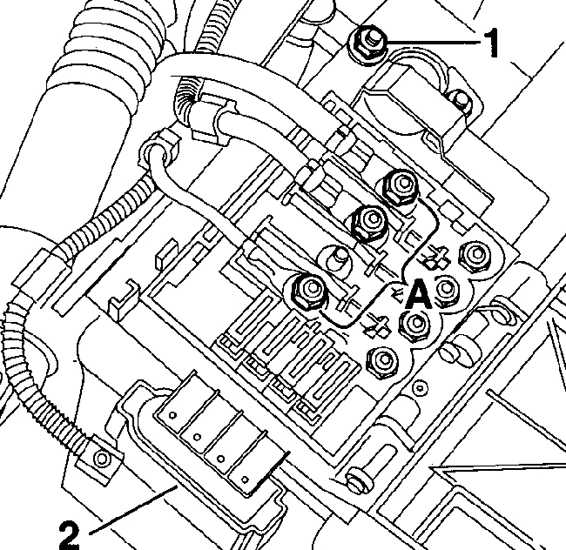

Расположение держателя предохранителей над аккумуляторной батареей

14.5.4 Снятие аккумулятора Volkswagen Golf IV
1 – крепление положительного провода;

2 – электрический разъем;

А – гайки

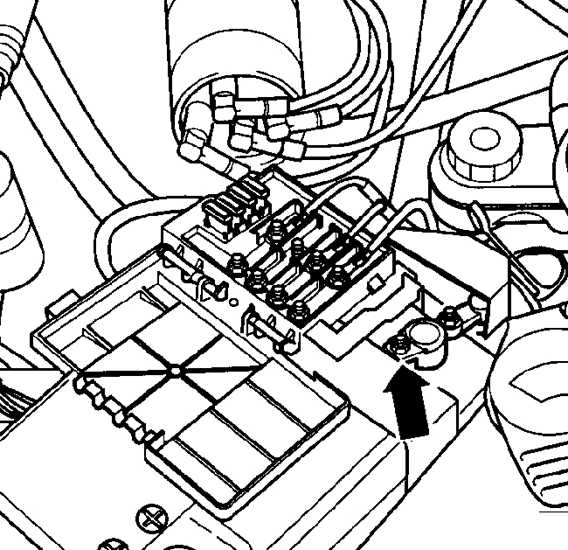

Расположение крепления зажима электропроводной пластины к положительной клемме аккумулятора

14.5.4 Снятие аккумулятора Volkswagen Golf IV
Крепление зажима электропроводной пластины к положительной клемме аккумулятора показано стрелкой.

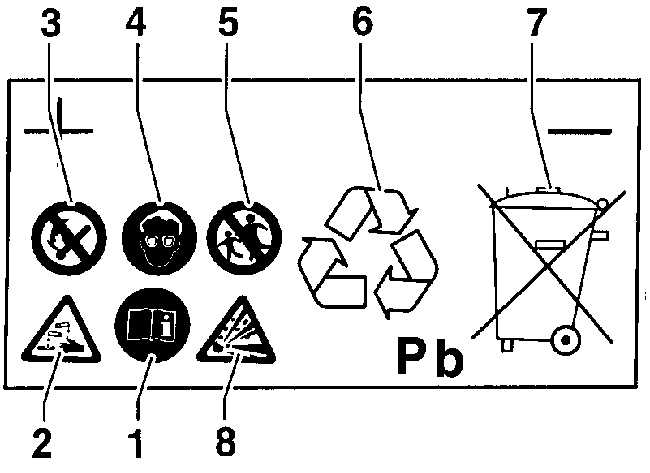

Расшифровка символов, нанесенных на этикетку аккумулятора

14.5.4 Снятие аккумулятора Volkswagen Golf IV
1 – при обслуживании аккумулятора необходимо соблюдать правила по технике безопасности, изложенные в руководстве по эксплуатации;
2 – в аккумуляторе имеется разъедающая кислота и необходимо соблюдать осторожность, чтобы кислота не пролилась из аккумулятора;
3 – не пользуйтесь открытым огнем около аккумулятора;
4 – при работе с аккумулятором используйте защитные очки;
5 – держите аккумулятор в месте, недоступном для детей;
6 – при утилизации аккумулятор сдавайте только в предназначенные для этого пункты;
7 – не выбрасывайте аккумулятор вместе с бытовым мусором;
8 – газы, выделяемые при зарядке аккумулятора, взрывоопасны

Аккумулятор установлен в моторном отсеке за левой фарой.
Предупреждение аккумулятора в блоках памяти устройств управления стираются данные о записанных неисправностях, поэтому перед отсоединением клемм аккумулятора желательно обратиться в специализированную мастерскую для вызова из памяти записанных в нее неисправностей. После подсоединения клеммы аккумулятора необходимо активизировать и перепрограммировать стеклоподъемники с электрическим приводом, а также положение зеркал заднего вида и сидений.

установлен радиоприемник с кодом, то перед отсоединением клемм от аккумулятора проверьте, что у Вас есть код для повторной активизации приемника. В противном случае ввести радиоприемник в эксплуатацию можно будет только на специализированной станции Фольксваген.


Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выключите зажигание.
2. Откройте капот.
3. Снимите отрицательную клемму с аккумулятора и переместите ее в сторону.

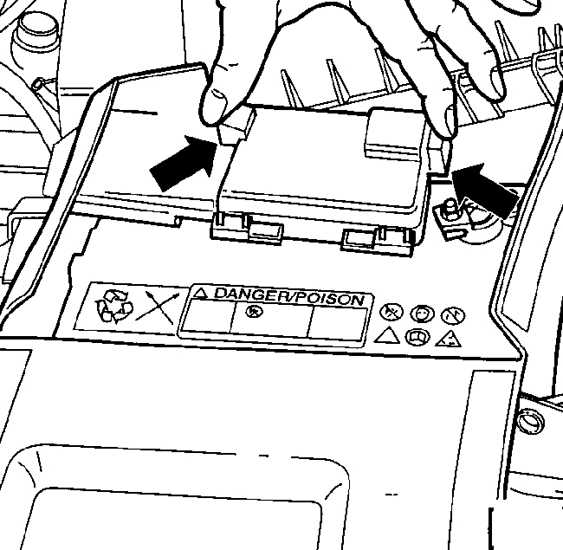

14.5.4 Снятие аккумулятора Volkswagen Golf IV 4. С двух сторон сожмите крышку держателя предохранителей (показано стрелками) и откройте ее.
5. Ослабьте крепление (1) положительного провода (см. рис. Расположение держателя предохранителей над аккумуляторной батареей).
6. Промаркируйте предохранители и извлеките их из пружинных контактов. Отвинтите гайки (А).
7. Отсоедините электрический разъем (2).

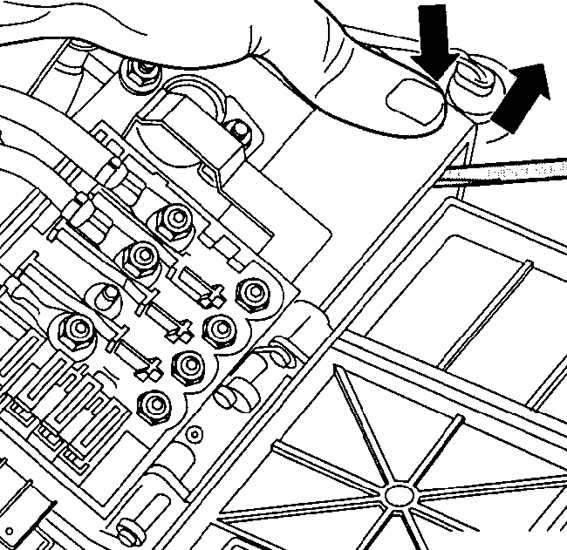

14.5.4 Снятие аккумулятора Volkswagen Golf IV 8. Используя палец руки и лезвие отвертки, отсоедините держатель предохранителей от корпуса аккумуляторной батареи (показано стрелками).
9. Переместив корпус держателя предохранителей вверх, снимите его с аккумуляторной батареи.
10. Ослабьте крепление и снимите электропроводную пластину с положительной клеммы аккумулятора (см. рис. Расположение крепления зажима электропроводной пластины к положительной клемме аккумулятора).

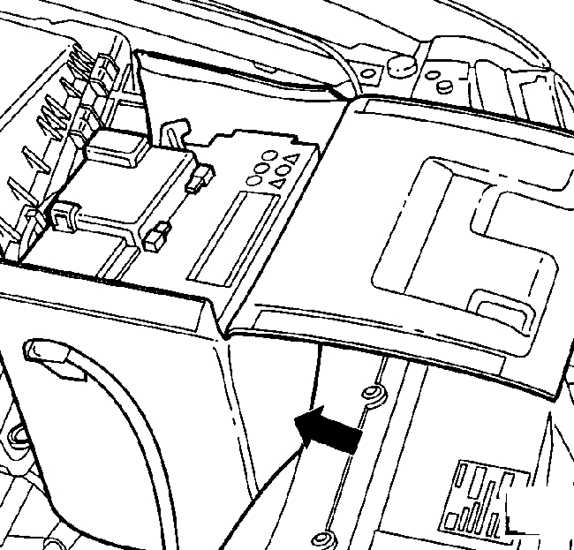

14.5.4 Снятие аккумулятора Volkswagen Golf IV 11. При наличии откройте и снимите термозащитный кожух аккумуляторной батареи (указан стрелкой).

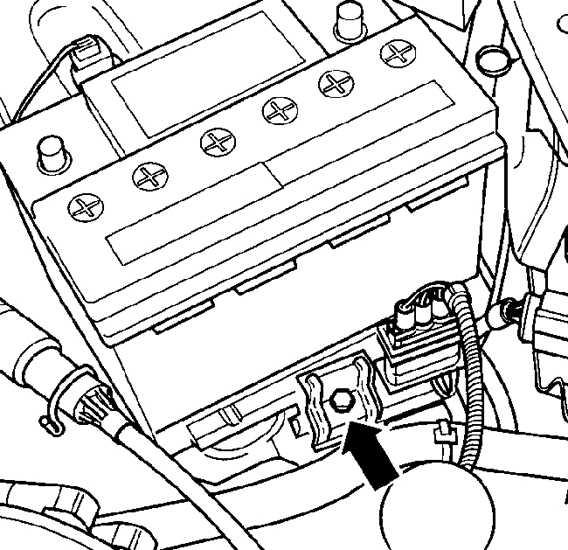

14.5.4 Снятие аккумулятора Volkswagen Golf IV 12. В нижней части аккумулятора отвинтите болт (указан стрелкой) и снимите пластину крепления аккумулятора.
13. Переместите аккумулятор в сторону, при этом освободите крепление второй стороны аккумулятора и извлеките аккумулятор из моторного отсека.
14. На аккумуляторе имеется наклейка с предупреждающими символами (см. рис. Расшифровка символов, нанесенных на этикетку аккумулятора).
