Фольксваген Гольф 4. Снятие и установка зеркала заднего вида с датчиком дождя



Фольксваген Гольф 4. Снятие и установка зеркала заднего вида с датчиком дождя

13.18.4. Снятие и установка зеркала заднего вида с датчиком дождя

ОБЩИЕ СВЕДЕНИЯ

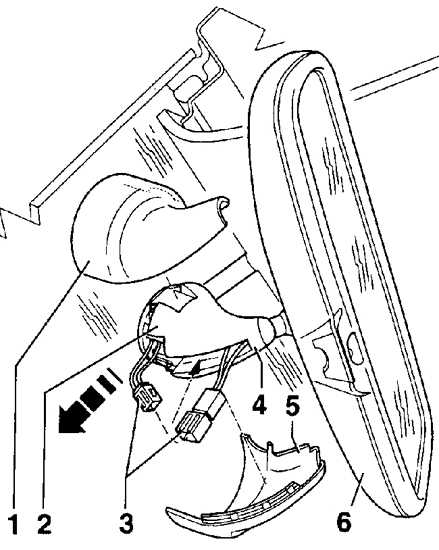

Внутреннее зеркало заднего вида с датчиком дождя

13.18.4 Снятие и установка зеркала заднего вида с датчиком дождя Volkswagen Golf IV
1 – кожух;

2 – опора зеркала;

3 – электрические разъемы;

4 – кронштейн зеркала;

5 – кожух;

6 – зеркало

Датчик дождя расположен в основании зеркала заднего вида. После начала дождя датчик автоматически включает стеклоочистители ветрового стекла. Предпосылкой автоматического включения стеклоочистителя является то, что стеклоочистители должны быть включены в прерывистом режиме.

Датчик дождя освещает ветровое стекло светодиодом. При сухом стекле луч светодиода отражается от поверхности стекла и фиксируется фотодиодом. Если ветровое стекло сырое, луч света отражается в меньшей степени. Отражение света от ветрового стекла зависит от силы дождя.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отделите друг от друга кожухи (1 и 5) основания зеркала заднего вида и снимите их.
2. Извлеките электрический разъем (4) из кронштейна зеркала (3) и рассоедините его.
3. Перемещая вниз, отсоедините кронштейн зеркала от опоры.

Установка

Установка производится в последовательности, обратной снятию.
