13.16.6. Снятие, регулировка и установка механизма привода открытия люка
Снятие и установку механизма привода люка можно производить только при закрытом
люке.
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите провод массы с аккумулятора. |
 |

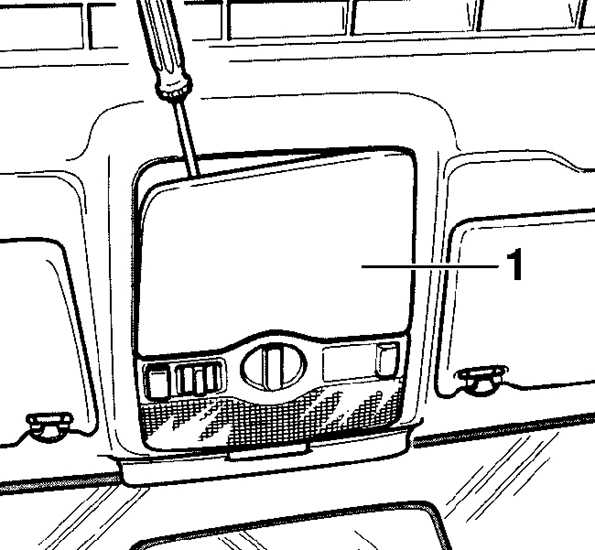

2. Используя лезвие тонкой отвертки,
снимите крышку (1), закрывающую механизм привода люка. |
| 3. Освободите пружинный фиксатор
и отсоедините электрический разъем механизма привода люка. |
 |

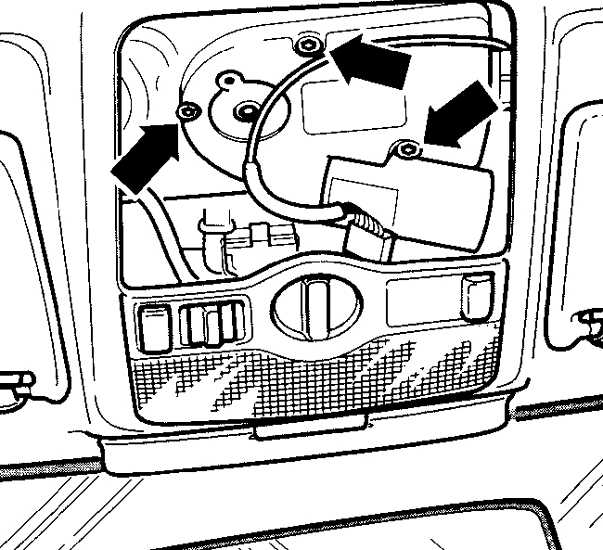

4. Отвинтите винты (указаны стрелками),
крепящие двигатель механизма привода люка. |
Предупреждение
слой защитного покрытия, поэтому при установке необходимо использовать
новые болты.
|
|
Регулировка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Регулировку исходного положения люка необходимо
производить, если механизм привода люка не останавливается в исходном
положении или если люк открывался вручную. Для регулировки необходимо
снять механизм привода люка. |
| 2. Снимите провод массы с аккумулятора. |
| 3. Подсоедините электрический разъем к двигателю
механизма привода люка. |
| 4. Нажмите переключатель предварительной настройки,
в результате чего будет включен режим закрытия люка. |
| 5. Вытяните переключатель предварительной настройки,
в результате чего будет включен режим закрытия люка. |
| 6. Поверните поворотный выключатель предварительной
настройки в положение "люк открыт". |
| 7. Поверните поворотный выключатель предварительной
настройки в положение "люк закрыт". В результате этого двигатель
автоматически установится в исходное положение и выключится. |
| 8. В этом положении установите двигатель механизма
привода люка. Кроме этого, отсоедините электрический разъем от двигателя
и снимите провод массы с аккумулятора. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите двигатель механизма привода
люка и закрепите его новыми винтами, затянув их моментом 3,5 Нм. |
| 2. Подсоедините электрические разъемы. |
| 3. Установите крышку и зафиксируйте ее пружинным
зажимом. |
| 4. Подсоедините провод массы к аккумулятору. |
|
