Фольксваген Гольф 4. Снятие и установка стекла двери



Фольксваген Гольф 4. Снятие и установка стекла двери

13.15.7. Снятие и установка стекла двери

ОБЩИЕ СВЕДЕНИЯ

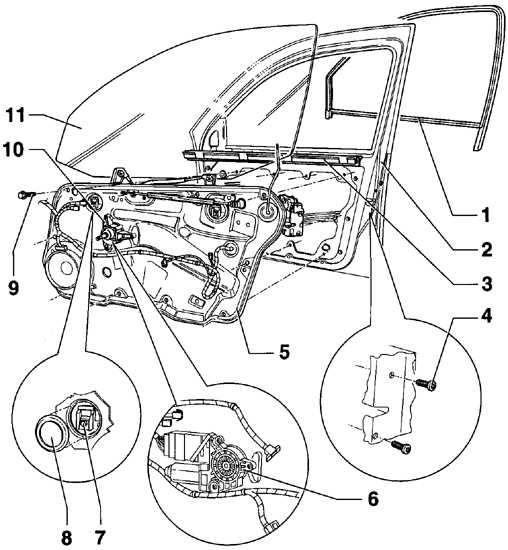

Элементы крепления стекла и кронштейна передней двери

13.15.7 Снятие и установка стекла двери Volkswagen Golf IV
1 – уплотнение стекла;
2 – передняя дверь;
3 – нижнее внутреннее уплотнение стекла;
4 – болт, 20 Нм;
5 – кронштейн двери. Стеклоподъемник
является составной частью кронштейна двери;
6 – двигатель стеклоподъемника;
7 – болт, 10 Нм;
8 – заглушка;
9 – винт, 8 Нм;
10 – механический стеклоподъемник;
11 – стекло двери

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите внутреннюю обивку двери.

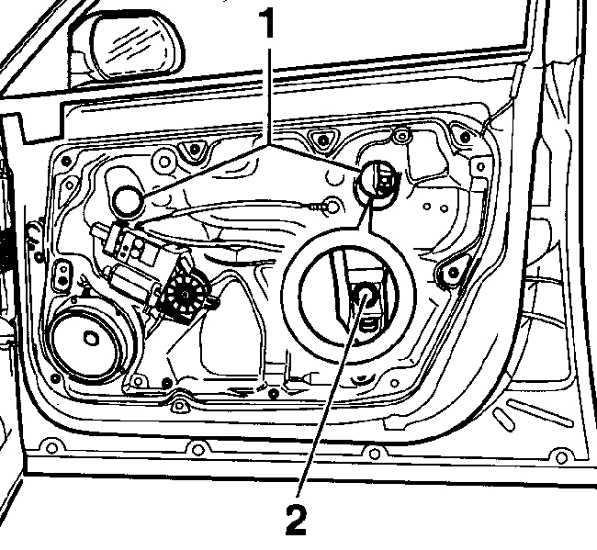

13.15.7 Снятие и установка стекла двери Volkswagen Golf IV 2. Снимите технологические заглушки (1), закрывающие отверстия во внутренней части двери (2 – болт).
3. Опустите стекло двери настолько, чтобы открылся доступ к болтам крепления стекла.
4. Ослабьте болт (2) и освободите фиксаторы, крепящие стекло к стеклоподъемнику.

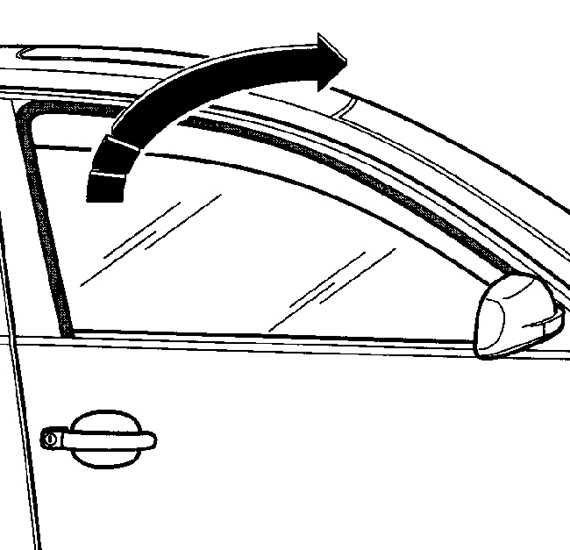

13.15.7 Снятие и установка стекла двери Volkswagen Golf IV 5. Приподнимая заднюю часть стекла и одновременно поворачивая его, извлеките стекло наружу из оконного проема двери.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. В последовательности, обратной снятию, установите стекло в дверь и закрепите его на фиксаторах. При этом фиксаторы должны располагаться на уровне технологических отверстий.

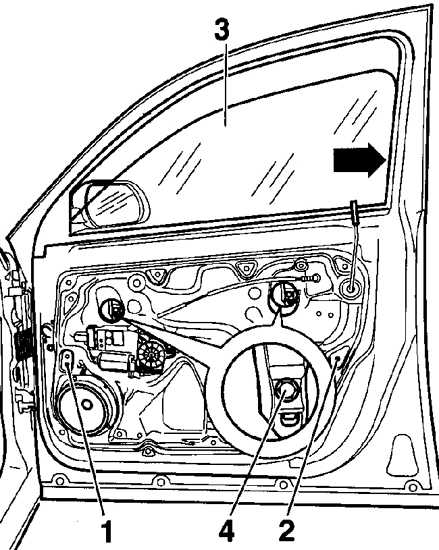

13.15.7 Снятие и установка стекла двери Volkswagen Golf IV 2. Переместите стекло (3) назад, вставьте его в направляющую и зафиксируйте болтом (2), затянув его моментом 10 Нм (1 – винт крепления кронштейна двери, 4 – винт крепления фиксатора стекла).
3. Установите технологические заглушки.
4. Установите внутреннюю обивку двери.
