Фольксваген Гольф 4. Снятие и установка заднего бампера



Фольксваген Гольф 4. Снятие и установка заднего бампера

13.7. Снятие и установка заднего бампера

ОБЩИЕ СВЕДЕНИЯ

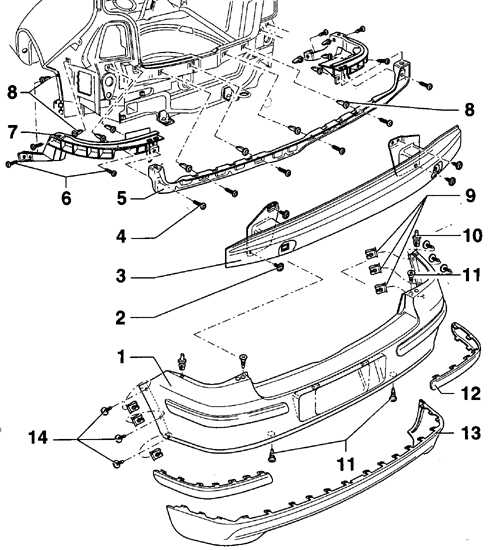

Задний бампер

13.7 Снятие и установка заднего бампера Volkswagen Golf IV
1 – бампер;
2 – болт 4 шт., 20 Нм;
3 – балка буфера;
4 – винты 6 шт., 1,2 Нм;
5 – пластина крепления;
6 – винты 8 шт., 1,2 Нм;
7 – направляющая;
8 – гайки 12 шт.;
9 – скоба с гайкой 6 шт.;
10 – распорный зажим 2 шт.;
11 – болт 4 шт., 15 Нм;
12 – амортизационная накладка;
13 – спойлер;
14 – винты 6 шт., 1,2 Нм

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвинтите винты крепления боковых частей бампера около арок колеса.
2. Снимите задние фонари.
3. Отсоедините электрический разъем от фонаря освещения номерного знака. Электрический разъем расположен под левым задним фонарем.
4. Вывинтите винты крепления заднего бампера (11).
5. Потянув назад, снимите бампер с направляющих кронштейнов.

Установка

Установка производится в последовательности, обратной снятию.
