6.10. Кронштейны компрессора кондиционера

ОБЩИЕ СВЕДЕНИЯ

Предупреждение хладагента системы кондиционирования воздуха. Не допускайте контакта хладагента с кожей.


Кронштейны компрессора кондиционера можно снимать и устанавливать, не открывая контур хладагента. При проведении ремонтных работ компрессор кондиционера можно снимать и подвешивать в моторном отсеке, не отсоединяя от него шланги.

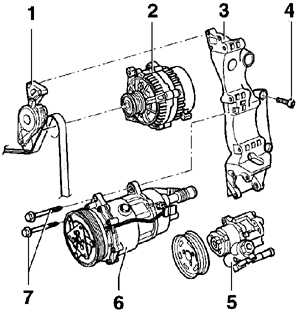

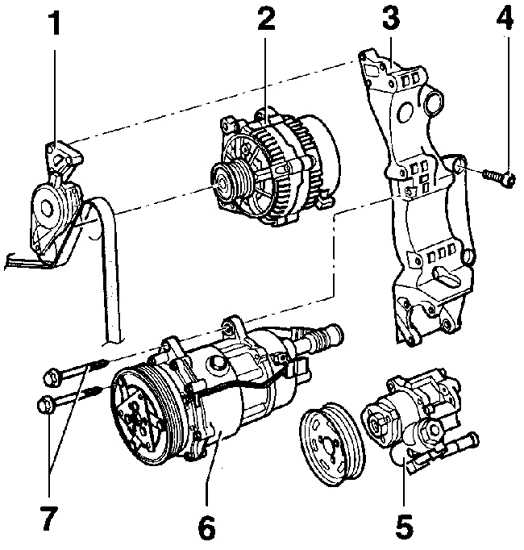

Компрессор кондиционера на автомобилях с двигателями 1,6/ 1,8-I

6.10 Кронштейны компрессора кондиционера Volkswagen Golf IV

1 – натяжной ролик поликлинового ремня;
2 – генератор;
3 – кронштейн компрессора кондиционера, генератора и сервонасоса;
4 – винт с внутренним шестигранником М10х55, 50 Нм;
5 – сервонасос;
6 – компрессор;
7 – болт М10х112, 45 Нм

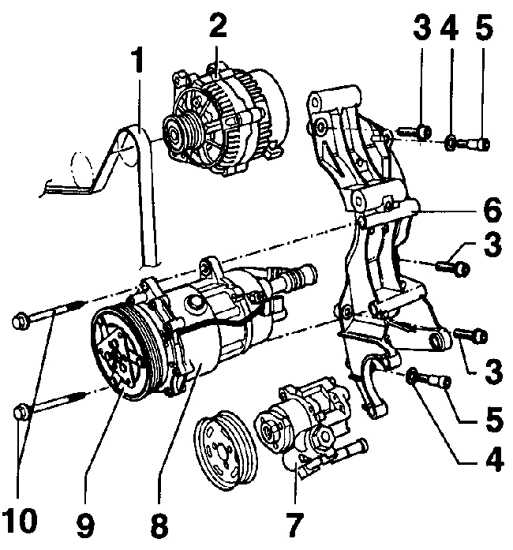

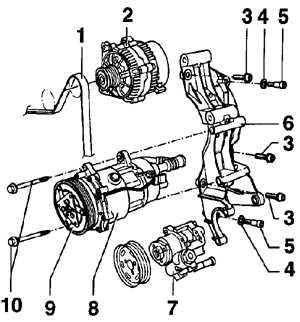

Компрессор кондиционера на автомобилях с двигателями 2,3-I

6.10 Кронштейны компрессора кондиционера Volkswagen Golf IV
1 – поликлиновой ремень;
2 – генератор;
6 – болты М8х30, 25 Нм;
4 – шайба;
5 – болт М8х27, 25 Нм;
6 – кронштейн компрессора;
7 – сервонасос;
8 – компрессор;
9 – электромагнитная муфта;
10 – болт М10х112, 45 Нм

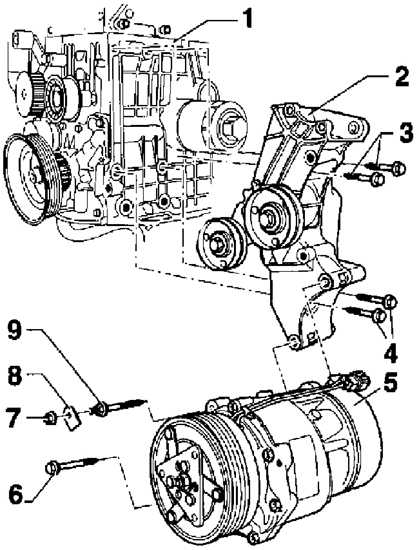

Компрессор кондиционера на автомобилях с двигателями 1,4-I

6.10 Кронштейны компрессора кондиционера Volkswagen Golf IV
1 – блок цилиндров;
2 – кронштейн компрессора кондиционера, генератора и сервонасоса;
3 – болт М10х85, 50 Нм;
4 – болт М10х55, 50 Нм;
5 – компрессор;
6 – болт М10х112, 45 Нм;
7 – гайка с буртиком, 10 Нм;
8 – кронштейн для нагнетательного трубопровода усилителя рулевого управления;
9 – болт М10х112, 45 Нм

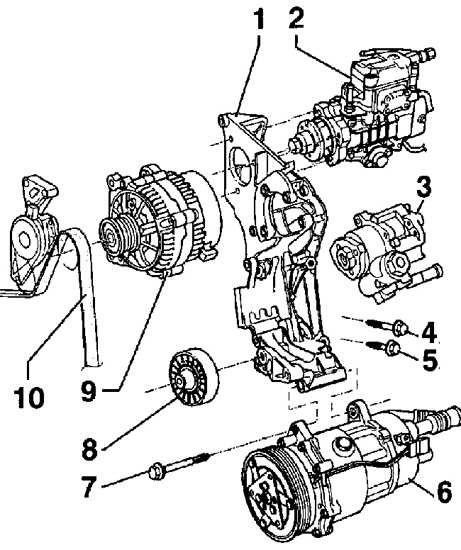

Компрессор кондиционера на автомобилях с дизельными двигателями 1,9-I

6.10 Кронштейны компрессора кондиционера Volkswagen Golf IV
1 – кронштейн компрессора, топливного насоса высокого давления, генератора и сервонасоса;
2 – топливный насос высокого давления;
3 – сервонасос;
4 – болт М10х65, 45 Нм;
5 – болт М10х45, 45 Нм;
6 – компрессор;
7 – болт М10х112, 45 Нм;
8 – направляющий ролик, 25 Нм;
9 – генератор;
10 – поликлиновой ремень
