Фольксваген Гольф 4. Снятие и установка тросов управления системой отопления и вентиляции



Фольксваген Гольф 4. Снятие и установка тросов управления системой отопления и вентиляции

6.4. Снятие и установка тросов управления системой отопления и вентиляции

ОБЩИЕ СВЕДЕНИЯ

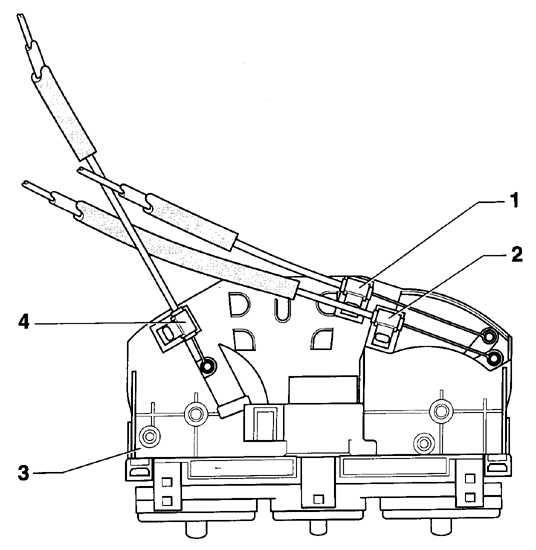

Троса управления системой отопления и вентиляции
6.4 Снятие и установка тросов управления системой отопления и вентиляции Volkswagen Golf IV


1 – трос с оболочкой черного цвета, управляющий центральной заслонкой;
2 – трос с оболочкой зеленого цвета, управляющий заслонкой в ноги/ размораживание;
3 – блок управления системой отопления и вентиляции;
4 – трос с оболочкой бежевого цвета, управляющий заслонкой, регулирующей температуру подаваемого в салон воздуха
Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Извлеките блок управления отопителем из панели приборов.
2. Снимите пластиковые или металлические зажимы, крепящие оболочки тросов управления к корпусу блока управления. Снимите закругленные концы тросов с рычагов блока управления.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
Установите закругленные концы тросов на рычаги блока управления, затем закрепите оболочки тросов зажимами.
