Фольксваген Гольф 4. Проверка реле топливного насоса



Фольксваген Гольф 4. Проверка реле топливного насоса

4.1.7. Проверка реле топливного насоса

ОБЩИЕ СВЕДЕНИЯ

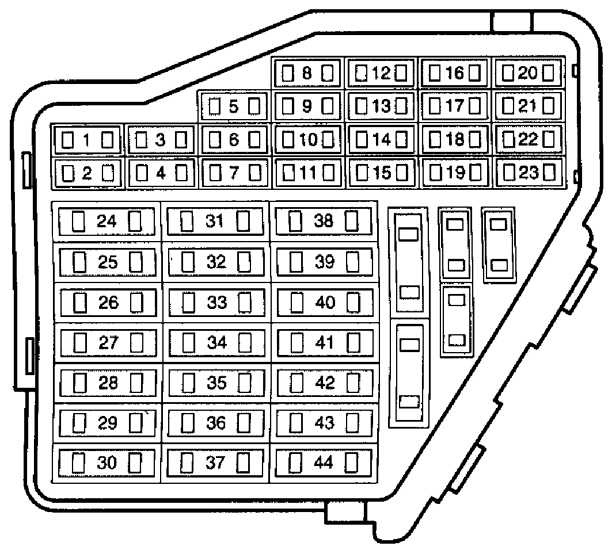

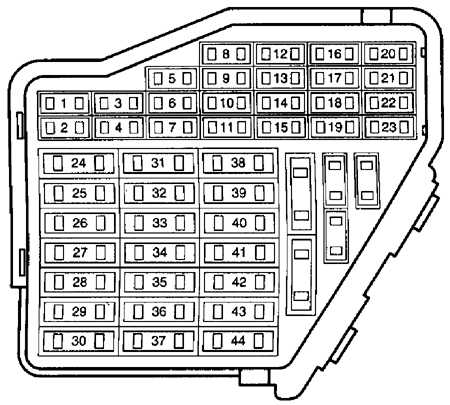

Расположение предохранителей на главном блоке предохранителей

4.1.7 Проверка реле топливного насоса Volkswagen Golf IV

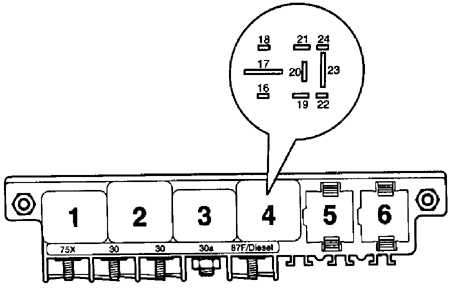

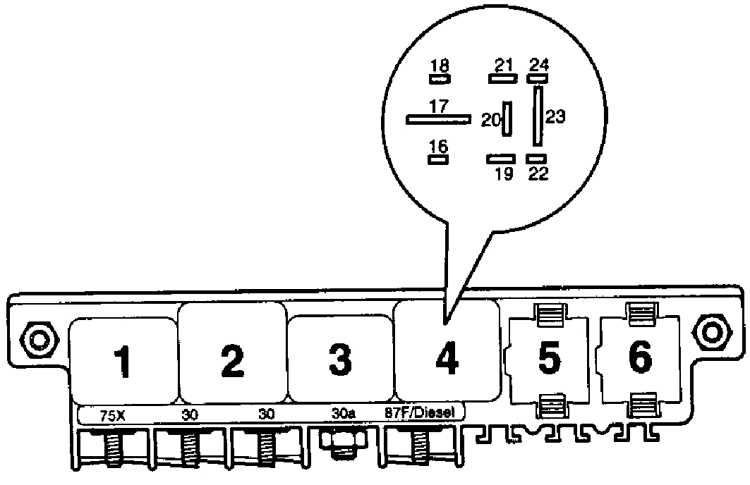

Расположение реле топливного насоса на блоке реле под панелью приборов со стороны водителя

4.1.7 Проверка реле топливного насоса Volkswagen Golf IV

Реле топливного насоса расположено в блоке реле под комбинацией приборов со стороны водителя.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Извлеките плавкий предохранитель №28 для топливного насоса из блока предохранителей.
2. Подсоедините светодиодный пробник между массой и одним из контактов плавкого предохранителя.
3. Снимите верхнюю отделку в углублении для ног водителя.
4. Включите стартер. При этом должно включиться со щелчком реле топливного насоса. Кроме того, должен гореть светодиодный пробник.
5. Если реле не включается, проверьте электрическую цепь реле.
6. Если светодиодный пробник не горит, но реле срабатывает, подсоедините светодиодный пробник к другому контакту плавкого предохранителя.
7. Если светодиодный пробник все еще не горит, соедините дополнительным проводом контакт 23 реле топливного насоса и контакт плавкого предохранителя.
8. Если топливный насос начинает работать, значит, неисправно реле и его необходимо заменить.
