Фольксваген Гольф 2. Замена топливного фильтра



Фольксваген Гольф 2. Замена топливного фильтра

3.3.13. Замена топливного фильтра

ОБЩИЕ СВЕДЕНИЯ

Топливный фильтр с подогревом

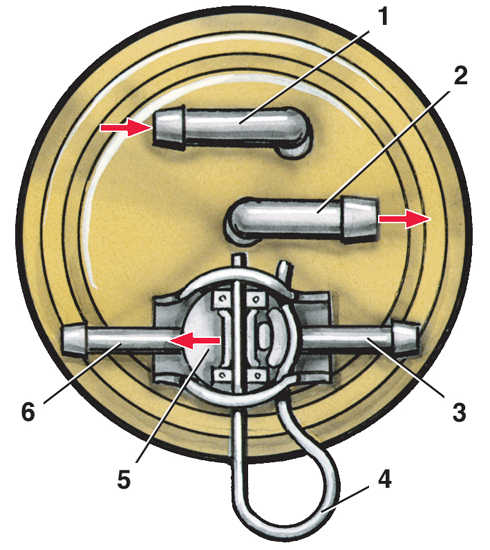

3.3.13 Замена топливного фильтра Volkswagen Golf II
1 – штуцер шланга подачи топлива из бака;

2 – штуцер топливопровода к топливному насосу;

3 – штуцер трубки слива топлива из топливного насоса;

4 – пружинный держатель;

5 – клапан;

6 – штуцер трубки слива топлива в бак

Топливный фильтр нужно менять через 30 000 км.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Очистить топливопроводы на фильтре и снять их, ослабив предварительно хомуты.
2. Если топливный фильтр с подогревом, вынуть пружинный держатель 4 и, не отсоединяя шланги от штуцеров 3 и 6, вынуть клапан 5.
3. Отвернуть топливный фильтр с кронштейном.
4. Снять кронштейн с фильтра и установить на новый фильтр.
5. Установить фильтр с кронштейном так, чтобы стрелки на фильтре были направлены вперед автомобиля.
6. Подсоединить топливопроводы к штуцерам 1 и 2.
7. Если топливный фильтр с подогревом, установить клапан 5 на место и закрепить пружинным держателем 4.
