22.3.5 Задняя подвеска Volkswagen Sharan

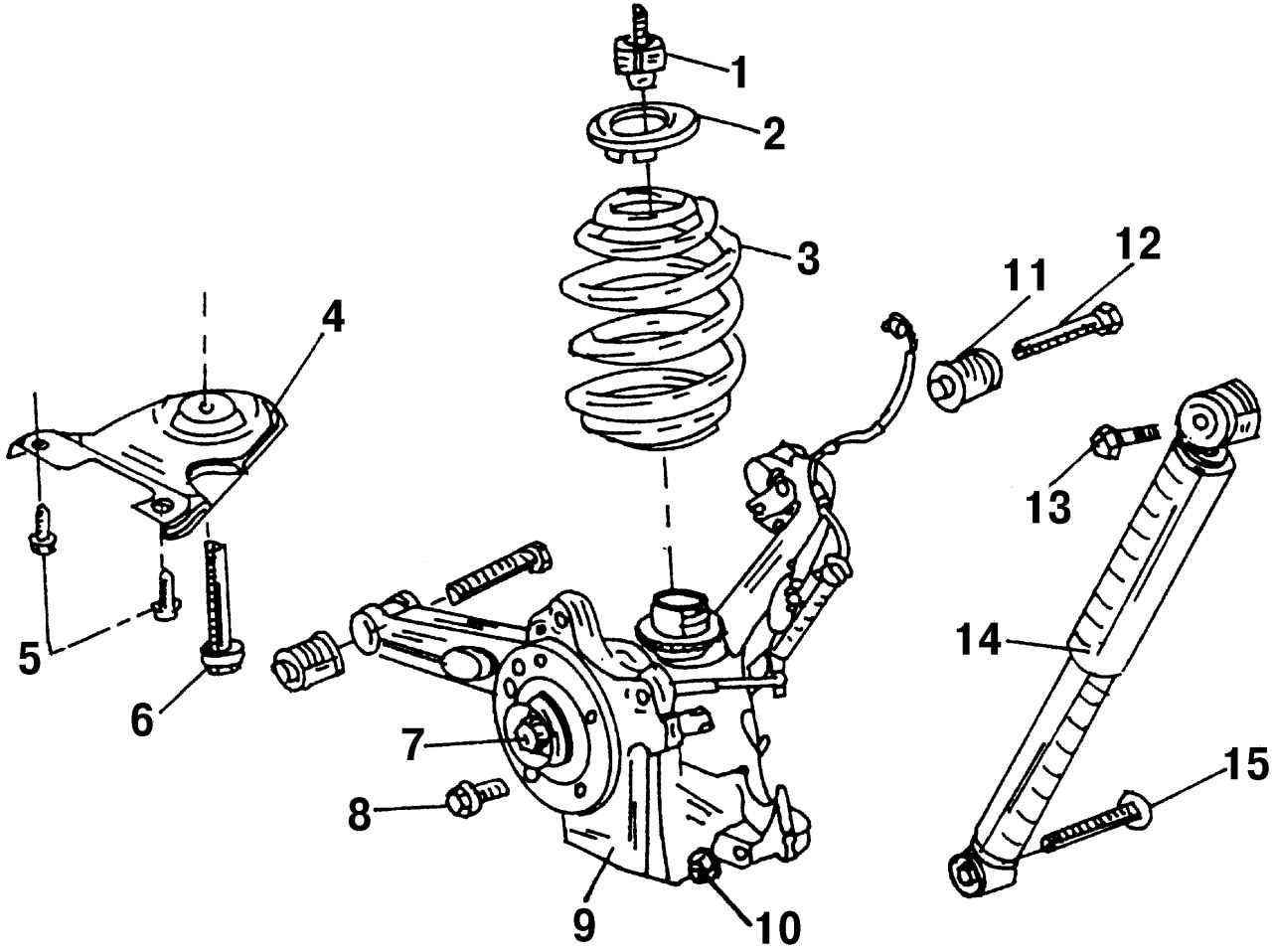

Рис. 300. Задняя подвеска: 1 — резиновый буфер, 40 Н·м; 2 — шайба крепления пружины, при установке обратите внимание на ее правильное положение; 3 — пружина; 4 — несущая плита поперечной балки; 5 — болт, 110 Н·м; 6 — болт, 170 Н·м; 7 — блок подшипника колеса; 8 — болт колеса, 140 Н·м; 9 — продольный рычаг с корпусом подшипника колеса; 10 — гайка, 140 Н·м (заменяйте всегда); 11 — втулка продольного рычага; 12 — болт (заменяйте всегда); 13 — болт (заменяйте всегда); 14 — амортизатор; 15 — болт (заменяйте всегда)

Внутренняя гайка продольного рычага 170 Н·м

Болт кронштейна вспомогательной рамы 260 Н·м

Подшипник подвески кронштейна 65 Н·м

Резиновые буферы 40 Н·м

Крепление амортизатора 130 Н·м

Монтажные хомуты стабилизатора поперечной устойчивости 30 Н·м

Балка моста к днищу машины 110 Н·м

Средний болт балки моста 170 Н·м

Болты колеса 140 Н·м

Гайка ступицы колеса/крепления подшипника колеса 200 Н·м

Скобы дискового тормозного механизма колеса 110 Н·м

Скоба дискового тормозного механизма к надрамнику 35 Н·м

Датчик частоты вращения системы АBS 10 Н·м

Отражатель к корпусу подшипника колеса 10 Н·м

Накидные гайки, трубопроводы тормозного привода 13 Н·м
