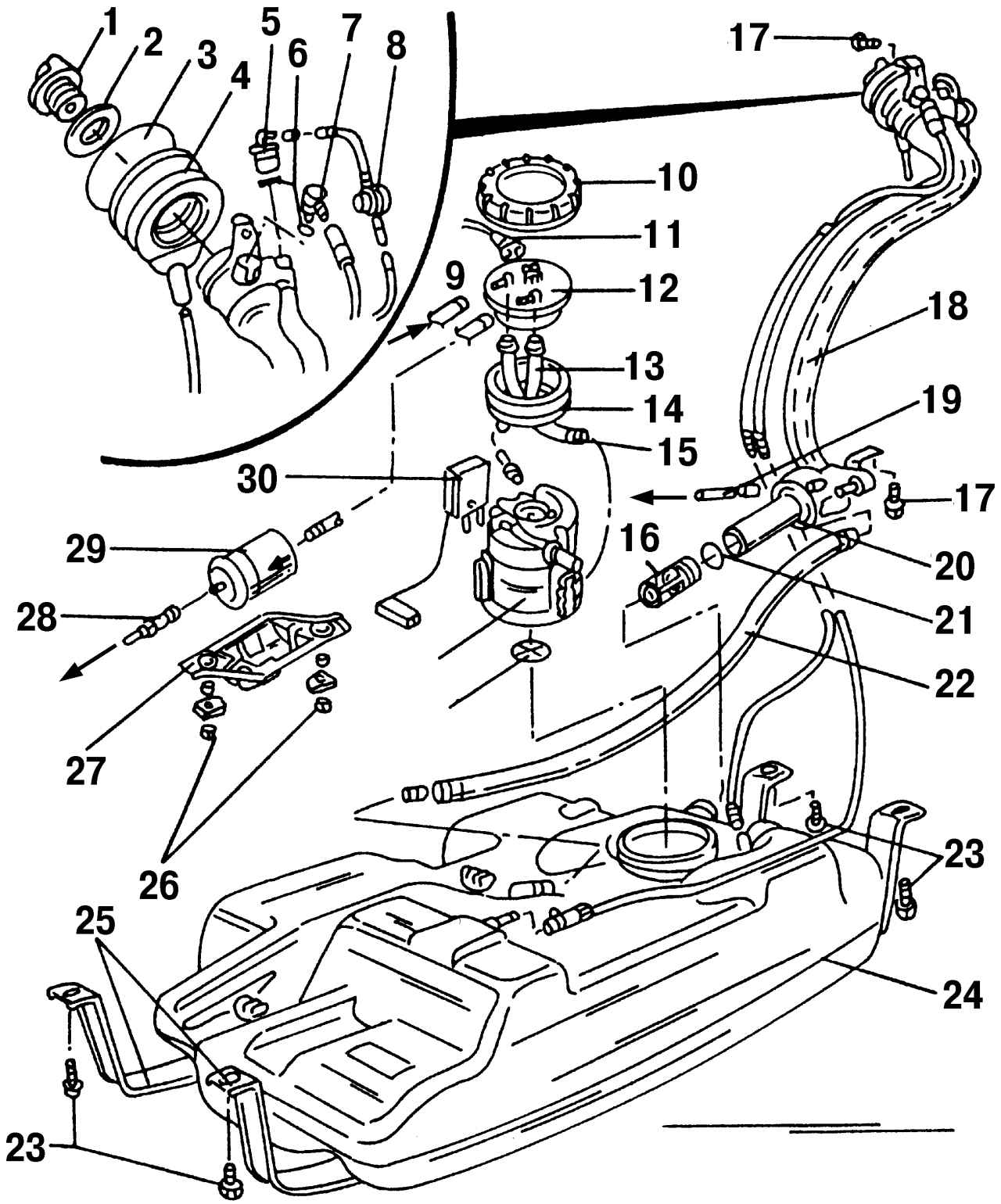

Рис. 206. Детали системы питания, расположенные вблизи топливного бака: 1 — крышка топливного бака; 2 — уплотнительное кольцо; 3 — предохранительное кольцо; 4 — резиновое уплотнение; 5 — обратный клапан; 6 — O-образное уплотнительное кольцо; 7 — вентиляционный клапан; 8 — редукционный клапан; 9 — возвратный трубопровод; 10 — накидная гайка; 11 — штекерная колодка, черного цвета, насос и датчик количества топлива; 12 — фланец; 13 — подводящий топливный шланг; 14 — уплотнительное кольцо; 15 — возвратный шланг; 16 — обратный клапан; 17 — болт, 10 Н·м; 18 — заливной патрубок; 19 — вентиляционный трубопровод; 20 — уплотнительное кольцо; 21 — предохранительное кольцо; 22 — вентиляционный трубопровод; 23 — болты, 25 Н·м; 24 — топливный бак; 25 — крепление топливного бака; 26 — болты, 20 Н·м; 27 — крышка/держатель топливного фильтра; 28 — топливопровод (черного цвета); 29 — топливный фильтр (соблюдайте направление движения топлива); 30 — датчик уровня топлива в баке; 31 — топливный насос; 32 — сетчатый фильтр
|
