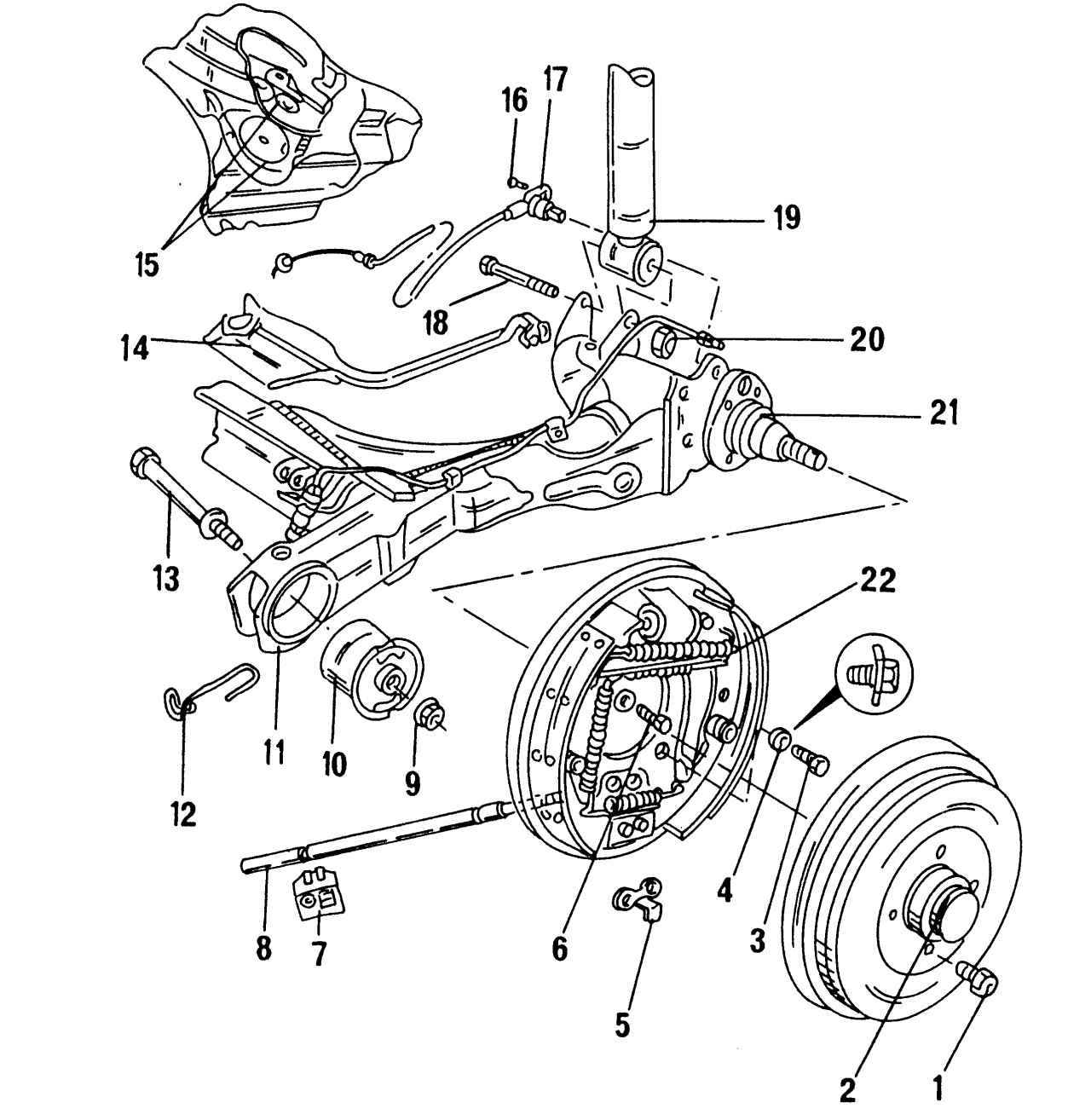

На рис. 278 представлены детали задней подвески. Надо учитывать различие в размерах установленных тормозных барабанов, на автомобилях с ABS они больше по размерам.
Для снятия задней подвески необходимо выполнить следующее
- отвернуть в салоне автомобиля два болта и снять чехол с верхнего узла крепления амортизатора;
- снять крышку с колпака амортизаторной стойки;

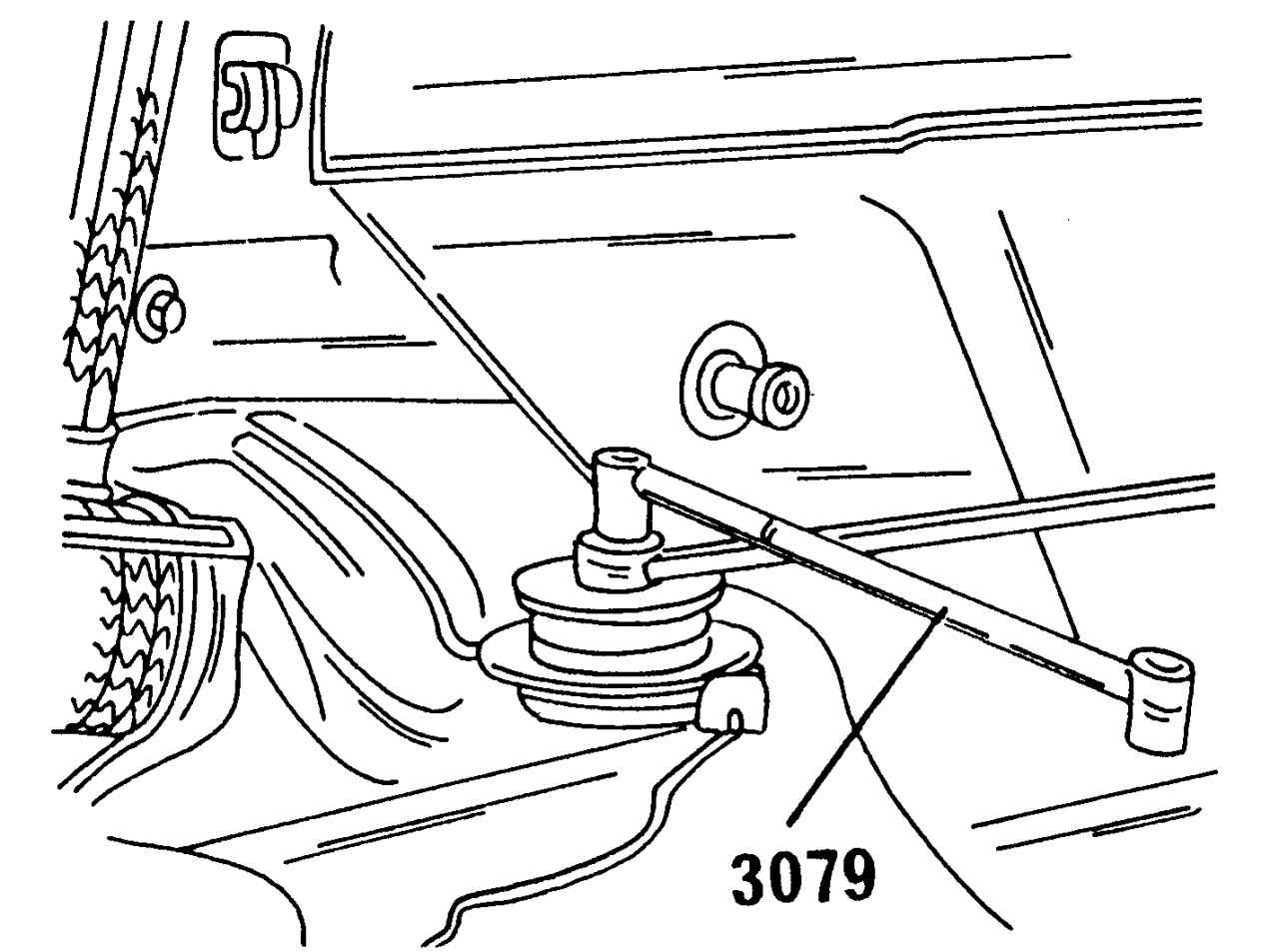

Рис. 279. Использование специального ключа для отворачивания элементов верхнего крепления амортизаторных стоек
- отсоединить верхнюю сторону амортизторной стойки от кузова. При этом, вероятнее всего, придется удерживать в фиксированном положении шток поршня в то время, когда с помощью накидного гаечного ключа будет отворачиваться гайка. На рис. 279 показано, как устанавливать ключ, используемый для фиксации штока поршня. Гайки полностью не отворачивать;
- откинуть вверх чехол над рычагом стояночного тормоза. Под ним будут видны тросы стояночного тормоза. Отвернуть гайки на концах тросов, чтобы вынуть затем тросы;
- на автомобилях с ABS отсоединить провод датчика частоты вращения колеса от контактного разъема. Он находится под задним сиденьем. После этого протолкнуть провод через отверстие в днище автомобиля;
- ослабить гайки крепления колес с обеих сторон;
- приподнять заднюю часть автомобиля и установить ее на опоры;
- вынуть тросы из рычага управления на рычаге стояночного тормоза. Освободить тросы от элементов крепления;
- отсоединить тормозной шланг от узла крепления на трубопроводе тормозного привода;
- установить домкрат посередине заднего моста и приподнять балку моста;

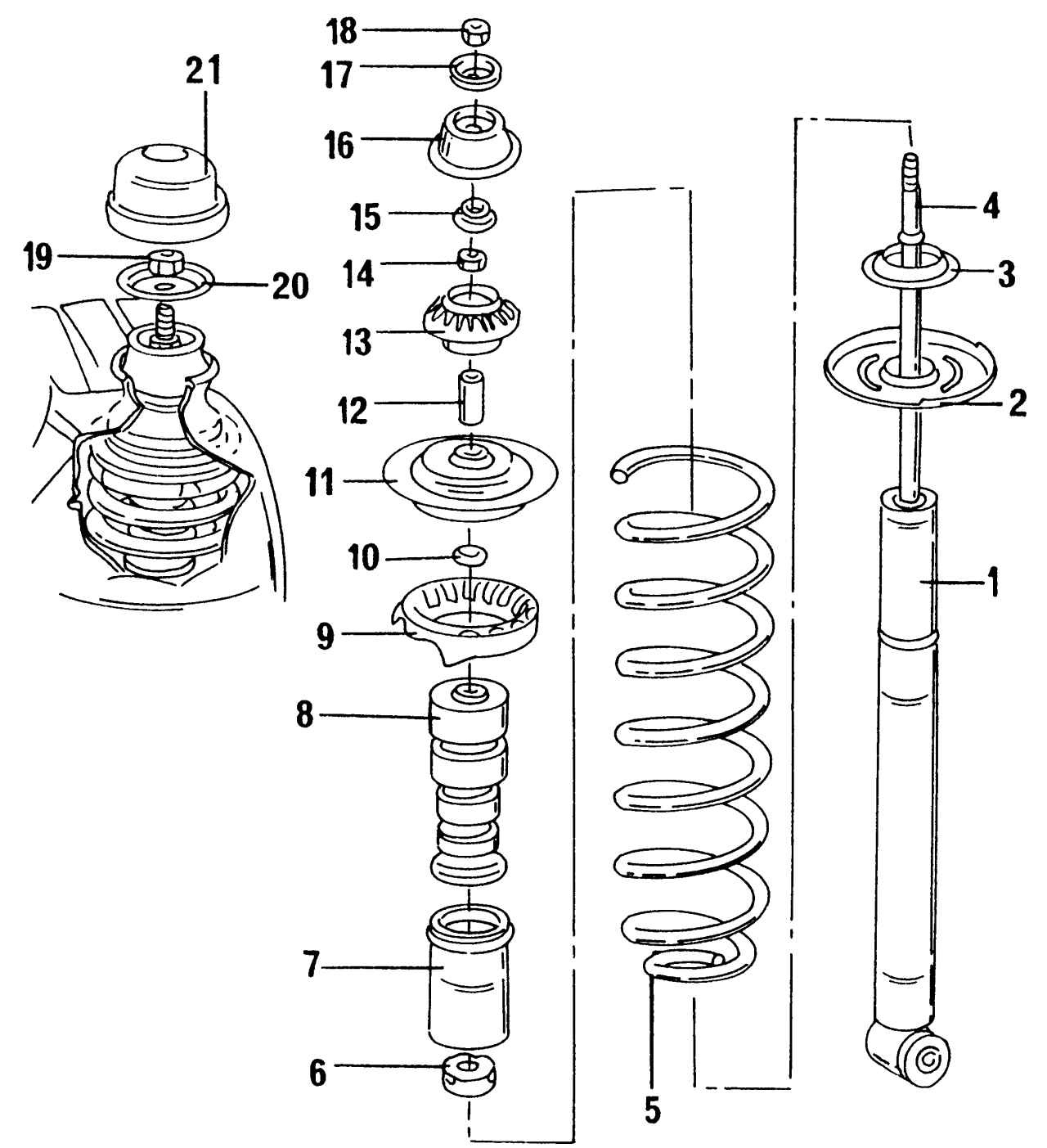

- окончательно отвернуть гайки с концов штоков поршней обоих амортизаторов (амортизаторных стоек). После отвинчивания верхней гайки снять все элементы с верхней части амортизаторов (рис. 280);
- на автомобилях с регулятором тормозного усилия высвободить пружину из зажима на заднем мосту;
- снять на нижней стороне обе гайки крепления амортизатора (рис. 281). Болты пока не извлекать;

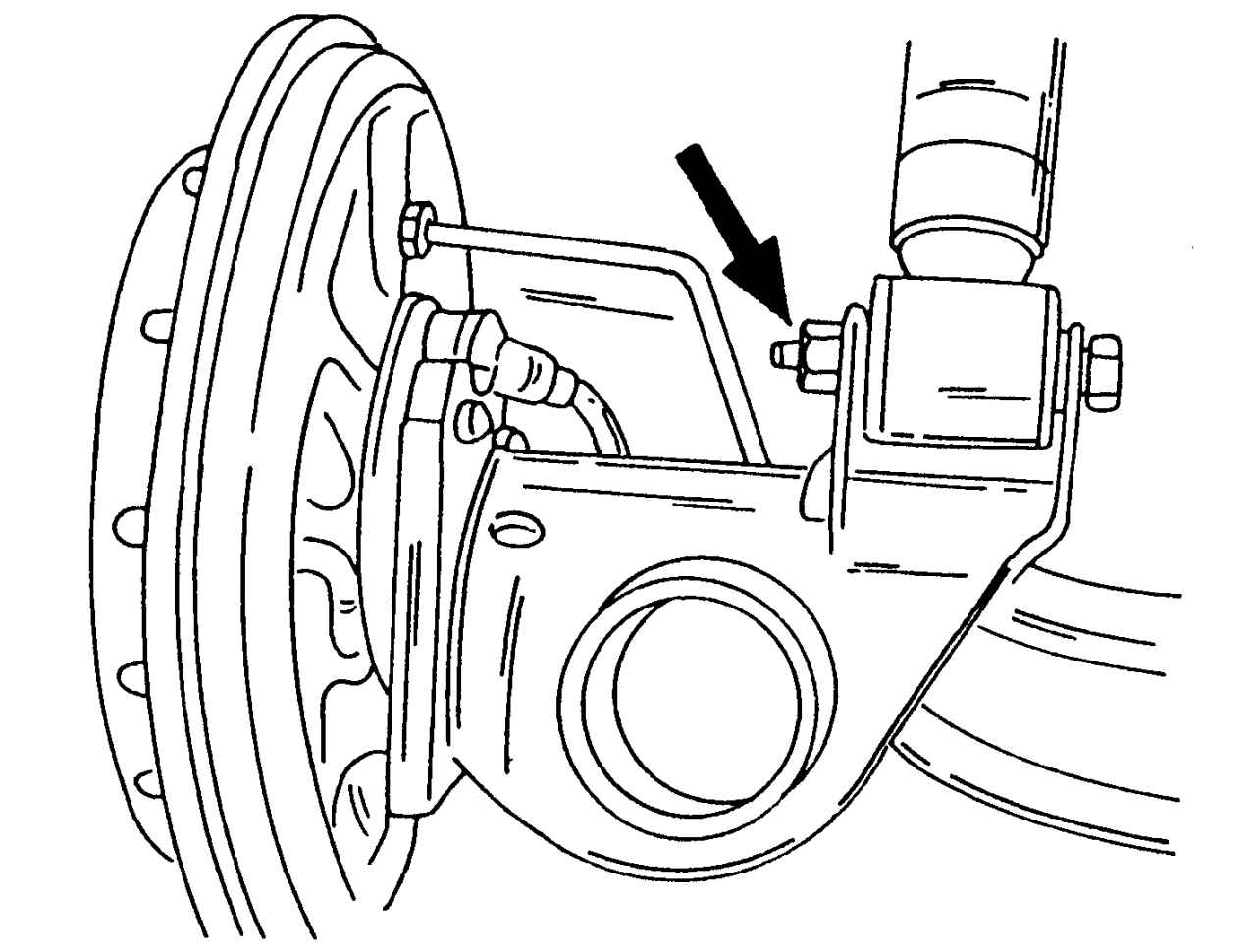

Рис. 281. Расположение гайки крепления амортизатора
- отсоединить систему выпуска ОГ от кузова либо полностью снять заднюю часть системы;
- отсоединить гайки болтов крепления балки моста (головки болтов зафиксировать внутри) и осторожно выбить болты. Убедиться, что балка моста надежно удерживается домкратом;
- медленно опустить балку заднего моста на домкрате и вынуть его назад. Затем снять амортизаторы.
Установка балки заднего моста проводится в последовательности, обратной снятию, с учетом следующего:
- медленно поднять балку заднего моста и вставить одновременно штоки амортизаторов в отверстия в багажнике, установив на шток амортизатора все ранее снятые с него детали. Установить верхний уплотнительный колпак 16 (см. рис. 280), тарелку 20 и гайку 19, затянув ее моментом 15 Н·м;
- при совмещении с кузовом балка моста должна находиться в горизонтальном положении (так же, как в ненагруженном состоянии автомобиля). Этого можно добиться, если приподнять задний конец продольного рычага подвески под тормозным барабаном до выхода в горизонтальное положение. Помнить, что болты 13 (см. рис. 278) вставляются изнутри наружу. Их гайки следует затянуть моментом 65 Н·м;

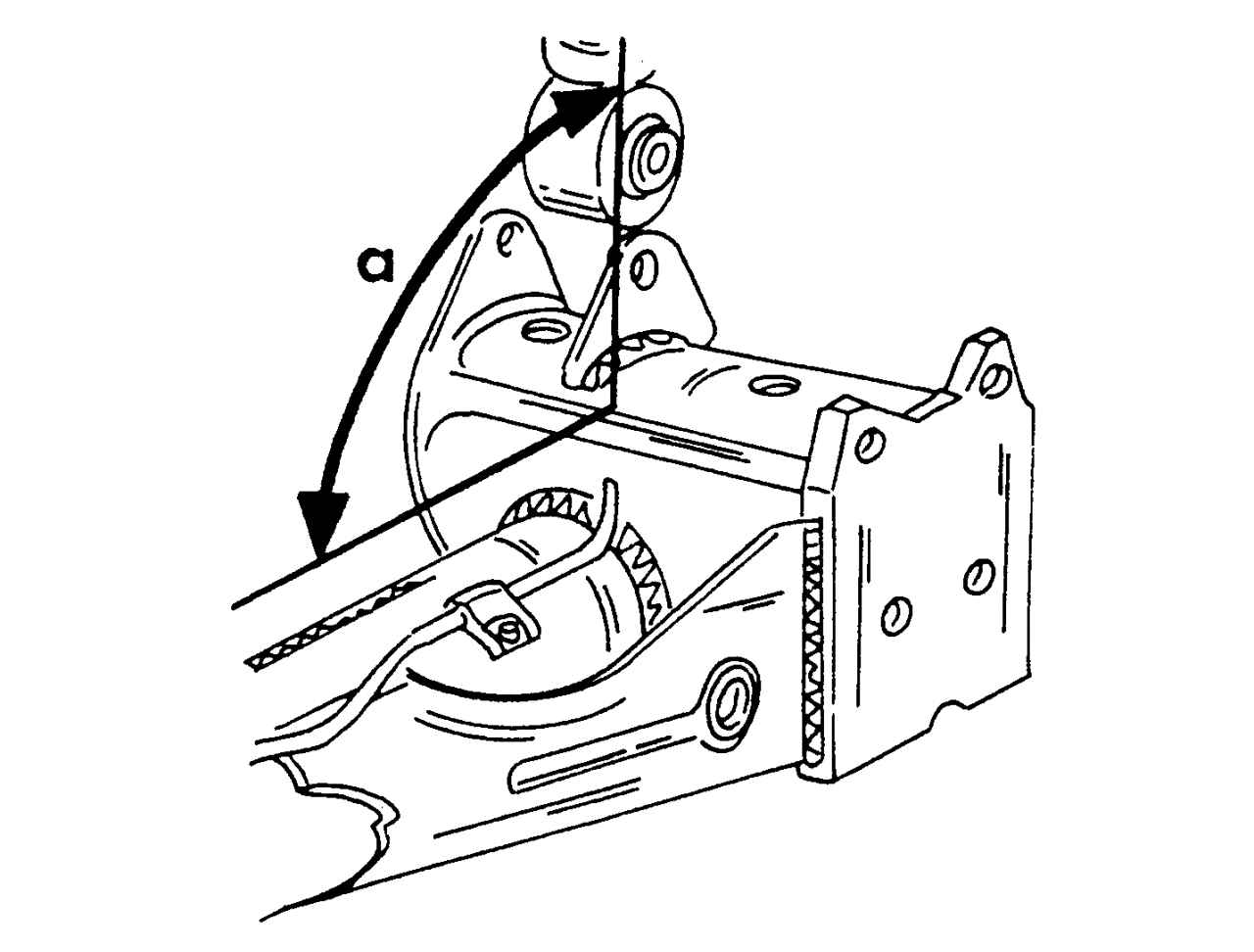

Рис. 282. Положение амортизатора относительно балки моста перед затяжкой гайки (а=95°)
- при затяжке амортизатора внизу необходимо, чтобы он находился под углом 95° к балке моста, как показано на рис. 282. Затягивать крепление амортизаторов только в этом положении. Гайки затягивать моментом 55 Н·м;
- установить датчик частоты вращения колеса и закрепить его болтом;
- подсоединить тросы стояночного тормоза и тормозной шланг и отрегулировать стояночный тормоз. Удалить воздух из тормозной системы, как описано в подразд.14.5.6.
