Фольксваген Поло (94+ года). Распределитель зажигания



Фольксваген Поло (94+ года). Распределитель зажигания

6.4.2. Демонтаж и монтаж распределителя зажигания
6.4.3. Ремонт распределителя зажигания



Распределитель зажигания направляет ток зажигания в требуемой последовательности 1–3–4–2, в нужный момент времени (момент зажигания) к необходимой свече зажигания. Распределитель приводится в действие распределительным валом и находится в головке блока цилиндров. Конструкция распределителя зажигания приведена на рис. 129.

6.4.1 Распределитель зажигания Фольксваген Поло 1994-2001

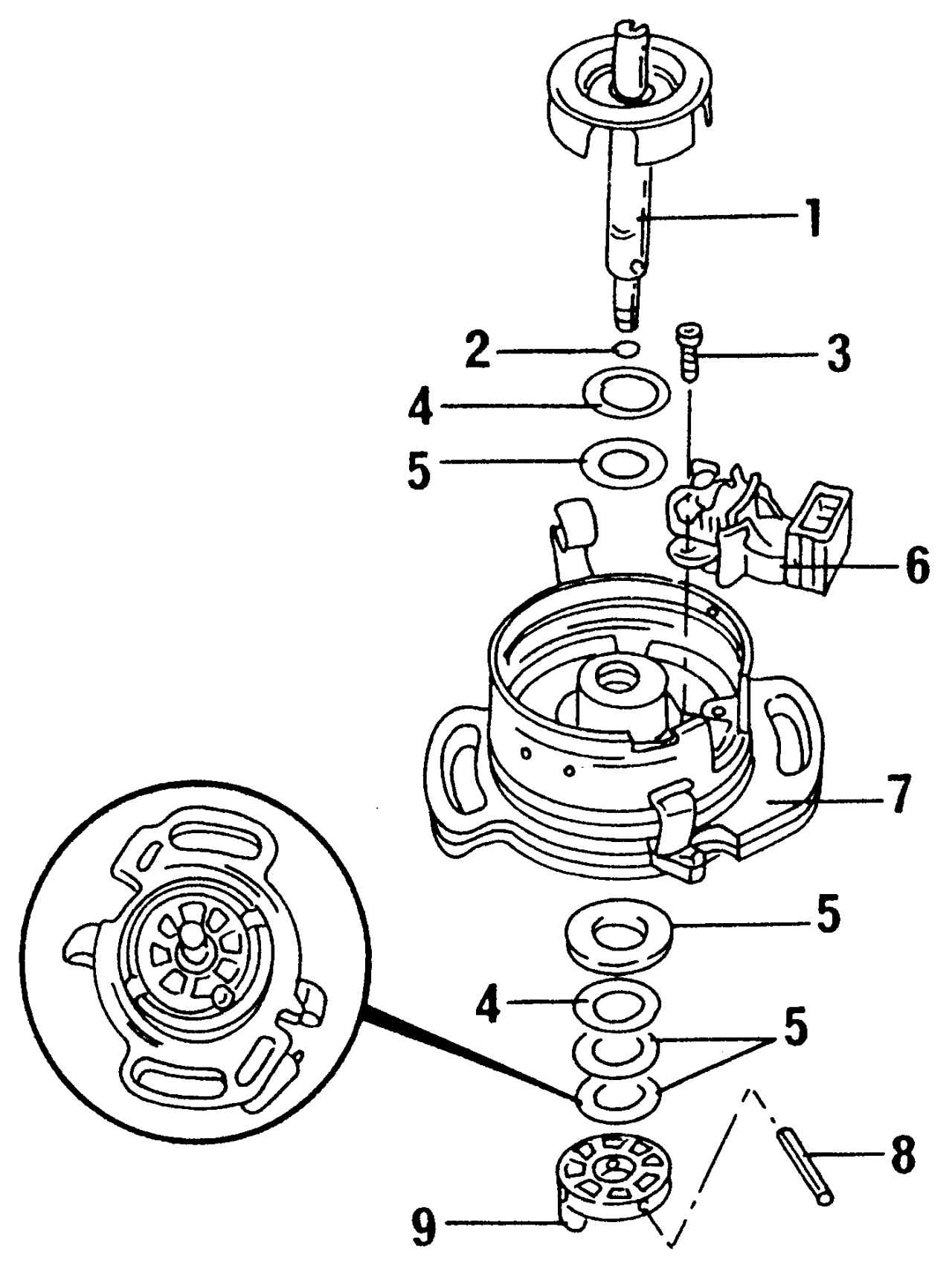

Рис. 129. Распределитель зажигания: 1 — вал; 2 — уплотнительное кольцо круглого сечения; 3 — болт, 3 Н·м; 4 — пластмассовая шайба; 5 — компенсационные шайбы; 6 — датчик Холла (G40); 7 — корпус распределителя зажигания; 8 — цилиндрический стопорный штифт; 9 — муфта привода
