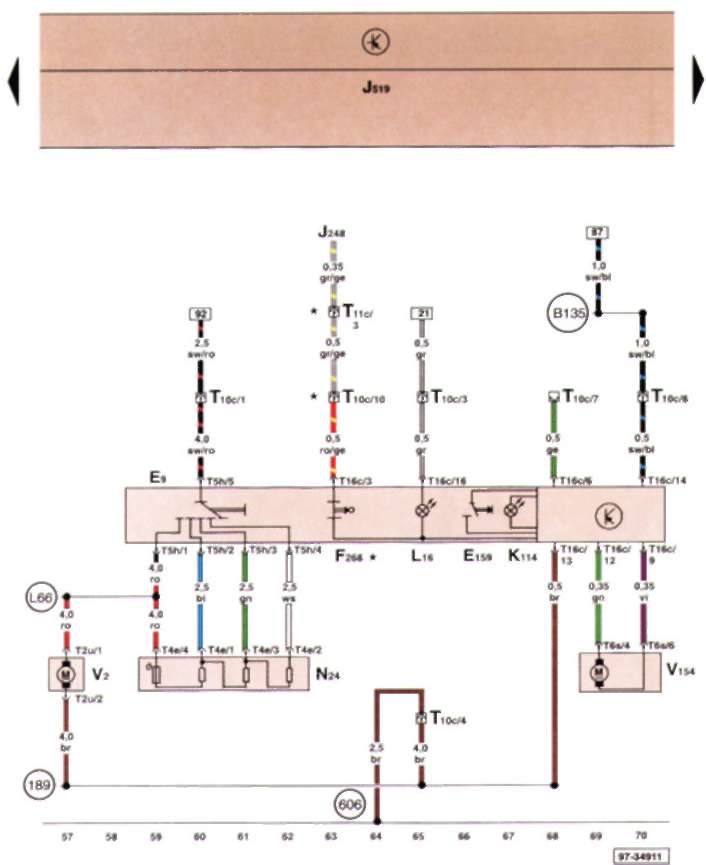

Выключатель вентилятора свежего воздуха, контактный выключатель нагревательного элемента, дополнительный отопитель, вентилятор свежего воздуха, исполнительный электродвигатель привода заслонки свежего/рециркулируемого воздуха, дополнительные сопротивления с плавким предохранителем для вентилятора
E9 — выключатель вентилятора свежего воздуха
Е159 — выключатель электропривода заслонки свежего и рециркулирующего воздуха
F268 — контактный выключатель нагревательного элемента, дополнительный отопитель
J248 — блок управления системы прямого впрыскивания дизельного двигателя
J519 — блок управления электрической бортовой сетью
К114 — сигнализатор режима подачи свежего/ рециркулируемого воздуха
L16 — лампа освещения управления вентилятором свежего воздуха
N24 — дополнительные сопротивления с плавким предохранителем
Т2u — штекерный разьем, 2-контактный
Т4е — штекерный разьем, 4-контактный
T5h — штекерный разъем, 5-контактный
T6s — штекерный разъем, 6-контактный
Т10с — штекерный разьем, 10-контактный, за щитком приборов, справа
Т11с — штекерный разьем, 11-контактный, синий, у передней стенки, слева
Т16с — штекерный разьем, 16-контактный
V2 — вентилятор свежего воздуха
V154 — исполнительный электродвигатель привода заслонки свежего/рециркулируемого воздуха
— соединение с массой -1- в жгуте проводов системы отопления
— разъем массы под центральной консолью, рядом с рычагом переключения передач
— соединение -1 -(15а), в жгуте проводов салона
— соединение, в жгуте проводов вентилятора системы отопления
* — только автомобили с нагревательным элементом
