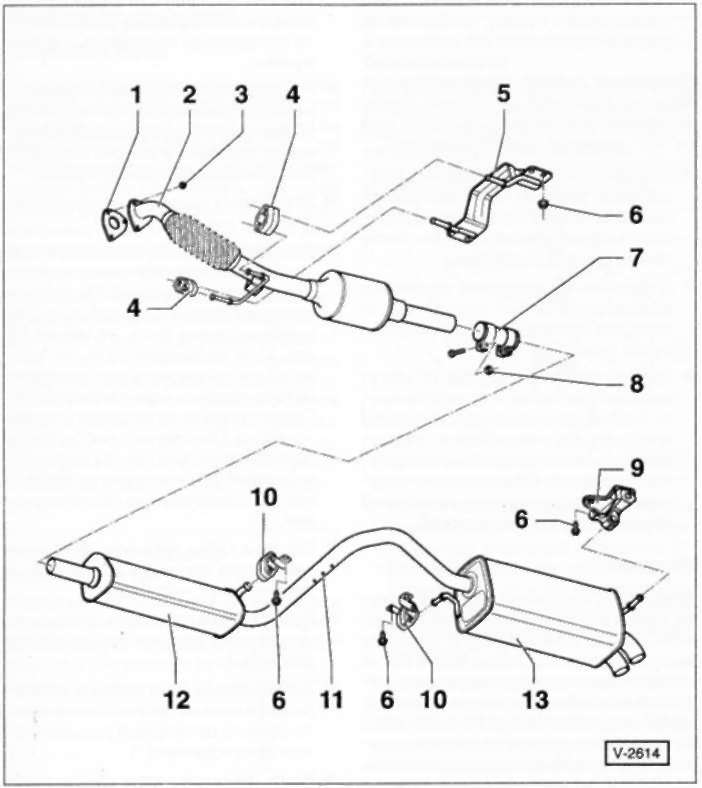

Автомобиль с дизельным двигателем с рабочим объемом 1,9 л
1 — уплотнительная прокладка *
2 — передняя выпускная труба с каталитическим нейтрализатором
3 —гайка *, 25 Нм
4 — подушка подвески
При повреждении заменить.
5 — тоннельная подвеска
6 — гайка, 25 Нм
7 — сдвоенный хомут
8 — гайка, 40 Нм
9 — подвеска
С подушкой. Обеспечить правильное монтажное положение.
10 —подвеска
С подушкой. Обеспечить правильное монтажное положение.
11 — место разъединения
Обозначено на соединительной трубе тиснениями.
Указание: на заводе предварительный и последующий глушители устанавливаются как одна деталь. Однако глушители можно заменять по отдельности. Для этого соединительную трубу в обозначенном месте перепилить ножовкой по металлу под прямым углом. При монтаже выпускные трубы соединить с помощью ремонтного сдвоенного хомута.
12 — предварительный глушитель
В случае ремонта может заменяться отдельно.
Примечание: примерно с 02/03 предварительный глушитель серийно больше не устанавливается.
13 — последующий глушитель
В случае ремонта может заменяться отдельно.
*) Всегда заменять.
