Возвратный топливопровод

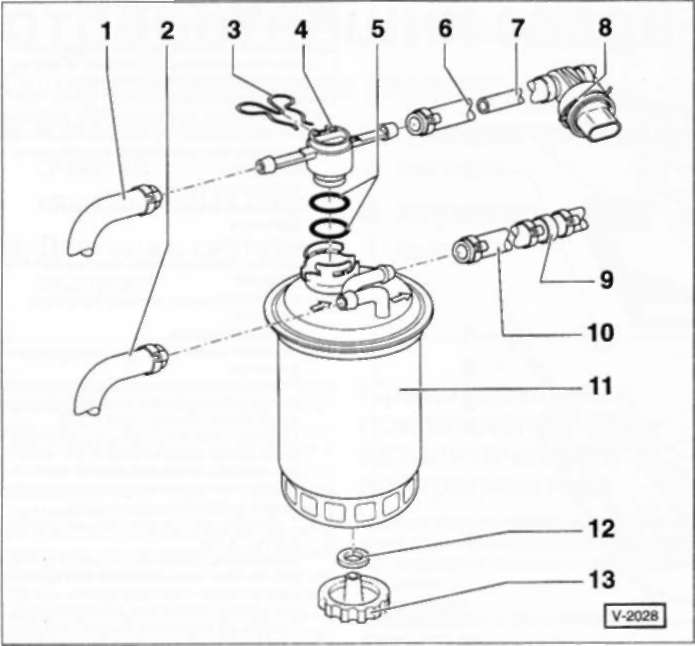

13.8.3 Возвратный топливопровод Фольксваген Поло 2001-2005

1 — возвратный топливопровод

Голубой или соответственно с маркировкой голубого цвета.

2 — подводящий топливопровод

От топливного бака. Белый или соответственно с маркировкой белого цвета.

3 — зажим

4 — регулирующий клапан

Монтажное положение: стрелка должна показывать в направлении к топливному баку. При замене фильтра удалить зажим и снять регулирующий клапан вместе с присоединенными шлангами. При температуре ниже +15 С: проток топлива через фильтр открыт. При температуре выше +31 °С: проток топлива через фильтр закрыт.

5 — уплотнительное кольцо круглого сечения

Всегда заменять. В зависимости от двигателя устанавливаются одно или два кольца.

6 — возвратный топливопровод

От вакуумного насоса. Голубой или соответственно с маркировкой голубого цвета.

7 — топливопровод

8 — датчик температуры топлива

9 — обратный клапан

Монтажное положение: стрелка должна показывать в направлении к вакуумному насосу.

10 — подводящий топливопровод

Белый или соответственно с маркировкой белого цвета. К вакуумному насосу.

11 — топливный фильтр

Перед установкой заполнить топливом.

12 — уплотнение

13 — пробка для удаления воды
