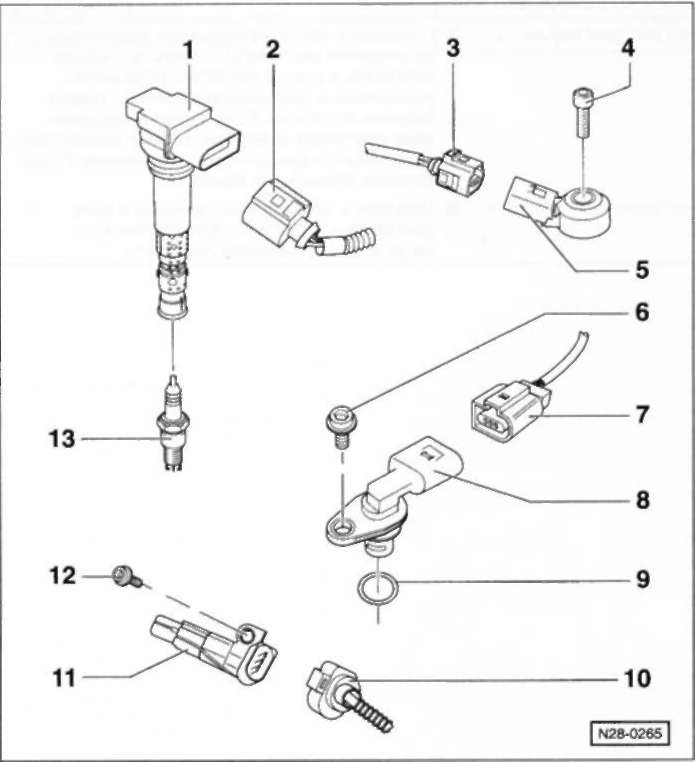

Катушки зажигания/свечи зажигания
Двигатель AWY/AZQ с рабочим объемом 1,2 л
1 — катушка зажигания с выходным каскадом мощности
2 — соединительный штекер
Черный, 4-контактный.
3 — соединительный штекер
Для датчика детонационного сгорания. Черный, 2-контактный. Контакты штекера золоченые.
4 — болт, 20 Нм
Внимание: Точно выдерживать момент затяжки, т. к. он оказывает влияние на работу датчика детонационного сгорания.
5 — датчик детонационного сгорания.
Контакты штекера золоченые.
6 —болт, 10 Нм
7 — соединительный штекер
Для датчика Холла. Черный, 3-контактный.
8 — датчик Холла
9 — уплотнительное кольцо круглого сечения
При повреждении заменять.
10 — соединительный штекер
Черный, 3-контактный. Для датчика уровня/температуры масла.
11 — Датчик уровня/температуры масла
12 —болт, 8 Нм
13 — свеча зажигания, 30 Нм
