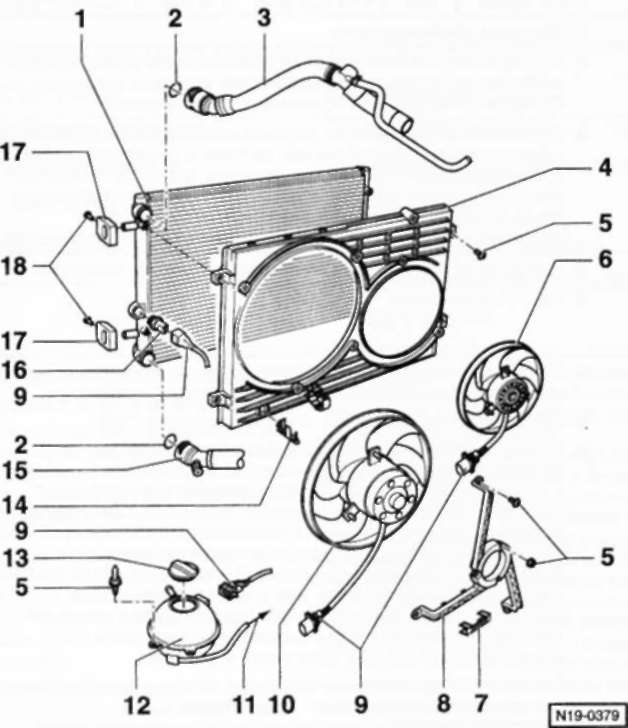

Снятие и установка радиатора
1 — радиатор
2 — уплотнительное кольцо
Всегда заменять.
3 — верхний шланг охлаждающей жидкости
Крепится к радиатору хомутом. Проверить надежность крепления.
4 — направляющий воздушный короб
5 — винт, 5 Нм
6 — дополнительный вентилятор
У автомобилей с системой кондиционирования.
7 — зажим
Проверить надежность крепления.
8 — держатель
Для электровентилятора.
9 — соединительные штекеры
10 — вентилятор радиатора
11 — к корпусу термостата
12 — расширительный бачок
13 — крышка
Контрольное давление: 1,4-1,6 бар.
14 — держатель
Для штекерного разьемэ электровентилятора.
15 — нижний шланг охлаждающей жидкости
Крепится к радиатору хомутом. Проверить надежность крепления.
16 — термовыключатель, 35 Нм
Включение первогорежима: 92-97 °С
Выключение первого режима: 84-91 °С
Включение второго ре жима: 99-105 °С
Выключение второго режима: 91 -98 °С
17 — держатель
Для радиатора. Обратить внимание на монтажное положение/различное исполнение
18 —болты, 10 Нм
Примечание: рисунок относится к бензиновому двигателю с рабочим обьемом 1,2-/1,4 л.
