Снятие и установка поликлинового ремня

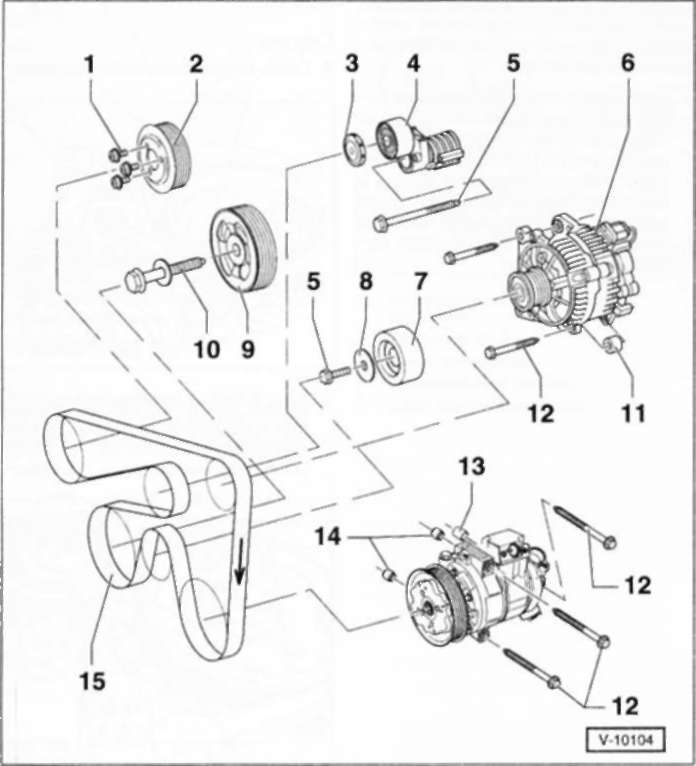

Бензиновый двигатель AWY/AZQ с рабочим объемом 1,2 л
1 — болты, 20 Нм
2 — шкив насоса охлаждающей жидкости
3 — крышка
4 — натяжной элемент
5 — болт, 20 Нм + 90° 1/4 оборота) в направлении затяжки
6 — генератор
7 — направляющий ролик
8 — шайба
9 — шкив коленчатого вала
10—болт, 90 Нм + 90° (1/4 оборота) в направлении затяжки
11 — направляющая втулка
12—болт, 25 Нм
13 — направляющая втулка
14 — дистанционная втулка
15 — поликлиновой ремень
С помощью поликлинового ремня осуществляется привод всех вспомогательных агрегатов. В зависимости от оснащения и двигателя такими агрегатами являются: генератор, насос охлаждающей жидкости и компрессор системы кондиционирования. Натяжение поликлинового ремня обеспечивает натяжной ролик. В рамках технического обслуживания натяжение поликлинового ремня не проверяется.
Внимание: Если бывший в употреблении поликлиновой ремень будет устанавливаться снова, то перед снятием необходимо обозначить направление его движения. Для этого маркером или фломастером нужно нанести на ремень стрелку в направпении его движения. Если смотреть со стороны поликлинового ремня, коленчатый вал двигателя вращается вправо, т. е. по часовой стрелке. Установка ремня в противоположном направлении увеличивает интенсивность его изнашивания и может привести к его обрыву.
