Передний дисковый тормозной механизм FS-II

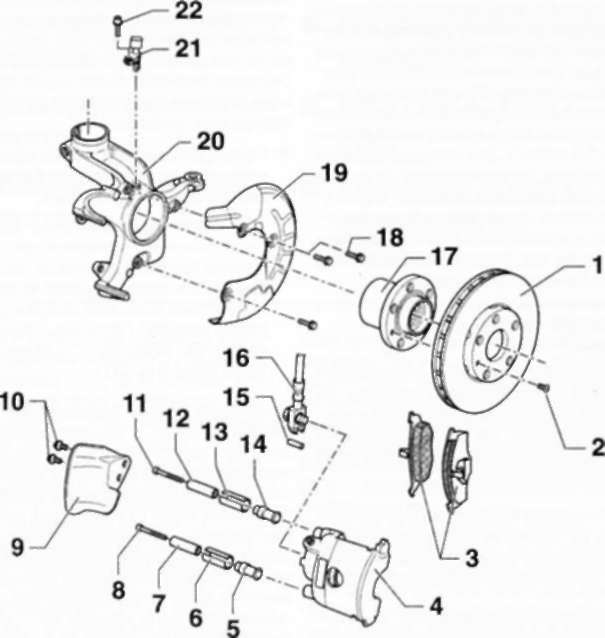

6.2 Передний дисковый тормозной механизм FS-II Фольксваген Поло 2001-2005

S46-0091

1 — тормозной диск

Обязательно заменять оба диска одного моста. Для снятия предварительно отвернуть крепление суппорта. Снимать тормозной диск со ступицы колеса без применения силы, при необходимости воспользоваться средством для преобразования ржавчины.

2 — винт с крестообразным шлицем на головке, 4 Нм.

3 — тормозные колодки

Сдатчиком изношенности. Заменять сразу все колодки одного моста.

4 — суппорт тормоза

5 — втулка нижняя

6 — обойма нижняя

7 — дистанционная втулка нижняя

8 — болт с внутренним шестигранником в головке нижний, 25 Нм

9 — направляющая воздушного потока

10 — болт с шестигранной головкой, 10 Нм

11 — болт с внутренним шестигранником в головке верхний, 25 Нм

12 — дистанционная втулка верхняя

13 — обойма верхняя

14 — втулка верхняя

15 — разгрузочная втулка

16 — тормозной шланг

С кольцевым штуцером и полым болтом. 35 Нм.

17 — ступица колеса

Может выпрессовываться.

18 — болт с шестигранной головкой, 10 Нм

19 — защитный экран

20 — поворотный кулак

21 — датчик частоты вращения ABS

Перед установкой датчика внутреннюю поверхность отверстия очистить и смазать пластичной смазкой G000650.

22 — болт с внутренним шестигранником в головке, 8 Нм
