Фольксваген Туарег. Регулировка петли замка



Фольксваген Туарег. Регулировка петли замка

ПРИМЕЧАНИЕ
Регулировка петли замка с доводчиком происходит по аналогии.

Снимите облицовку полки замка.
Направляющие клинья и цапфы должны быть ослаблены

Винты крепления петли замка

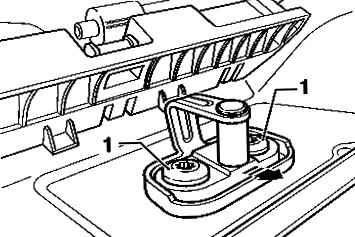

Рис. 8.15. Винты крепления петли замка


Освободите петлю замка, ослабив винты 1 (рис. 8.15).
Подвиньте петлю замка назад по направлению – стрелки – и затяните болты 1.
Закройте дверь багажного отсека и проверьте ее регулировку.
Ослабив болты 1, можно перемещать петлю замка в пазах.
После регулировки закрутите болты 1.
Момент затяжки: 25 Н·м.
Отрегулируйте направляющие клинья и цапфы.

Регулировка направляющего клина и направляющей цапфы
Перед регулировкой направляющих клиньев и цапф необходимо отрегулировать отдельно дверь багажного отсека.
Затяните винты 1 и 5 лишь настолько, чтобы головки винтов слегка прижимали направляющий клин 6 и направляющую цапфу 2.
Подгонка направляющих клиньев и цапф в пазах должна выполняться без применения силы.
Перед регулировкой вытяните направляющие клинья 6 на двери багажного отсека 4 насколько это возможно.
Затем для установки клиньев и цапф в правильное положение закройте дверь багажного отсека легким нажатием посередине.
Откройте дверь багажного отсека и затяните винты 1 и 5 с моментом затяжки 6 Н·м.
