Фольксваген Туарег. Снятие и установка рычага педального стояночного тормоза
Фольксваген Туарег. Снятие и установка рычага педального стояночного тормоза

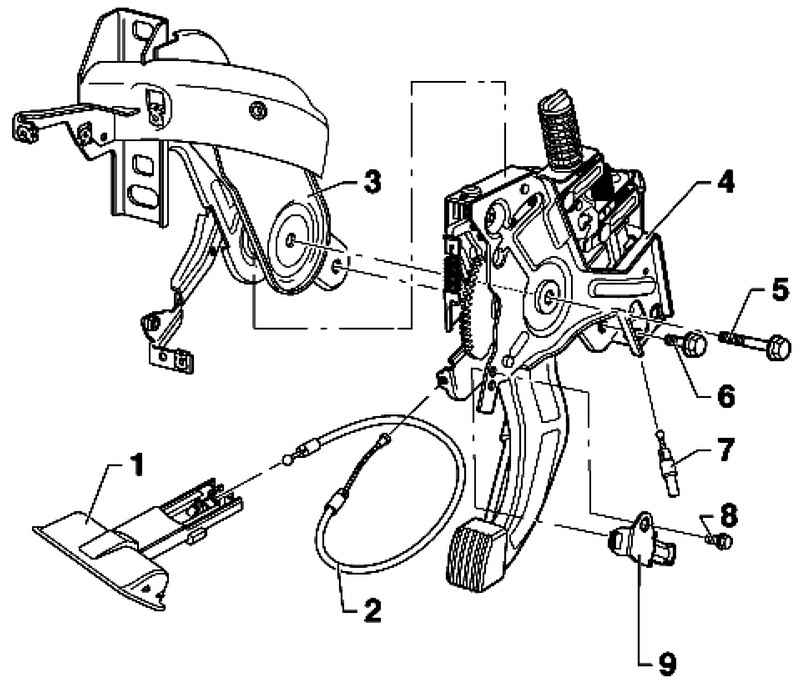

Рис. 6.49 . Рычаг педального стояночного тормоза: 1 – рычаг снятия с тормоза; 2 – тяга снятия с тормоза; 3 – упор; 4 – ножной стояночный тормоз; 5 – шестигранный болт, 23 Н·м; 6 – шестигранный болт, 23 Н·м; 7 – передний трос; 8 – шестигранный болт, 2 Н·м; 9 – контактный выключатель стояночного тормоза

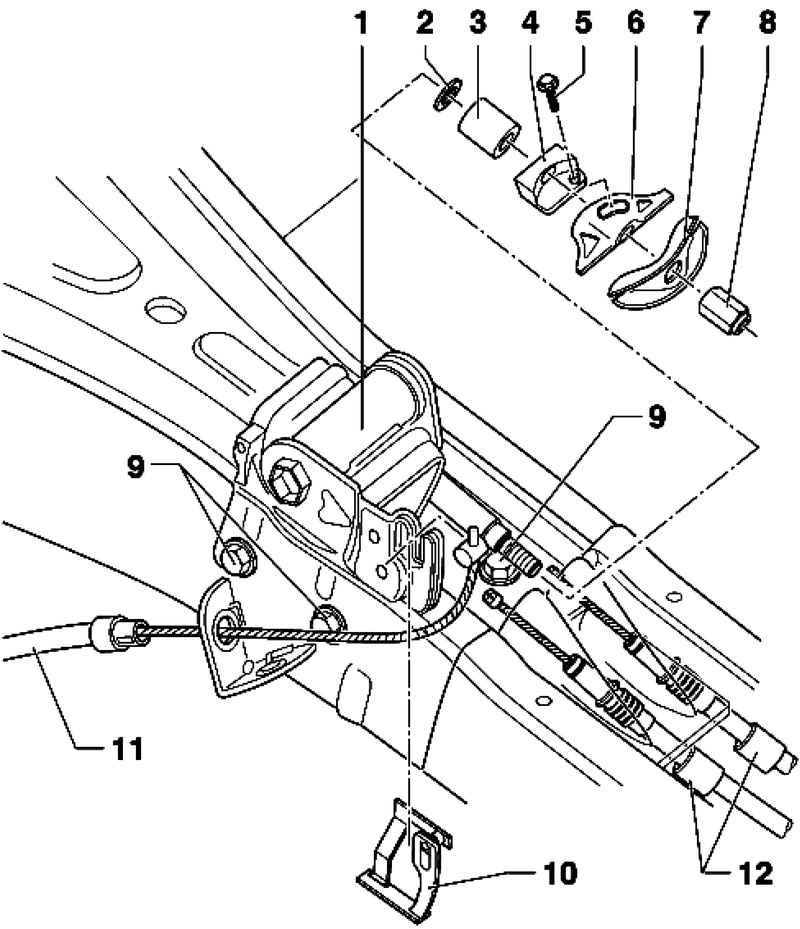

Рис. 6.50 . Модуль передачи: 1 – модуль передачи; 2 – шайба; 3 – буфер; 4 – держатель стопора троса; 5 – винт Тorx; 6 – стопор троса; 7 – компенсаторная скоба; 8 – шестигранная гайка; 9 – шестигранный болт, 23 Н·м; 10 – клипса; 11 – передний трос; 12 – тормозные троса, задние

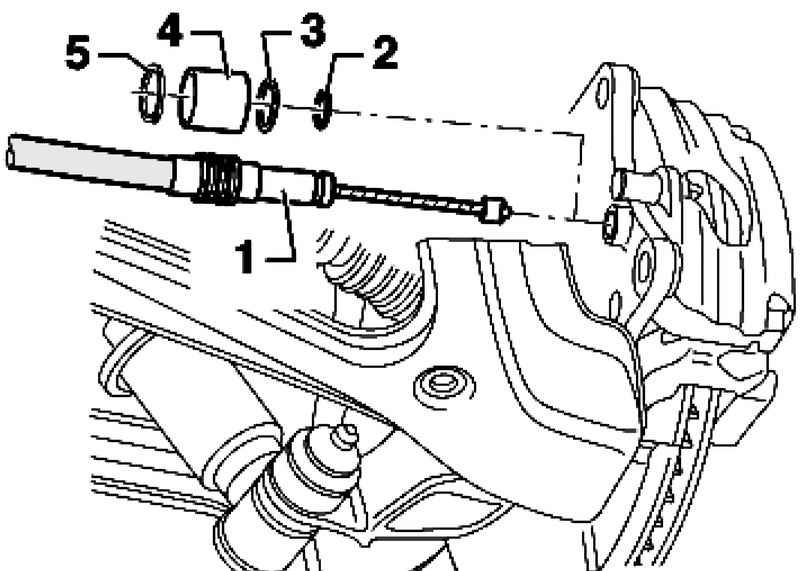

Рис. 6.51 . Задний тормозной трос: 1 – тормозной трос, задний; 2 – уплотнительное кольцо; 3 – уплотнительное кольцо; 4 – сдвижная гильза; 5 – стопорное кольцо
Снятие
Снимите обивку на стороне водителя.
Отсоедините штекер от контактного выключателя стояночного тормоза.
Снимите левый блок предохранителей и отложите его вместе со жгутом проводов как можно дальше в сторону

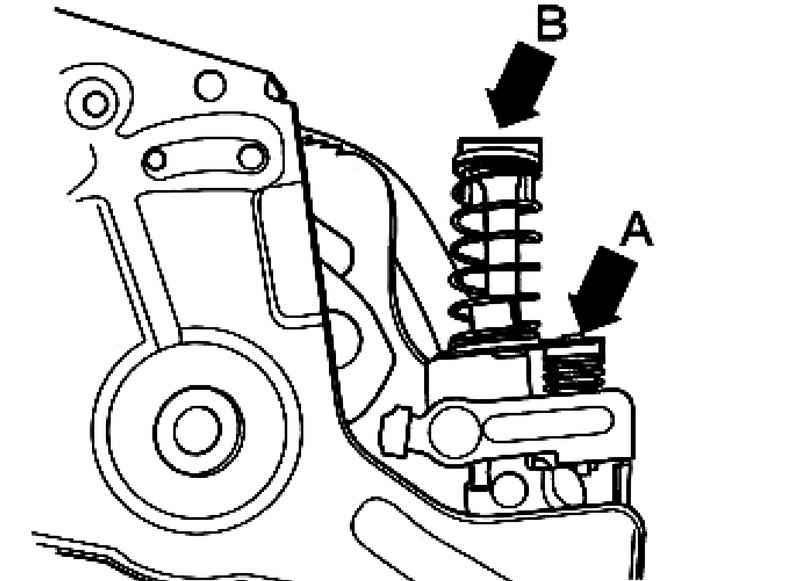

Сначала нажмите тарелку стопорной пружины A вниз, чтобы затем сожмите пружину регулировки троса B (
рис. 6.52 ).

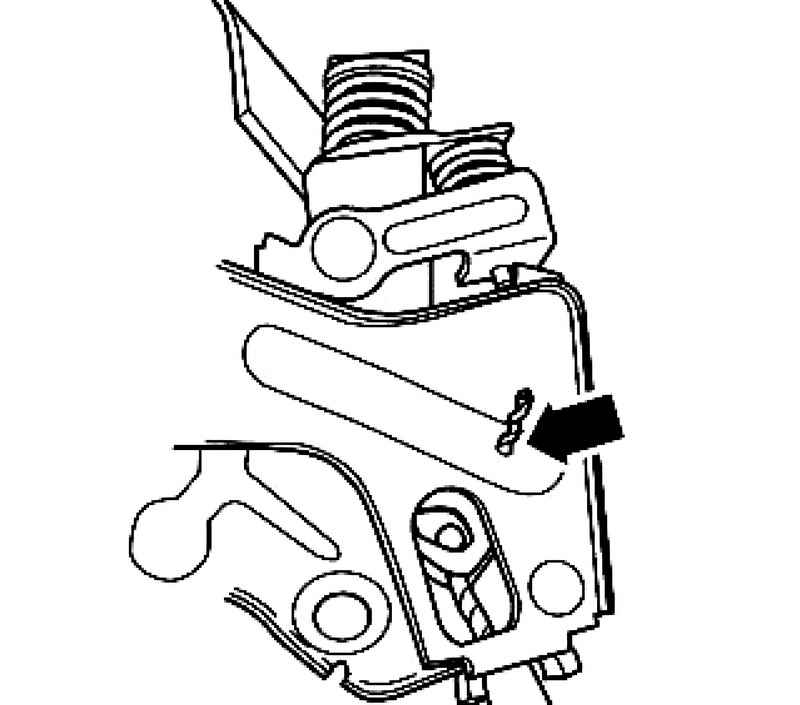

Зафиксируйте сжатую пружину, вставив, например, сверло через отверстия рычага педального стояночного тормоза и расположенное за ним крепление для троса (
рис. 6.53 ).

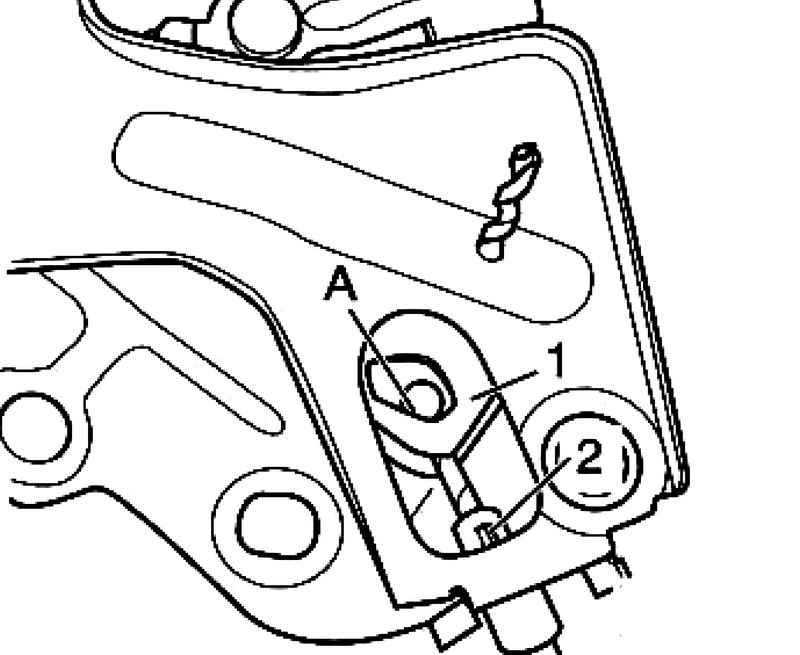

Отсоедините трос A от крепления 1 рычага педального стояночного тормоза.
Разблокируйте оболочку троса 2 из крепления (
рис. 6.54 ).
Выкрутите два крепежных болта рычага педального стояночного тормоза.
Извлеките рычаг педального стояночного тормоза из крепления.
Установка
Установка осуществляется в обратной последовательности
Извлеките транспортировочную защиту (сверло) из рычага педального стояночного тормоза.
Произойдет автоматическое выравнивание длины тормозного троса с помощью пружин.
Проверьте свободный ход рычага педального стояночного тормоза
