Фольксваген Туарег. Ремонт тормозов задних колес, тормозной суппорт FN 44



Фольксваген Туарег. Ремонт тормозов задних колес, тормозной суппорт FN 44

ПРИМЕЧАНИЕ
Для откачивания тормозной жидкости из бачка используйте устройство для наполнения и прокачки тормозной системы VAS 5234 или устройство для наполнения и прокачки тормозной системы – V.A.G 1869/ 4.
Перед демонтажом тормозного суппорта или отсоединением тормозного шланга установите упор педали тормоза V.A.G 1869/ 2 (при этом снизьте давление).


Компоненты заднего тормоза

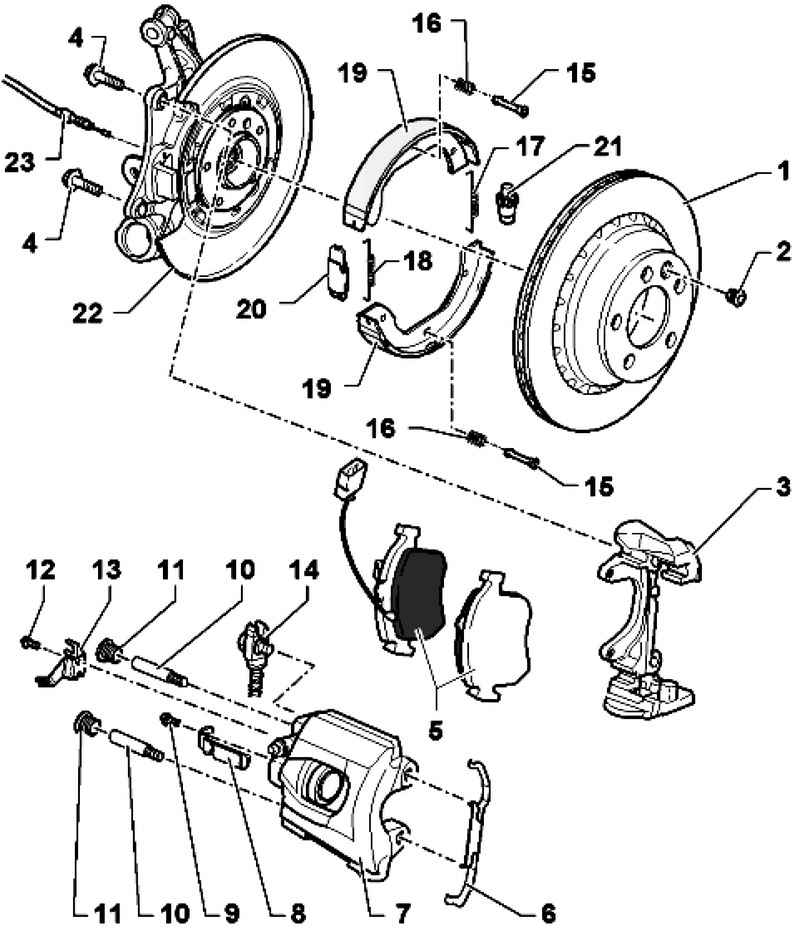

Рис. 6.41. Компоненты заднего тормоза: 1 – тормозной диск/тормозной барабан; 2 – установочный болт, 20 Н·м; 3 – скоба-держатель; 4 – болт с шестигранной головкой, 200 Н·м; 5 – тормозные колодки; 6 – удерживающая пружина; 7 – тормозной суппорт; 8 – держатель кабеля индикатора износа тормозных колодок; 9 – винт, 10 Н·м; 10 – направляющий болт, 30 Н·м; 11 – колпачок; 12 – болт с внутренним шестигранником, 8 Н·м; 13 – кронштейн; 14 – тормозной шланг со штуцером и полым винтом, 38 Н·м; 15 – стяжной штифт; 16 – нажимная пружина; 17 – отводная пружина; 18 – отводная пружина; 19 – тормозная колодка; 20 – распорный замок; 21 – регулировочная гайка; 22 – скоба-держатель; 23 – задний тормозной трос
