Фольксваген Туарег. Ремонт рулевого механизма



Фольксваген Туарег. Ремонт рулевого механизма

Снятие и установка уплотнительной манжеты
Снятие и установка привода усилителя рулевого управления
Снятие и установка рулевой тяги
Крыльчатый насос, 5-цил. дизельный двигатель
Снятие и установка крыльчатого насоса, 5-цил. дизельный двигатель
Снятие и установка крыльчатого насоса, 6-цил. дизельный двигатель
Снятие и установка крыльчатого насоса (6-цил. бензиновый двигатель)
Прокачка системы рулевого управления и проверка на герметичность
Проверка системы рулевого управления на герметичность




Компоненты рулевой колонки

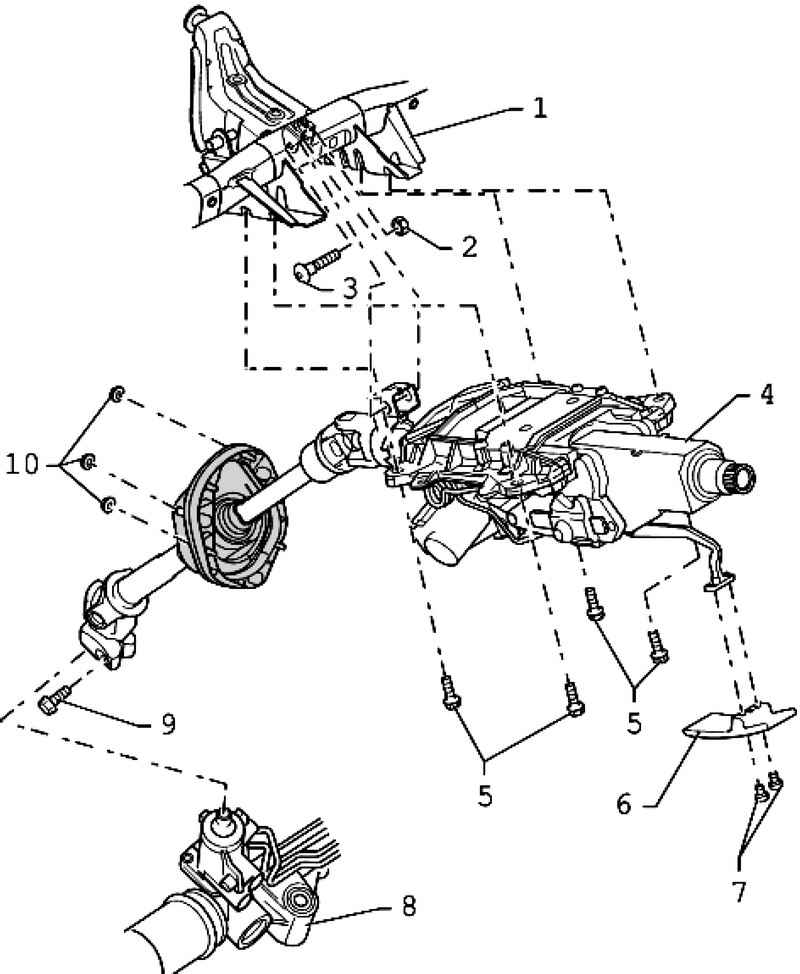

Рис. 5.1. Компоненты рулевой колонки: 1 – поперечная балка рулевой колонки; 2 – самоконтрящаяся гайка; 3 – винт с внутренней звездочкой; 4 – рулевая колонка; 5 – болт с шестигранной головкой; 6 – рукоятка; 7 – болт; 8 – рулевой механизм с усилителем; 9 – болт с шестигранной головкой; 10 – самоконтрящаяся гайка
