Фольксваген Туарег. Снятие и установка заднего датчика уровня кузова G76/G77



Фольксваген Туарег. Снятие и установка заднего датчика уровня кузова G76/G77

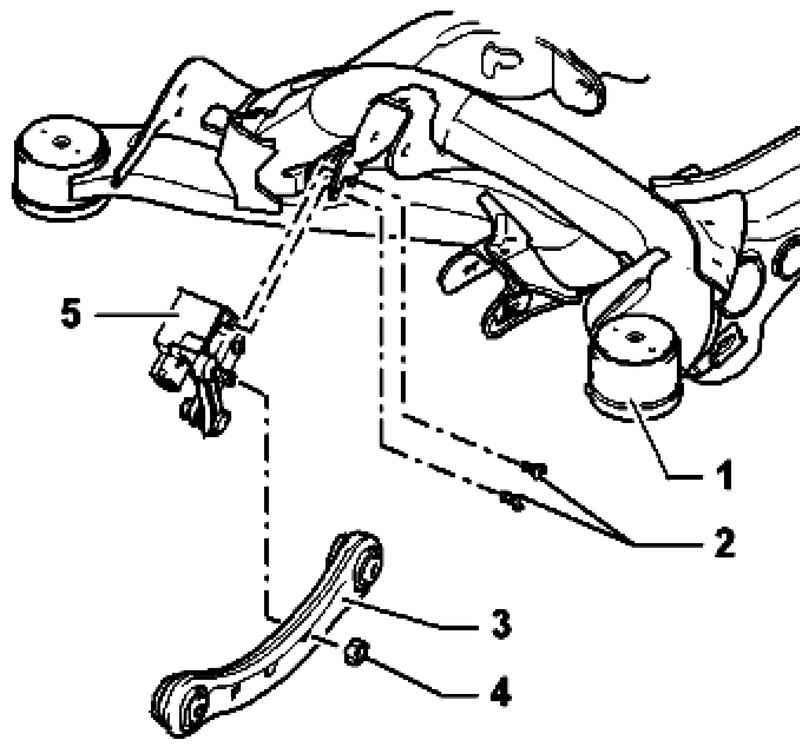

Схема монтажа заднего датчика уровня кузова
Рис. 4.85. Схема монтажа заднего датчика уровня кузова: 1 – подрамник; 2 – винт с внутренним шестигранником, 5 Н·м; 3 – поперечный рычаг, верхний передний; 4 – гайка, самоконтрящаяся, 8 Н·м; 5 – задний датчик уровня кузова



Снятие
Поднимите автомобиль.
Отсоедините электрическое соединение на заднем датчике уровня кузова.
Снимите винты 2 и гайку 4 и извлеките задний датчик уровня кузова.

Установка
Задний датчик уровня кузова прикрепите болтами 2 к подрамнику.
Прикрутите палец шарового шарнира с помощью новой гайки 4 к верхнему переднему поперечному рычагу.
При этом шарнир между рычагом заднего датчика уровня кузова и соединительной тягой должен быть направлен вниз.
Затяните все болты соответствующим моментом.
Опустите автомобиль на колеса.
Выполните базовую настройку заднего датчика уровня кузова с помощью тестера VAS 5051.
