Фольксваген Туарег. Снятие и установка золотниковой коробки
Фольксваген Туарег. Снятие и установка золотниковой коробки
Снятие
Если данная операция еще не выполнена – снимите масляный поддон и сетчатый масляный фильтр

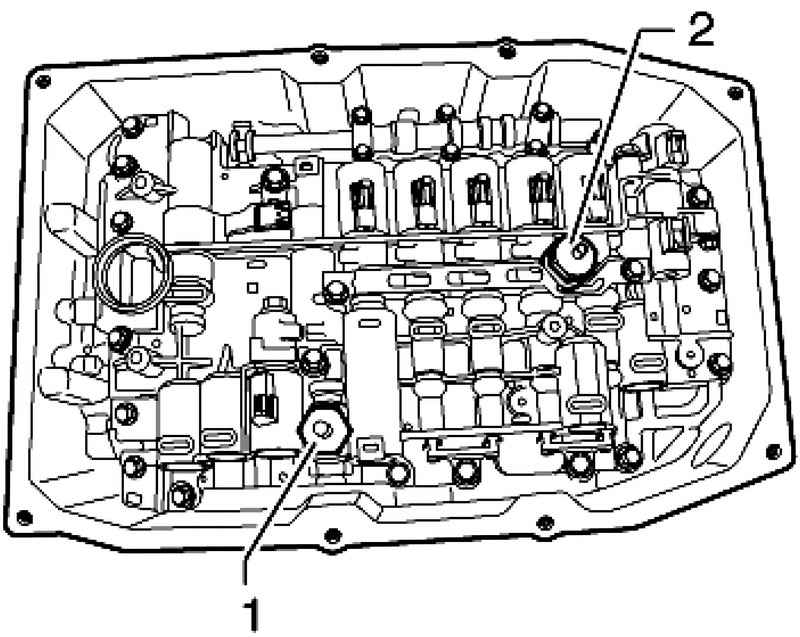

Осторожно отсоедините штекеры датчика давления для гидросистемы 1 в АКП G1931 и датчика давления для гидросистемы 2 в АКП G1942 (
рис. 3.73).
|
|

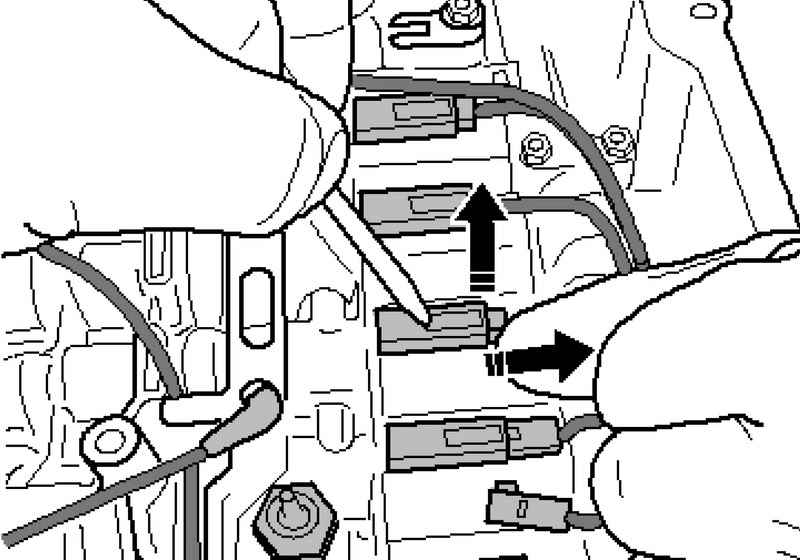

Рис. 3.76. Разблокировка и отсоединение штекеров
|
Осторожно разблокируйте штекеры и отсоедините (
рис. 3.76).
|
|

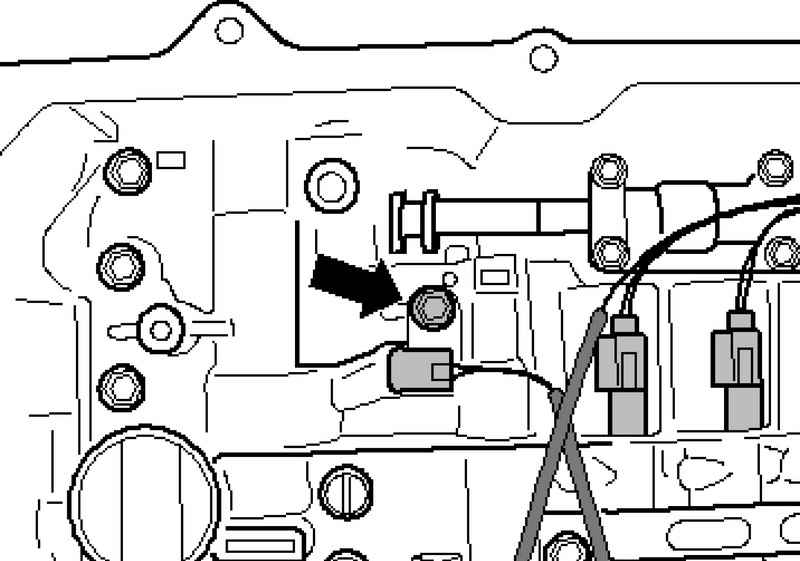

Рис. 3.77. Датчик температуры масла коробки передач
|
Датчик температуры масла коробки передач G93 затягивается с моментом 10 Н·м (
рис. 3.77).
|
|

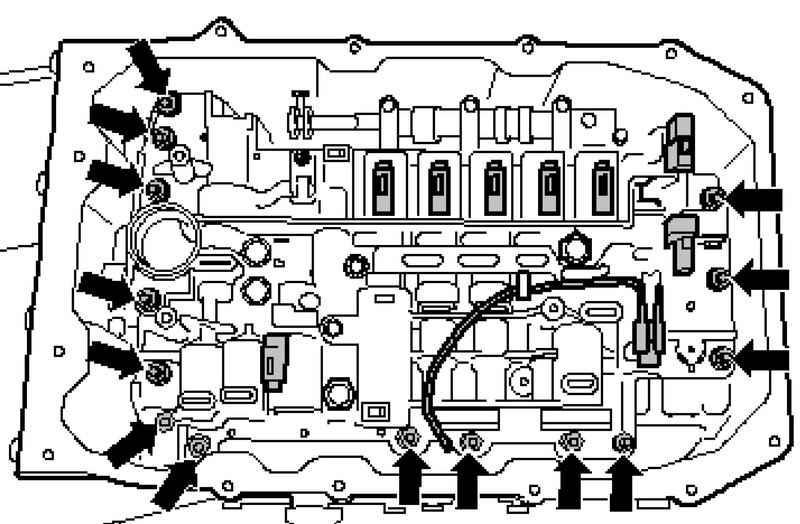

Рис. 3.78. Болты крепления золотниковой коробки
|
Открутите болты золотниковой коробки «крест-на-крест» (
рис. 3.78).
Момент затяжки: 8 Н·м +90°.
|
|

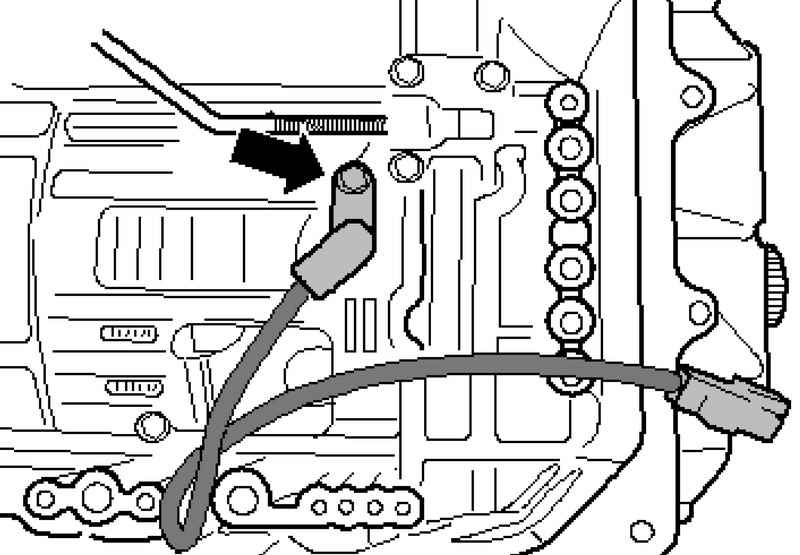

Рис. 3.79. Датчик частоты вращения выходного вала
|
Датчик частоты вращения выходного вала КП G195 затягивается с моментом 10 Н·м (
рис. 3.79).
Установка осуществляется в обратной последовательности.
После установки залейте ATF, затем проверьте уровень ATF, при необходимости – долейте масло
