Фольксваген Туарег. Снятие и установка нижнего шумоизоляционного экрана моторного отсека
Фольксваген Туарег. Снятие и установка нижнего шумоизоляционного экрана моторного отсека
|
|

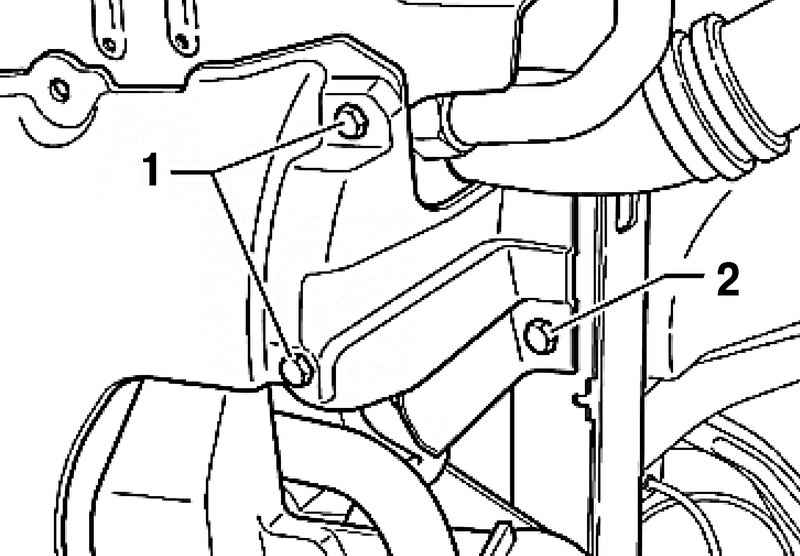

Рис. 2.8. Шумоизоляционный экран впереди сбоку: 1, 2 – болты крепления
|
На рисунке
2.8 изображено левое боковое крепление переднего шумоизоляционного экрана. Правое крепление представляет собой зеркальное отражение левого.
Для снятия или установки переднего шумоизоляционного экрана сначала необходимо снять или установить боковые болты.
|
|

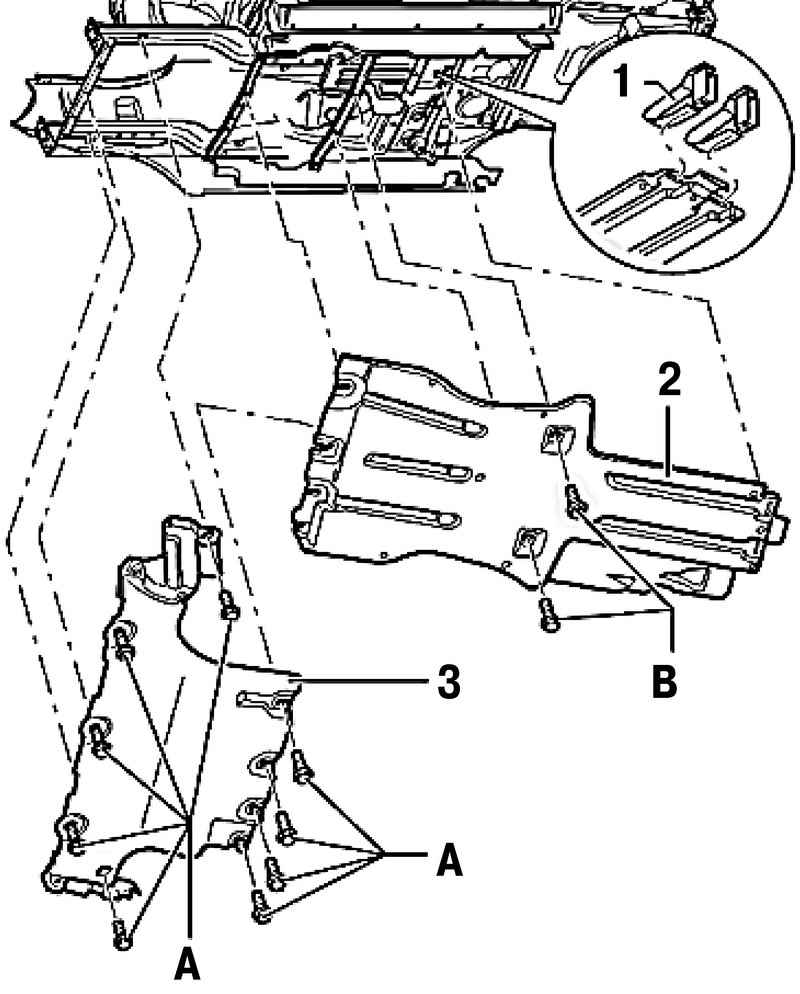

Рис. 2.9. Передний и задний шумоизоляционные экраны
|
Передний и задний шумоизоляционные экраны изображены на рисунке
2.9.
Для снятия экранов сначала выкрутите болты А, снимите передний шумоизоляционный экран 3.
Затем выкрутите болты В, извлеките задний шумоизоляционный экран 2 из пружинных креплений 1.
Затяните болты моментом затяжки 8 Н·м.
