Лада Х-Рей. ТОРМОЗНАЯ СИСТЕМА АВТОМОБИЛЯ - СНЯТИЕ
/ УСТАНОВКА ОСНОВНЫХ УЗЛОВ И ДЕТАЛЕЙ
ОБЩИЕ ТРЕБОВАНИЯ
Работы выполнять в соответствии с требованиями "Межотраслевых правил по
охране труда на автомобильном транспорте" ПОТ РМ-027-2003 г. и
инструкций по охране труда для слесарей, действующих на предприятии.
При выполнении работ допускается применять аттестованное оборудование и
инструмент, функционально аналогичные указанным в технологических
инструкциях, применение которых обеспечивает требуемую
производительность, безопасность и качество работ.
При замене и доливке тормозной жидкости допускается использовать только
материалы, указанные в действующем "Кодификаторе основных и
вспомогательных материалов, применяемых при ТО и ремонте автомобилей
LADA" К 3100.25100.00018.
ОСОБЕННОСТИ УСТРОЙСТВА
Тормозная система состоит из переднего и заднего тормозных механизмов,
тормозного привода и привода стояночного тормоза.
Передний тормозной механизм дисковый, с подвижным суппортом и
автоматической регулировкой зазора между диском и колодками.
Задний тормозной механизм барабанный, с самоустанавливающимися колодками
и автоматической регулировкой зазора между колодками и барабаном.
Тормозной привод ножной, гидравлический, двухконтурный с диагональным
разделением контуров, с вакуумным усилителем и антиблокировочной
системой тормозов (АБС) с электронным распределением тормозных сил по
осям автомобиля.
Привод стояночного тормоза ручной, с тросовым приводом на колодки
тормозных механизмов задних колес.
Вакуумный усилитель тормоза с главным цилиндром
и бачком в сборе - СНЯТИЕ / УСТАНОВКА
Снятие
Установить автомобиль на рабочий пост, затормозить стояночным тормозом и
выключить зажигание.
Открыть капот и отсоединить провода от аккумуляторной батареи (ключ
гаечный 10).
Отвернуть болт крепления планки прижимной аккумуляторной батареи, снять
планку и батарею (головка сменная 13 или головка "Torx" Т40, вороток,
удлинитель).
Снять с автомобиля воздушный фильтр в соответствии с требованиями ТИ
3100.25100.20592 "Двигатель автомобиля LADA XRAY - снятие / установка
основных систем, узлов и деталей".

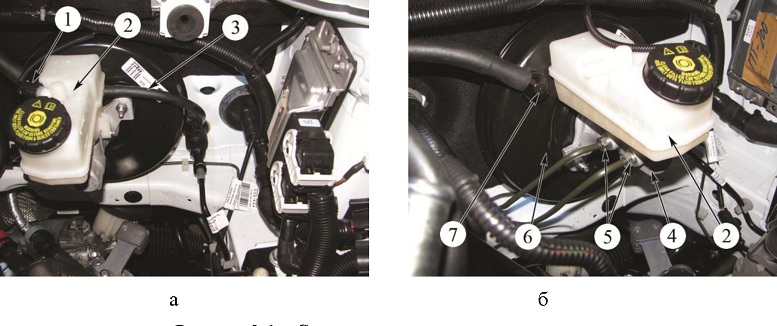

Отсоединить колодку 1, рисунок 3-1а, жгута проводов переднего левого от
датчика уровня тормозной жидкости.
Откачать тормозную жидкость из бачка 2, отсоединить шланг 3 главного
цилиндра сцепления от штуцера бачка и установить в отверстие шланга и на
штуцер бачка заглушки (насос кистевой, емкость технологическая, отвертка
плоская, заглушки технологические).
Отсоединить штуцеры тормозных трубок 5, рисунок 3-1б, от главного
цилиндра 4 тормоза, отвести трубки в сторону и установить в отверстия
главного цилиндра и на тормозные трубки технологические заглушки (ключ
13 для тормозных трубок, заглушки технологические).
Отсоединить штуцер 7 шланга от вакуумного усилителя 6.
Снять кожухи вала руля в соответствии с требованиями ТИ 3100.25100.
Отсоединить колодку 1, рисунок 3-2, жгута проводов
панели приборов от электронной педали 4 акселератора, отвернуть две
гайки 3 крепления кронштейна педали акселератора и снять кронштейн 2 с
педалью акселератора в сборе (головка сменная 13, удлинитель, вороток
трещоточный).
7 - кронштейн педали тормоза
Повернуть выключатель 2 сигнала торможения на 0 против часовой стрелки и
извлечь его из отверстия в кронштейне 7 педали тормоза.
Отсоединить флажок оси от штока вакуумного усилителя и извлечь ось 4 из
отверстий в вилке 5 штока вакуумного усилителя тормозов и педали 3
тормоза.
Отвернуть четыре гайки 1, рисунок 3-4, крепления вакуумного усилителя к
щитку передка и снять вакуумный усилитель 3 с главным цилиндром тормоза
и бачком в сборе (головка сменная 13, удлинитель, вороток трещоточный).
Установить вакуумный усилитель тормозов на щиток передка.
Установить кронштейн 2, рисунок 3-4, педали тормоза на шпильки
вакуумного усилителя тормозов, завернуть и затянуть три гайки 1
крепления вакуумного усилителя. Момент затяжки гаек крепления 18...24
Н.м (1,8...2,4 кгс.м) (головка сменная 13, удлинитель, вороток
трещоточный, ключ моментный).
Установить кронштейн 2, рисунок 3-2, педали акселератора с педалью 4 в
сборе, завернуть и затянуть две гайки 3 крепления кронштейна. Момент
затяжки гаек 18.24 Н.м (1,8.. .2,4 кгс.м) (головка сменная 13,
удлинитель, вороток трещоточный, ключ моментный).
Установить соединительную ось 4, рисунок 3-3, в отверстия вилки 5 штока
вакуумного усилителя тормозов и педали 3 тормоза и зафиксировать флажок
оси на штоке вакуумного усилителя.
Установить выключатель сигнала торможения в отверстие кронштейна педали
тормоза и повернуть до упора по часовой стрелке.
Внимание. При установке выключателя сигнала торможения не подпирать и не
тянуть педаль тормоза.
2 сигнала торможения.
Присоединить колодку 1 жгута панели приборов к электронной педали
акселератора.
Нанести на штуцер 7, рисунок 3-1, шланга мыльный раствор и установить
штуцер в отверстие вакуумного усилителя.
Снять заглушки с тормозных трубок и отверстий главного цилиндра тормоза,
присоединить тормозные трубки к главному цилиндру 4, рисунок 3-1б,
тормоза и завернуть штуцеры 5. Момент затяжки штуцеров 15.20 Н.м
(1,5.2,0 кгс.м) (ключ 13 для тормозных трубок, вставка сменная 13, ключ
моментный).
Присоединить колодку 1, рисунок 3-1а, жгута проводов переднего левого к
датчику уровня тормозной жидкости.
Снять заглушки со штуцера бачка и отверстия шланга
главного цилиндра сцепления, установить шланг 3, рисунок 3-1а, на штуцер
бачка 2.
Установить на автомобиль воздушный фильтр и резонатор в соответствии с
требованиями ТИ 3100.25100.20592 "Двигатель автомобиля LADA XRAY -
снятие / установка основных систем, узлов и деталей".
Присоединить провода к аккумуляторной батарее (ключ гаечный 10).
Заполнить бачок тормозной жидкостью до отметки "max" на корпусе бачка и
выполнить прокачку тормозной системы в соответствии с требованиями ТИ
3100.25100.08020.
Выполнить прокачку гидропривода сцепления в соответствии с требованиями
ТИ 3100.25100.20593 "Трансмиссия автомобиля LADA XRAY - снятие /
установка основных систем, узлов и деталей".
Проверить эффективность рабочей тормозной системы в соответствии с
требованиями ТИ 3100.25100.13062.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие
требованиям ТУ 017200-254-00232934, пп. 1.19.9, 1.19.22 в объеме
выполненных работ.
