Лада Х-Рей. Сборка головки
цилиндров двигателя H4Mk - часть
1
Установить в головку цилиндров впускные и выпускные клапаны.
Установить головку цилиндров на приспособление (приспособление
67.7823-9567 для рассухаривания и засухаривания клапанов).
Смазать моторным маслом стержни клапанов, установить и запрессовать
маслоотражательные колпачки до упора оправки в опорную поверхность
головки цилиндров (оправка 67.7853-9732 для запрессовки
маслоотражательного колпачка, масло моторное согласно Приложению А
действующих "Норм расхода основных и вспомогательных материалов для
технического обслуживания и ремонта автомобилей LADA").
Установить в головку цилиндров опорные шайбы
пружин.
Установить пружины клапанов и тарелки пружин.
Сжать пружины одного ряда клапанов и установить сухари (пинцет).
Повторить операции для второго ряда клапанов.
Смазать моторным маслом наружные поверхности толкателей и установить
толкатели в головку цилиндров согласно маркировке (масло моторное
согласно Приложению А действующих "Норм расхода основных и
вспомогательных материалов для технического обслуживания и ремонта
автомобилей LADA").
Завернуть в головку цилиндров новые шпильки крепления выпускного
коллектора короткой частью в тело головки (шпильковерт).
Снять головку цилиндров с приспособления.
Запрессовать в блок цилиндров две центрирующие втулки головки цилиндров.
Выступание втулки над привалочной плоскостью блока цилиндров - 6.. .8 мм
(молоток, штангенглубиномер типа ШГ 250).

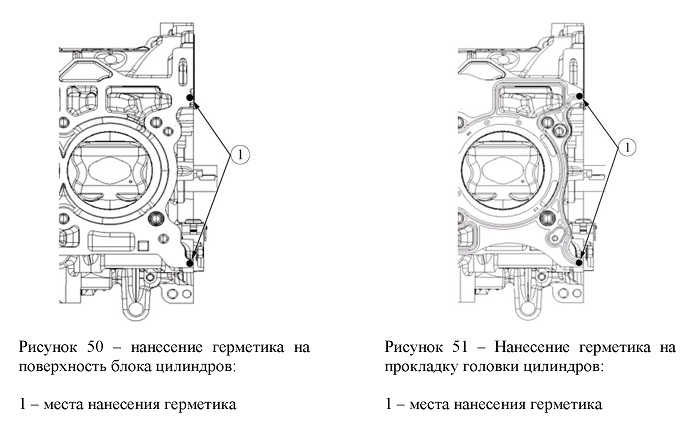

Нанести на поверхность блока цилиндров со стороны привода ГРМ две точки
герметика, как показано на рисунке 50 (герметик ТВ 1217 L, норма расхода
- 1 г).
Установить на блок цилиндров новую прокладку
головки цилиндров и нанести на прокладку со стороны привода ГРМ две
точки герметика, как показано на рисунке 51 (герметик силиконовый ТВ
1217 L, норма расхода - 1 г).
Завернуть в коленчатый вал болт крепления шкива коленчатого вала и
установить поршни в середине хода (головка сменная 19, вороток).
Установить на блок цилиндров головку цилиндров,
шайбы болтов крепления головки цилиндров, новые болты крепления.
Завернуть и затянуть болты крепления головки цилиндров.
Затяжку болтов крепления головки цилиндров выполнять в порядке,
указанном на рисунке 52 в следующей последовательности (головка сменная
11, вороток, удлинитель, ключ мо-ментный, головка измерения угла
поворота):

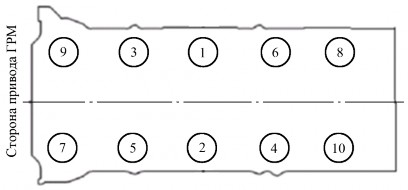

Рисунок 52 - Порядок затяжки болтов крепления
головки цилиндров
Установить на масляный насос новые уплотнительные кольца.
Установить на двигатель масляный насос с кольцами в сборе и закрепить
тремя болтами. Момент затяжки болтов крепления масляного насоса - 21.29
Н.м (2,1.2,9 кгс.м) (головка сменная 10, вороток, удлинитель, ключ
моментный).
Установить на двигатель водяной насос с новой прокладкой и завернуть и
затянуть четыре болта крепления. Момент затяжки болтов крепления
водяного насоса - 21.29 Н.м (2,1.. .2,9 кгс.м) (головка сменная 10,
вороток, удлинитель, ключ моментный).
Установить на водяной насос шкив привода, завернуть и затянуть три болта
крепления шкива водяного насоса, удерживая шкив отверткой. Момент
затяжки болтов крепления шкива водяного насоса - 7,0.7,5 Н.м (0,70.0,75
кгс.м) (отвертка плоская, головка сменная 10, вороток, ключ моментный).
Смазать рабочую кромку заднего сальника коленчатого вала моторным маслом
и установить сальник но фланец коленчатого вала (масло моторное согласно
Приложению А действующих "Норм расхода основных и вспомогательных
материалов для технического обслуживания и ремонта автомобилей LADA").

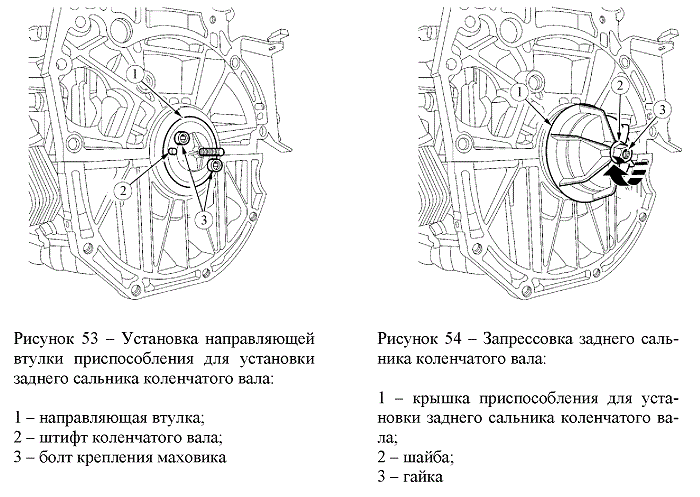

Установить направляющую втулку 1, рисунок 53, приспособления для
установки заднего сальника на коленчатый вал, совместив отверстие во
втулке со штифтом 2 (приспособление 77
11 381 919).
Закрепить втулку на коленчатом валу при помощи двух болтов 3 крепления
маховика (головка сменная TORX E20, вороток).
Установить на направляющую втулку крышку 1, рисунок 54, приспособления,
шайбу 2 и гайку 3.
Нанести на посадочную поверхность сальника мыльный
раствор и запрессовать сальник в блок цилиндров, вращая гайку до
соприкосновения крышки 1 с блоком цилиндров (головка сменная 17,
вороток).
