Лада Х-Рей. Трубки паропровода системы улавливания паров топлива

Лада Х-Рей. Трубки паропровода системы улавливания паров топлива

Снятие

Трубка паропровода от топливного бака к адсорберу

Установить автомобиль на двухстоечный подъемник и затормозить стояночным тормозом (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

Снять правое переднее колесо в соответствии с требованиями ТИ 3100.25100.20594.

Поднять автомобиль на высоту, удобную для выполнения работы.

Снять правую внутреннюю накладку и правый боковой грязезащитный щиток в соответствии с требованиями ТИ 3100.25100.20599.

Нажать на пружинные фиксаторы наконечника трубки 1, рисунок 8-12, паропровода от топливного бака к адсорберу и движением вдоль оси штуцера отсоединить от адсорбера 3.

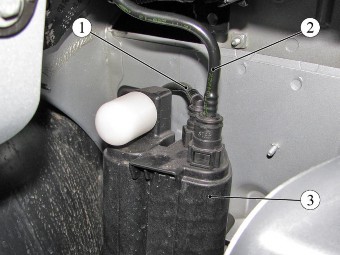

Рисунок 8-12 - Присоединение трубок улавливания паров топлива к адсорберу:

1 - трубка паропровода от топливного бака к адсорберу; адсорбер;

2 - трубка паропровода от адсорбера к клапану продувки адсорбера

3 - адсорбер

Отвернуть гайки 1, рисунок 8-5, и болт 2, снять защитный экран 3 трубопроводов (головка сменная 10, удлинитель, вороток).

Нажать на пружинные фиксаторы наконечника трубки 1, рисунок 8-7, паропровода от топливного бака к адсорберу и движением вдоль оси штуцера отсоединить от трубки паропровода топливного бака.

Отжать фиксаторы и отсоединить скобы 1, рисунок 8-11, крепления трубопроводов от кузова автомобиля (отвертка плоская).

Отсоединить трубку 3 паропровода от скоб крепления трубопроводов и снять с автомобиля.

Трубка паропровода от адсорбера к клапану продувки адсорбера

Установить автомобиль на двухстоечный подъемник и затормозить стояночным тормозом (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

Снять правое переднее колесо в соответствии с требованиями ТИ 3100.25100.20594.

Поднять автомобиль на высоту, удобную для выполнения работы.

Снять правую внутреннюю накладку и правый боковой грязезащитный щиток в соответствии с требованиями ТИ 3100.25100.20599.

Нажать на пружинные фиксаторы наконечника трубки 2, рисунок 8-12, паропровода от адсорбера к клапану продувки адсорбера и движением вдоль оси штуцера отсоединить от адсорбера 3.

Нажать на пружинные фиксаторы наконечника трубки паропровода от адсорбера к клапану продувки адсорбера, движением вдоль оси штуцера отсоединить от клапана продувки адсорбера и снять трубку с автомобиля.

Трубка паропровода от клапана продувки адсорбера к модулю впуска.

Установить автомобиль на рабочее место, затормозить стояночным тормозом и выключить зажигание.

Снять экран модуля впуска.

Нажать на пружинные фиксаторы наконечника трубки паропровода и движением вдоль оси штуцера отсоединить трубку от штуцера модуля впуска.

Нажать на пружинные фиксаторы наконечника трубки паропровода и движением вдоль оси штуцера отсоединить трубку от штуцера клапана продувки адсорбера.

Отсоединить трубку паропровода от скоб крепления на модуле впуска и кузове и снять трубку с автомобиля.

Установка

Установку трубок паропровода на автомобиль выполнять в порядке обратном снятию.

Внимание. Наконечники трубок паропровода имеют черный цвет фиксаторов.

При установке трубок паропровода наконечники трубок присоединять к штуцерам до щелчка пружинного фиксатора. После установки проверить надежность фиксации трубок.
