Лада Х-Рей. СИЛОВОЙ АГРЕГАТ - СНЯТИЕ - ЧАСТЬ 3
Для автомобилей в комплектации с коробкой
передач JH3 и двигателем Н4М
Поднять фиксатор 3, рисунок 3-20, вверх до упора усиков фиксатора в
ребра "А", извлечь трубку 5 гидропривода сцепления из рабочего цилиндра
1 и установить на трубку в отверстие рабочего цилиндра сцепления
технологические заглушки. При выполнении данной операции фиксатор 4
должен остаться в утопленном положении (заглушки технологические).

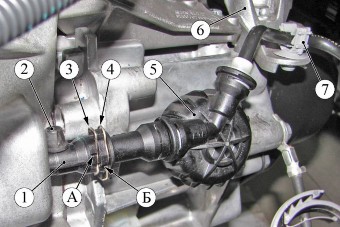

Рисунок 3-20 - Трубопровод гидропривода сцепления на коробке передач
JH3:
1 - цилиндр рабочий сцепления;
2 - колпачок защитный штуцера удаления воздуха;
3, 4 - фиксатор;
5 - трубка гидропривода сцепления с ресивером в сборе;
6 - кронштейн левой опоры двигателя;
7 - скоба крепления трубки гидропривода сцепления;
А, Б - ребро, ограничитель хода фиксатора
Извлечь трубку 5 гидропривода сцепления из скобы 7 крепления и убрать
трубку из зоны проведения работ.
Для автомобилей в комплектации с коробкой
передач JR5 и двигателем 21129
Нажать на фиксатор 3, рисунок 3-21, извлечь трубку 6 гидропривода
сцепления из рабочего цилиндра 1 и установить на трубку и в отверстие
рабочего цилиндра сцепления технологические заглушки (заглушки
технологические).

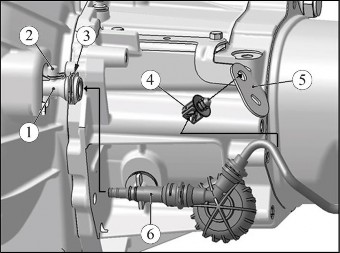

Рисунок 3-21 - Трубопровод гидропривода сцепления на коробке передач
JR5:
1 - цилиндр рабочий сцепления;
2 - колпачок защитный штуцера удаления воздуха;
3 - фиксатор;
4 - скоба крепления трубки гидропривода сцепления;
5 - кронштейн;
6 - трубка гидропривода сцепления с ресивером в сборе
Извлечь трубку 6 гидропривода сцепления из скобы 4 крепления и убрать
трубку из зоны проведения работ.
Для автомобилей с двигателем Н4М
Снять с клеммы стартера защитный колпачок 1, рисунок 3-22, отвернуть две
гайки и отсоединить от тягового реле стартера 4 клеммы жгута проводов 2
двигателя (головка сменная 8, 10, удлинитель, ключ трещоточный).

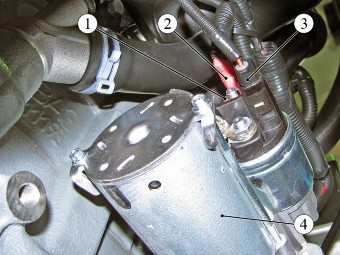

Рисунок 3-22 - Соединение клемм жгута проводов двигателя со стартером на
двигателе Н4М:
1 - колпачок защитный; гайка;
2 - жгут проводов двигателя;
3 - гайка;
4 - стартер
Для автомобилей с двигателями 21129 и 21179
Отвернуть гайку 1, рисунок 3-23, и отсоединить от тягового реле стартера
4 клемму 2 и разъем 3 жгута проводов двигателя (головка сменная 13,
удлинитель, ключ трещоточный).

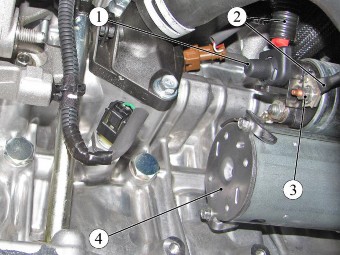

Рисунок 3-23 - Соединение клеммы и колодки жгута проводов двигателя со
стартером на двигателях 21129 и 21179:
1 - гайка;
2 - клемма жгута проводов двигателя к стартеру;
3 - разъем жгута проводов двигателя к стартеру;
4 - стартер
Для автомобилей всех комплектаций
Слить охлаждающую жидкость в соответствии с требованиями раздела 10
данной технологической инструкции.
Для автомобилей с двигателем Н4М
Нажать на фиксаторы и отсоединить наконечник трубки 1, рисунок 3-24,
топливного трубопровода от рампы 2 форсунок.

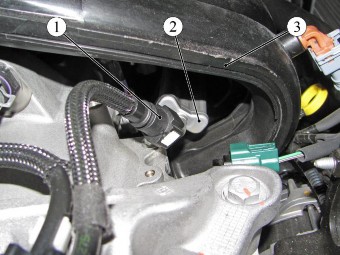

Рисунок 3-24 - Соединение топливных трубок на
двигателе Н4М:
1 - трубка топливного трубопровода;
2 - топливная рампа;
3 - модуль впуска
Для автомобилей с двигателями 21129 и 21179
Нажать на фиксаторы и отсоединить наконечник трубки 1, рисунок 3-25,
топливного трубопровода промежуточной от трубки 2 передней топливного
трубопровода и скобы 3 крепления трубопроводов на модуле впуска 4.

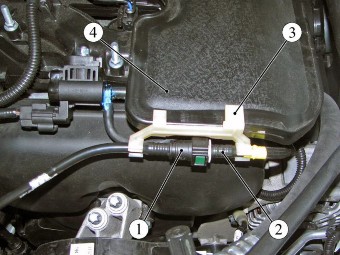

Рисунок 3-25 - Соединение топливных трубок на двигателе 21129:
1 - трубка топливного трубопровода промежуточная;
2 - трубка передняя топливного трубопровода;
3 - скоба крепления трубопроводов;
4 - модуль впуска
Для автомобилей с двигателем Н4М
Разжать хомуты 1 и 3, рисунок 3-26, и отсоединить от патрубков корпуса 2
выхода охлаждающей жидкости шланги подводящий 4 и отводящий 5 отопителя,
подводящий 6 радиатора (плоскогубцы).
Разжать хомуты 1 и 3, рисунок 3-27, и отсоединить от патрубков корпуса 2
термостата и блока цилиндров шланги заправочный 4 системы охлаждения и
отводящий 5 радиатора (плоскогубцы).

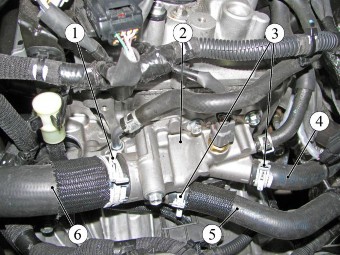

Рисунок 3-26 - Корпус выхода охлаждающей жидкости и
шланги системы охлаждения двигателя Н4М:
1, 3 - хомут;
2 - корпус выхода охлаждающей жидкости;
4 - шланг подводящий отопителя;
5 - шланг отводящий отопителя;
6 - шланг подводящий радиатора

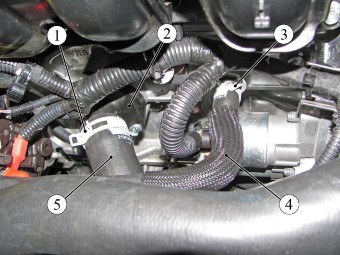

Рисунок 3-27 - Термостат и шланги системы охлаждения двигателя Н4М:
1, 3 - хомут;
2 - корпус термостата;
4 - шланг заправочный системы охлаждения;
5 - шланг отводящий радиатора
