Лада Х-Рей. Переключатель световой сигнализации

Лада Х-Рей. Переключатель световой сигнализации

Переключатель световой сигнализации расположен на рулевой колонке слева (рис. 1.24).

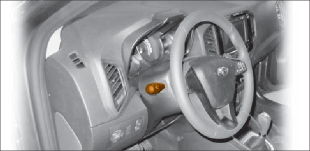

рис. 1.24. Переключатель световой сигнализации

Положения рычага переключения световой сигнализации (рис. 1.25):

– нейтральное положение. Включен ближний свет фар, если переключателем наружного освещения включен свет фар.
– включены указатели левого поворота. Нефиксированное положение.
– включены указатели левого поворота. Фиксированное положение.
– включены указатели правого поворота. Нефиксированное положение.
– включены указатели правого поворота. Фиксированное положение.
– на себя, подача светового сигнала. Кратковременное включение дальнего света фар независимо от положения

переключателя наружного освещения. Нефиксированное положение.
– от себя, включен дальний свет фар, если переключатель наружного освещения в положении ближний свет фар. Фиксированное положение.

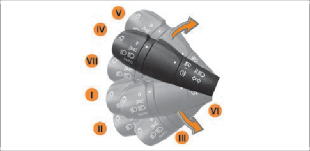

рис. 1.25. Положения рычага переключателя световой сигнализации

Наружное освещение включается независимо от положения ключа в замке зажигания, поэтому, покидая автомобиль, убедитесь, что наружное освещение выключено (для избежания разрядки АКБ).

Если наружное освещение останется включенным после извлечения ключа из замка зажигания, то прозвучит предупреждающий звуковой сигнал.

Для включения наружного освещения (рис. 1.26) поверните кольцо управления наружным освещением 1, которое имеет фиксированные положения:

Наружное освещение выключено 0. Положение фиксированное.
Включены габаритные огни . Положение фиксированное.
Включен ближний (дальний) свет фар . Положение фиксированное.
Включен режим «Авто» (автоматическое управление от датчика света, в вариантном исполнении, рис. 1.28). Положение фиксированное.

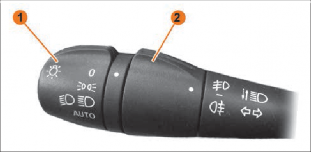

рис. 1.26. Кольца управления на рычаге переключателя
1. – Кольцо управления наружным освещением.
2. – Кольцо управления противотуманным освещением (функционирует только при включенном наружном освещении).
Для включения при необходимости (в туман, метель и др. условиях недостаточной видимости) противотуманного освещения поверните кольцо управления 2, которое имеет фиксированные положения:
Выключено. Положение фиксированное.
Включен задний противотуманный фонарь. Включение возможно только при включенных габаритных огнях или ближнем свете фар. Положение фиксированное. В вариантном исполнении с функцией «AUTO» положение нефиксированное.
Включены передние противотуманные фары (в вариантном исполнении). Включение возможно только при включенных габаритных огнях или ближнем свете фар. Положение фиксированное. В вариантном исполнении с функцией «AUTO» положение нефиксированное.

Предупреждение!

При приближении к встречным или попутным автомобилям всегда переключайте дальний свет на ближний. дальний свет фар может временно ослепить других вoдителей, что может привести к аварии.

используйте противотуманные фары и противотуманные фонари только по назначению и не забывайте выключать их, когда в них нет необходимости, чтобы не мешать другим участникам движения.

Лада Х-Рей. Управление Омывом и Очисткой Стекол

Переключатель стеклоочистителей расположен на рулевой колонке справа (рис. 1.27).

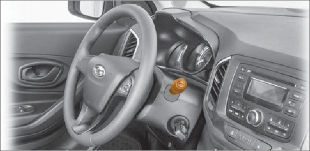

рис. 1.27. Переключатель стеклоочистителей

Стеклоочистители и омыватели стекол функционируют только при включенном зажигании.

В вариантном исполнении автомобиль оснащается датчиком дождя, при этом скорость стеклоочистителя переднего ветрового (лобового) стекла управляется автоматически и зависит от двух факторов: от уровня чувствительности датчика (регулируется) и интенсивности осадков.

Датчик дождя (рис. 1.28), а также датчик света располагается на лобовом стекле под облицовкой зеркала заднего вида.

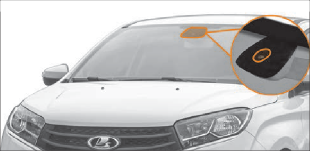

рис. 1.28. датчик дождя и света

рис. 1.29. рычаг управления омывом и очисткой стекол
1. – Кнопки управления маршрутным компьютером.
2. – Кольцо управления очисткой и омывом заднего стекла:
Выключено. Положение фиксированное.
Включен задний стеклоочиститель. Положение фиксированное.
Включен задний стеклоочиститель и омыватель заднего стекла. Положение нефиксированное.
1. – Кольцо регулировки длительности паузы прерывистого режима. В режиме «авто» служит для регулировки чувствительности датчика включения стеклоочистителя.
Положения рычага управления омывом и очисткой стекол (рис. 1.30):

рис. 1.30. Положения рычага управления омывом и очисткой стекол
1. – Нейтральное положение. Стеклоочистители и омыватели стекол выключены. Положение фиксированное.
2. – Включен прерывистый режим или режим «Aвто» (в вариантном исполнении) работы стеклоочистителя ветрового стекла. Положение фиксированное.
3. – Включена малая скорость стеклоочистителя ветрового стекла. Положение фиксированное.
4. – Включена большая скорость стеклоочистителя ветрового стекла. Положение фиксированное.
5. – На себя, включен омыватель ветрового стекла. Положение нефиксированное.

  Внимание!

  После прекращения подачи омывающей жидкости из жиклеров не допускается повторное включение насоса омывателя. использовать систему омыва стекол повторно можно после заполнения бачка омывающей жидкостью (см. подраздел «бачок стеклоомывателя» в разделе

  «8. Уход за автомобилем»).

Лада Х-Рей. зона расположения педалей

Перед водительским сиденьем внизу находится зона размещения педалей (рис. 1.31, 1.32).

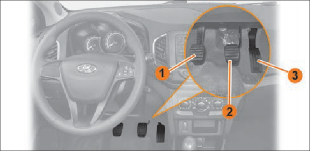

рис. 1.31. зона размещения педалей

– Педаль сцепления.
– Педаль тормоза.
– Педаль акселератора.

Предупреждение!

на водительском месте используйте сертифицированные коврики (полиуретановые или тканевые), предназначенные именно для данного автомобиля, закрепляющиеся с помощью специальных элементов.

не используйте несколько ковриков, укладывая их один на другой. Это создает риск блокировки педалей.

не кладите посторонние предметы на пол в зоне размещения педалей и под сиденье водителя. Предмет может переместиться и препятствовать управлению автомобилем.

Водителю рекомендуется использовать обувь, которая позволяет уверенно и удобно управлять автомобилем.

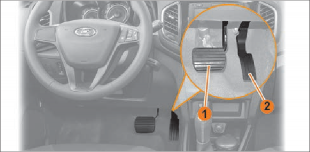

рис. 1.32. зона размещения педалей

(в вариантном исполнении)

– Педаль тормоза.
– Педаль акселератора.
