Лада Х-Рей. Выключатель зажигания

рис. 1.7. Выключатель зажигания

STOP – выключено. Положение фиксированное. Ключ вынимается. При вынутом ключе срабатывает механизм запирающего механического противоугонного устройства. Для полного блокирования вала рулевого управления поверните

рулевое колесо вправо или влево до щелчка. Для выключения механического противоугонного устройства вставьте ключ в выключатель зажигания и, слегка поворачивая рулевое колесо вправо-влево, переведите ключ в положениеON.

+аСС – вспомогательное оборудование работает (например, аудиосистема), зажигание выключено, двигатель не работает. Положение фиксированное. Ключ не вынимается. ON – зажигание. Положение фиксированное. Ключ не вынимается.

START – стартер. Положение нефиксированное. Автоматический возврат ключа в положение ON. Ключ не вынимается. Если двигатель не начнет работать с первой попытки пуска, переведите ключ из положения ON в положениеSTOP и примерно через 40 секунд повторите попытку пуска.

Предупреждение!

1. Во время движения категорически запрещается выключать зажигание и тем более вынимать ключ из выключателя зажигания – это приводит к резкому увеличению усилия нажатия педали тормоза и блокированию рулевого управления.

2. не оставляйте ключ в положении ON при неработающем двигателе, так как может разрядиться аккумуляторная батарея.

3. не удерживайте ключ в положении START более 10 секунд. Выключатель зажигания содержит механизм блокировки повторного включения стартера, который не позволяет повторно перевести ключ из положения ON

«зажигание» в положение START «Стартер».

для повторного перевода ключа из положения ON

«зажигание» в положение START «Стартер» необходимо сначала ключ перевести в положение STOP «Выключено», а затем повторить попытку.

Система дистанционного управления

рис. 1.8. Пульт дистанционного управления (ПдУ)

Система дистанционного управления предназначена для:

• дистанционной блокировки/разблокировки замков всех дверей (или только двери задка) с одновременным включением/выключением режима «ОХРАНА» тревожной сигнализации;

• выключения режима «ТРЕВОГА» тревожной сигнализации. Во избежание непреднамеренного отпирания/запирания замков дверей вследствие случайного нажатия на кнопки обращайтесь с пультом осторожно!




  блокировка замков дверей и включение режима «Охрана» с ПдУ




  Если во время включения режима «ОХРАНА» была открыта одна из дверей, то замки дверей не заблокируются и режим

  «ОХРАНА» не будет включен (при этом световой сигнал указателей поворота не включится).




  Закройте все двери, нажмите кнопку блокировки  на пульте.

  После включения режима «ОХРАНА» система контролирует несанкционированное открывание всех дверей.




  разблокировка замков дверей и выключение режима «Охрана» с ПдУ



  Если двери разблокированы от кнопки разблокировки  на ПДУ и в течение 2 минут не произошло открывание любой двери, то автоматически включается режим «ОХРАНА» (автовозврат).




  разблокировка двери задка с ПдУ




  Разблокирование двери задка с пульта возможно только при выключенном зажигании. Для разблокирования двери задка нажмите и удерживайте некоторое время кнопку  на ПДУ.

  При включенном режиме охраны разблокирование двери задка происходит одновременно с отключением режима охраны.

  После закрытия двери задка для включения режима охраны необходимо нажать кнопку блокировки  на ПДУ.

• Открывание двери задка




  Для открывания двери задка необходимо нажать на кнопку под накладкой и потянуть дверь вверх (рис. 1.9). Если открывание не происходит, дверь задка необходимо разблокировать, как описано в предыдущих подразделах.

  Для удобства закрывания двери задка во внутренней обивке предусмотрена специальная выемка.

  Предупреждение!

  дверь задка является источником повышенной травмоопасности. Поэтому при закрывании будьте предельно внимательны, особенно если рядом находятся дети.

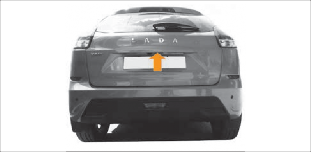

  рис. 1.9. Кнопка открывания двери задка




  Lada Xray. Дистанционное отключение сигнализации в режиме «Охрана»




  Если в режиме «ОХРАНА» произойдет одно из следующих действий:

• открывание любой двери;

• открывание капота;

• включение зажигания «чужим» ключом, то включается тревожная звуковая сигнализация.

  Выключение режима «ТРЕВОГА» производится путем нажатия кнопки разблокировки  на ПДУ. При этом происходит деактивация режима «ОХРАНА» и разблокировка всех дверей.

  ценТральная блОКирОВКа/разблОКирОВКа замКОВ дВерей




  Центральная блокировка/разблокировка замков дверей предназначена:

• для блокировки/разблокировки замков всех дверей ПДУ или кнопкой на панели приборов;

• для разблокировки замков всех дверей при открывании любой передней двери изнутри салона;

• для автоматической блокировки замков боковых дверей после начала движения автомобиля.




  Для блокировки/разблокировки замков всех дверей из салона нажмите кнопку  (рис. 1.10, 1.11) на панели приборов, на некоторое время загорится индикатор на кнопке, затем погаснет.

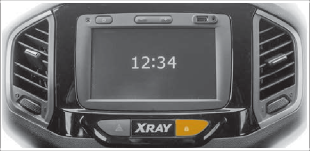

  рис. 1.10. Кнопка выключателя блокировки двери

  Если при нажатии кнопки на панели приборов одна из дверей была открыта, то замки дверей не блокируются, о чем информирует сигнализатор незакрытых дверей на комбинации

  приборов и отсутствие включения индикатора кнопки блокировки центрального замка.

  Для принудительной блокировки дверей, в случае если будет открыта любая дверь (например, при перевозке длинномерных грузов), требуется нажать и удерживать некоторое время кнопку на панели приборов.

  При открывании изнутри салона любой передней двери автоматически разблокируются замки всех дверей.




  Предупреждение!

  если Вы решили ехать с заблокированными дверями, помните, что это может затруднить доступ спасателей в салон в экстренной ситуации.




  Включение/отключение функции автоматической блокировки замков боковых дверей после начала движения




  При заведенном двигателе нажмите кнопку центрального замка на панели приборов и удерживайте ее в течение пяти секунд. Функция активирована/деактивирована, когда прозвучит звуковой сигнал.

  После начала движения при скорости около 7 км/ч произойдет автоматическая блокировка дверей.

  Разблокировка дверей произойдет при нажатии кнопки центрального замка на панели приборов или при открывании любой двери из салона на стоящем автомобиле.

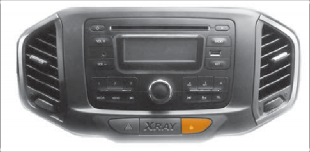

  рис. 1.11 Кнопка выключателя блокировки двери

  (в вариантном исполнении)




  Центральная блокировка имеет защиту замков дверей от перегрева.

  Если блокировка и разблокировка замков дверей происходят многократно в течение короткого промежутка времени, то система перестает реагировать на нажатие кнопки  на панели приборов, а также на нажатие кнопки  на ПДУ.

  Если это произошло, не нажимайте кнопку  на панели приборов и кнопку  на ПДУ некоторое время, после чего работоспособность системы полностью восстановится.
