Блок управления
электрооборудованием, электроприводы блокировок замков дверей (ЦЗ)

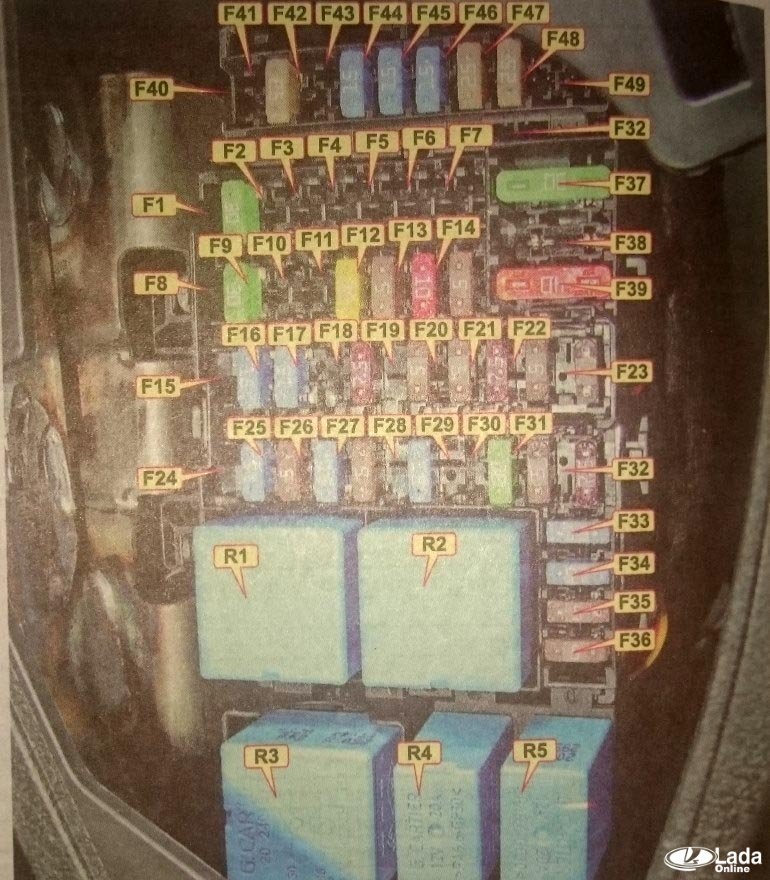

F12 (5 A)
Иммобилайзер, блок
управления ESC, датчик угла поворота руля, выключатель сигнала
торможения
F13 (10 A)
Блок управления
освещением салона, плафон освещения багажника, плафон в
бардачке, блок управления климатической установкой
(кондиционером)*2,
блок переключателей климатической установки*2
F14 (5 A)*2
Датчик дождя
F15 (15 A)
Стеклоомыватели,
блок управления электрооборудованием (задний стеклоочиститель)
F16 (15 A)
Система ЭРА-ГЛОНАСС,
подогрев сидений, аудиосистема (магнитола)
F17 (7,5 A)*1
Дневные ходовые огни
(ДХО)
F18 (7,5 A)
Сигналы торможения
F19 (5 А)
Электронный блок
управления двигателем (ЭБУ), блок управления
электрооборудованием (БУЭ), дополнительный БУЭ*2,
комбинация приборов, реле топливного насоса (обмотка), реле
стартера (обмотка), селектор выбора режимов работы АМТ
F20 (5 A)
Блок управления
подушками безопасности
F21 (7,5 A)
Лампы заднего хода,
блок управления АМТ
F22 (5 A)
Электронасос
гидроусилителя рулевого управления
F23 (5 A)
Парктроник,
электроприводы фар, блок управления электрокорректором фар, реле
обогрева ветрового стекла 1 (обмотка), реле обогрева ветрового
стекла 2 (обмотка), реле обогрева заднего стекла и наружных
зеркал (обмотка)
БУЭ, блок управления
ЭРА-ГЛОНАСС, магнитола, реле дополнительной розетки в багажнике
(обмотка), реле вентилятора климатической установки (обмотка),
блок переключателей климатической установки*1
Электронасос гидроусилителя
рулевого управления (ГУР)
Ef21
Резерв
Ef22 (15A)*3
Реле вентилятора система
охлаждения (обмотка), реле муфты компрессора кондиционера
(обмотка), датчик концентрации кислорода, клапан продувки
адсорбера, датчик положения распредвала
Ef23 (7.5A)*4
Датчик концентрации кислорода,
электромагнитный клапан изменения длины впускного трубопровода
(двигатель ВАЗ-21129), клапан продувки адсорбера, датчик
положения распредвала, клапан изменения фаз (ВАЗ-21179)
Ef24 (15A)*4
ЭБУ, блок управления вентилятором
системы охлаждения, катушки зажигания, топливные форсунки,
топливный насос
Ef25 (15A)*4
Топливный насос
*1- в
зависимости от комплектации
*2-
для комплектации Optima без датчика дождя
*3-
с двигателем H4M
*4-
с двигателями ВАЗ-21129 и ВАЗ-21179

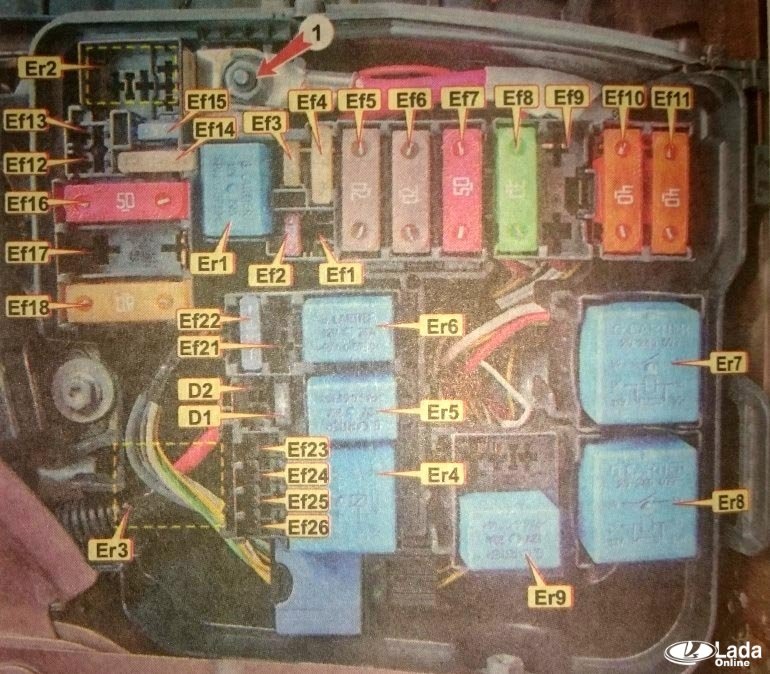

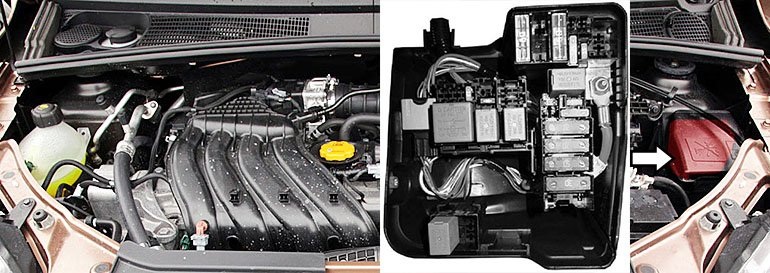

РЕЛЕ МОНТАЖНОГО БЛОКА В МОТОРНОМ ОТСЕКЕ
№ предохранителя
(сила тока, А)
Защищаемая электрическая цепь
Er1 (20 А)
Реле звукового сигнала
сигнализации
Er2
Резерв
Er3 (20 А)*1
Реле стартера
Er3 (35 А)*2
Er4 (35 А)
Главное реле системы управления
двигателем
Er5 (20 А)
Реле муфты компрессора
кондиционера
Er6 (20 А)
Реле топливного насоса*1
Реле топливного насоса и катушек
зажигания*2
Er7 (35 A)
Реле обогрева ветрового стекла 2
Реле вентилятора системы
охлаждения*2(без
кондиционера)
Er8 (35 A)
Реле обогрева ветрового стекла 1
Er9 (20 A)
Реле звукового сигнала
*1 - с двигателем H4M
*2 - с двигателями ВАЗ-21129
и ВАЗ-21179
Перед заменой предохранителя в XRAY следует сначала определить причину
его перегорания. Завод-изготовитель не допускает применение
предохранителей, отличающихся по номиналу силы тока от рекомендуемых в
таблицах ниже. Это может привести к неисправностям в работе
электрооборудования, коротким замыканиям и даже возгоранию автомобиля!
