Лава Веста. БЛОК ИСПАРИТЕЛЯ СИСТЕМЫ
КОНДИЦИОНИРОВАНИЯ
Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным
тормозом и отсоединить клемму провода "массы" от аккумуляторной батареи
(подъемник электро-гидравлический типа П-3,2 Г, ключ гаечный 10).
Выгрузить хладагент из системы кондиционирования автомобиля в
соответствии с требованиями раздела 1 данной ТИ и требованиями
инструкции на оборудование.
Слить охлаждающую жидкость согласно требованиям раздела 3, ТИ
3100.25100.20582.
Снять блок системы вентиляции, отопления и кондиционирования в
соответствии с разделом 16 ТИ 3100.25100.20589.
Отвернуть винты крепления правой и левой части
корпуса блока системы вентиляции, отопления и кондиционирования, отжать
защелки и разъединить корпусы (головка сменная Torx 20, вороток,
отвертка плоская).

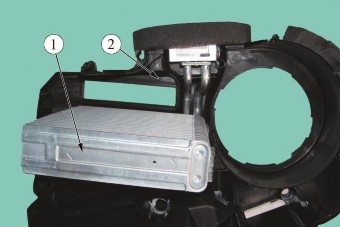

Рисунок 5-3 - Испаритель:
1 - испаритель системы кондиционирования;
2 - корпус блока вентиляции, отопления и кондиционирования
Извлечь испаритель 1, рисунок 5-3, из корпуса 2 блока вентиляции,
отопления и кондиционирования.
Проверить элементы испарителя на наличие механических повреждений
трубок, пластин и резьбовых соединений. Заменить поврежденные детали или
блок испарителя (осмотр визуальный).
Установка
Установку блока испарителя проводить в последовательности, обратной
снятию.
При этом:
- перед установкой испарителя долить в испаритель компрессорное масло в
количестве 25 см3 (масло компрессорное PAG K-105 или PS - D1, в
зависимости от комплектации);
- установить на трубопроводы новые уплотнительные кольца, на
уплотнительные кольца нанести масло компрессорное.
Момент затяжки болта крепления блока трубопроводов к испарителю 6...8
Н.м (0,6...0,8 кгс.м) (головка сменная 8, вороток и удлинитель, ключ
моментный).
Выполнить вакуумирование системы кондиционирования и загрузить систему
хладагентом согласно требованиям инструкции по эксплуатации на сервисное
оборудование (хладагент R134a или HFO (1234) yf, в зависимости от
комплектации, норма загрузки 390 ± 20 г).
