7.2

 Лава Веста. Топливный бак (снятие и установка)



Снятие

Установить автомобиль на двухстоечный подъемник и затормозить стояночным тормо-зом (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т). Откинуть впе-ред подушку заднего сиденья.



Снять крышку 1, рисунок 7-2, люка бензонасоса.Отсоединить колодку 3, рисунок 7-3, от МЭБН 1.

Запустить двигатель и дать ему поработать на оборотах холостого хода до полной оста-новки для сброса давления в топливной системе, обеспечив отвод выхлопных газов (катушкавытяжная с вентилятором типа SERF/SP ф. "СовПлим"). Выключить зажигание.

Отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).Приподнять автомобиль и слить максимально возможное количество топлива из топлив-

ного бака. При откачке топлива принять меры по исключению утечки (насос кистевой, канист-

ра для топлива).



Снять правое заднее колесо в соответствии с требованиями ТИ 3100.25100.20584.



Отвернуть три винта 1, рисунок 7-4, самонарезающих крепления наливной горловины 2топливного бака к кузову (отвертка с насадкой Torx Т20).

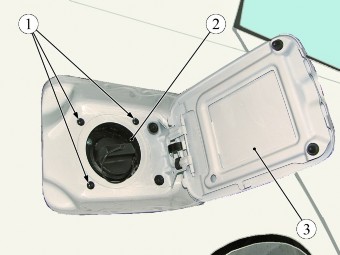

Рисунок 7-4  Крепление наливнойгорловины топливного бака:



1    винт самонарезающий;

2    наливная горловина топливногобака;

3     люк наливной горловины топ-ливного бака







Поднять автомобиль на высоту, удобную для выполнения работ.



Отвернуть гайку 1, рисунок 7-5, крепления наливной трубы 2 топливного бака к кузову(головка сменная 13, удлинитель, вороток).



Снять клемму провода 3 "массы" со шпильки крепления на кузове под аркой заднего пра-вого колеса.



Снять глушитель 1, рисунок 7-6, дополнительный системы выпуска отработавших газов всоответствии с требованиями раздела 8 настоящей технологической инструкции.



Сместить глушитель 5 основной системы выпуска отработавших газов влево и закрепитьна левом рычаге 4 задней подвески.

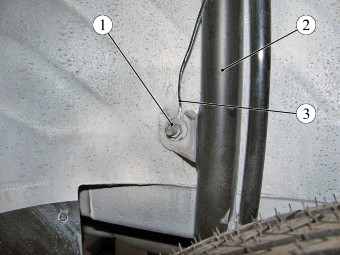

Рисунок 7-5  Крепление наливнойтрубы топливного бака:



1    гайка;

2    наливная труба топливного бака;3 – провод "массы"

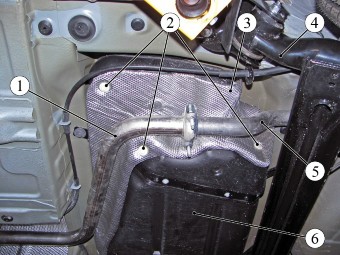

Рисунок 7-6  Теплозащитный экрантопливного бака:



1    глушитель дополнительный сис-темы выпуска отработавших газов;

2   держатель;

3    экран теплозащитный топливно-го бака;

4   рычаг задней подвески левый;

5       глушитель  основной  системывыпуска отработавших газов;

6  –бак топливный





Снять держатели 2 экрана теплозащитного и экран 3 теплозащитный топливного бака 6(отвертка плоская).



Нажать на пружинные фиксаторы наконечников трубок и отсоединить движением вдольоси штуцера трубку 1, рисунок 7-7, паропровода заднюю от трубки 6 паропровода и трубку 2топливного трубопровода заднюю от трубки 4 топливного трубопровода.

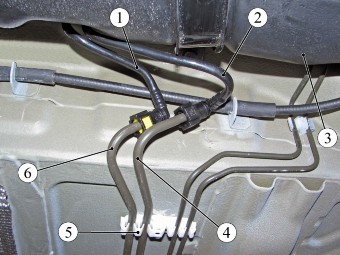

Рисунок  7-7    Трубки  топливноготрубопровода и паропровода:



1   трубка паропровода задняя;

2    трубка топливного трубопрово-да задняя;

3   топливный бак;

4    трубка топливного трубопрово-да;

5       скоба  крепления  трубопрово-дов;

6   трубка паропровода











Отвернуть четыре болта 1, рисунок 7-8, крепления хомутов топливного бака 3 (головкасменная 13, удлинитель, вороток).

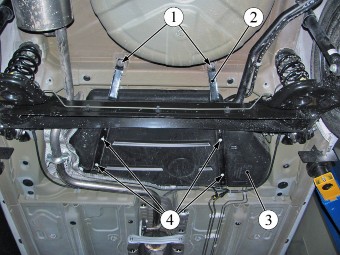

Рисунок 7-8  Крепление топливно-го бака:



1   болт;

2       хомут  крепления  топливногобака;

3   бак топливный;

4   держатели хомутов









Отсоединить держатели 4 хомутов топливного бака и снять хомуты 3 (отвертка плоская)Снять топливный бак. Операцию выполнять с помощником.



Установка



Установить топливный бак 3, рисунок 7-8. Операцию выполнять с помощником.



Установить левый и правый хомуты 2 крепления на топливный бак 3 и зафиксировать ихдержателями 4.



Установить болты 1 крепления хомутов топливного бака. Момент затяжки болтов креп-ления хомутов топливного бака 18…24 Н.м (1,8…2,4 кгс.м) (головка сменная 13, удлинитель,вороток, ключ моментный).



Присоединить трубку 1, рисунок 7-7, паропровода заднюю к трубке 6 паропровода дви-жением вдоль оси штуцера до щелчка пружинного фиксатора наконечника.



Присоединить трубку 2 топливного трубопровода заднюю к трубке 4 топливного трубо-провода движением вдоль оси штуцера до щелчка пружинного фиксатора наконечника.



Проверить надежность фиксации трубок.



Установить теплозащитный экран 3, рисунок 7-6, топливного бака и закрепить держате-лями 2 теплозащитного экрана. Вышедшие из строя держатели заменить новыми.



Установить дополнительный глушитель 1 системы отработавших газов в соответствии стребованиями раздела 8 настоящей технологической инструкции.



Закрепить винтами 1, рисунок 7-4, самонарезающими наливную горловину 2 топливногобака к кузову (отвертка с насадкой Torx Т20).



Установить на шпильку крепления наливной трубы к кузову клемму провода 3 "массы".





Завернуть гайку 1 крепления наливной трубы 2 топливного бака. Момент затяжки гайкикрепления наливной трубы 4 Н.м (0,4 кгс.м) (головка сменная 13, удлинитель, вороток, ключмоментный).



Установить правое заднее колесо в соответствии с требованиями ТИ 3100.25100.20584.Присоединить колодку 3, рисунок 7-3, жгута проводов заднего к МЭБН 1.

Установить крышку 1, рисунок 7-2, люка бензонасоса.Опустить подушку заднего сиденья.

Присоединить клемму провода "массы" к аккумуляторной батарее согласно требованиямТИ 3100.25100.20587.
