Лава Веста. Мультимедийная система - Руководство пользователя
Настоящее руководство по эксплуатации распространяется на
оборудование мультимедийное с навигацией 8450007950, предназначенное
для установки на автомобили семейства LADA (далее по тексту ОММН или
изделие), и предназначено для изучения состава, принципов работы,
технических харак-теристик, правил эксплуатации и технического
обслуживания ОММН. В документе содержатся сведения о назначении,
со-ставе, характеристиках, порядке подготовки к работе, при-менении
ОММН по назначению, хранении и транспортиро-вании.
ВНИМАНИЕ!
ОММН разрешается управлять только при полной уверенно-сти в том, что
это не будет угрожать безопасности дорожного движения.
Внимательно следите, в первую очередь, за дорогой! На во-дителя
возлагается вся полнота ответственности за безо-пасность дорожного
движения. Пользуйтесь изделием так, чтобы автомобиль оставался
подконтролен Вам в любой ситуации!
Для предотвращения аварии во время управления автомо-билем:
– не проводите настройку ОММН;
– не делайте звук очень громким, так как это может препят-ствовать
восприятию звуковых сигналов от других автомоби-лей.
Старайтесь не ставить транспортное средство на стоянке в местах
прямого воздействия солнечных лучей, которые мо-гут привести к
чрезмерному повышению температуры внутри салона. Перед включением
ОММН дайте температуре внутри салона понизиться.
ОММН рассчитано на работу при температуре окружающей среды от минус
27 °С до плюс 70 °С. Перед началом исполь-
зования температура внутри салона должна принять допу-стимые
пределы.
ОММН рассчитано на подключение к бортовой сети авто-мобиля 12 В с
минусом на корпусе. Не подключайте ОММН в автомобилях с другим
напряжением питания.
Разъемы USB и SD предназначены для подключения SD-карт и
USB-флеш-накопителей. Подключение других устройств может привести к
поломке ОММН или подключае-мого устройства.
Во время мытья автомобиля не допускайте попадания жид-кости внутрь
изделия. Это может привести к коротким замы-каниям, возгоранию или
другим повреждениям.
Примечание. Гарантия не распространяется на повреждения, вы-званные
небрежным обращением с ОММН или неквалифицирован-ным ремонтом, а
также на изделия с внешними повреждениями.
Описание оборудования мультимедийного с навигацией
Внешний вид
1.2.1 Установка карты памяти
1.2.1.1 Вставьте карту памяти в слот для
карты памятиSD
позиция1(рисунок
1) скошенным углом вперёд и вверх до
фиксации.
1.2.2 Извлечение карты памяти
1.2.2.1 Нажмите на вставленную карту памяти.
Карта памяти
выдвинется наружу.
1.3 Допустимый объем карты памяти или
USB-флеш-
накопителя
1 2
3
4
5
6
7
1.3.1 Каждый носитель, подключаемый к ОММН,
может со- держать не более 1024 файла и 256
папок (включая корневые
На рисунке 1 представлен внешний вид оборудования
мультимедийного с навигацией 8450007950.
Рис. 1. Внешний вид оборудования мультимедийного с
навигацией 8450007950
1–
Слот для карты памятиSD;2–
микрофон;
–дисплей с сенсорной панелью;
–MUTE–
кнопка выключения звука;
– ручка энкодера (регулировка звука с кнопкой
включения/выключения);
–MODE–
кнопка переключения режимов;
– кнопкаReset.
USB-флеш-накопитель
подключается к ОММН через
USB-разъем.
РазъемUSBпредназначен
для подключения USB Flash card, USB Flash player с
объемом памяти не менее 1024 Мб, USB HDD и Mobile
phone (только зарядка, максимальный ток зарядки 1,5
А).
1.2 Установка и извлечение карты памяти
каталоги).
В зависимости от структуры папок и файлов процедура
считывания информации с носителя может занять
некоторое время.
В таких случаях рекомендуется сократить количество
папок или файлов.
«Спящий» режим
ОММН переходит в«Спящий»режим
при коротком на- жатии на ручкуэнкодера,
позиция5(рисунок
1) или после вы- ключения зажигания (установка ключа
в замке зажигания в по- ложение0,
см. «Руководство по эксплуатации автомобиля…»).
5
Находясь в«Спящем»режиме,
по истечении 30 мин ОММН автоматически выключится.
Выход из«Спящего»режима
производится коротким нажатием на ручку энкодера,
позиция5(рисунок
1), или при установке ключа в замке зажигания в
положениеI(см.
«Ру- ководство по эксплуатации автомобиля…»), если
перед по- следним выключением зажигания ОММН не было
принуди- тельно выключено ручкойэнкодера.
1.5 Подключение внешнего носителя через разъем AUX
1.5.1 Для подключения внешнего носителя аудиоинформа- ции через
разъемAUX,
вставьте кабель miniJack (3,5 мм) одним концом в разъемAUX,
а другим во внешний носитель.
Управление ОММН
Начало работы
Для включения ОММН нажмите на ручкуэнкодера,
по- зиция5(рисунок
1).
Для выключения нажмите на ручкуэнкодера,
позиция
5(рисунок
1).
Для перезагрузки нажмите (тупым тонким стержнем) и
удерживайте в течение 1-2 с кнопкуReset(позиция7).
ВНИМАНИЕ!
Перезагрузка ОММН необходима в случае «зависания»,
т.е. когда изделие не реагирует на органы
управления.
При перезагрузке рекомендуется карту памятиSDизвлечь
из слота (п. 1.2.2), т.к. файлы, записанные на ней,
при пере- загрузке могут повредить операционную
систему изделия. Подобное повреждение не является
гарантийным случаем.
6
При включении зажигания (установка ключа в замке за-
жигания в положениеI,
см. «Руководство по эксплуатации автомобиля…») ОММН
автоматически включается в том ре- жиме, который был
установлен перед последним выключени- ем зажигания
(уровень звука (если он не превышал значение
«10»), источник воспроизведения и т.п.).
Если перед последним выключением зажигания (уста-
новка ключа в замке зажигания в положение0,
(см. «Руковод- ство по эксплуатации автомобиля…»)
ОММН было принуди- тельно выключено ручкойэнкодера,
позиция5(рисунок
1), то при включении зажигания оно автоматически не
включится.
Выключение звука
Для выключения звука нажмите кнопкуMUTE,
позиция4(рисунок
1). При этом в области постоянно присутствующей
информации появится значок.
Для включения звука нажмите кнопку повторно или
повер- ните ручкуэнкодера,
позиция5(рисунок
1) в любую сторону.
Кнопка MODE
КнопкаMODE,
позиция6(рисунок
1), служит для пере- ключения активных режимов
работы ОММН, при этом будут отображаться только
режимы «Радио
– Аудио(если
вставлен внешний носитель, содержащий аудиофайлы) –Навигация(если
загружена) – Воспроизведение музыки с телефона (если
телефон подключен)».
Регулировка громкости
Регулировка громкости осуществляется вращением ручкиэнкодера,
позиция5(рисунок
1), для увеличения гром- кости по часовой стрелке,
для уменьшения – против часовой стрелки.
ОММН запоминает уровень громкости отдельно для
каждого источника воспроизведения. Остальные
настройки аудио остаются неизменны.
Если при последнем выключении уровень громкости
превышал значение «10», то при включении ОММН
установит уровень громкости равный 10.
Органы управления на руле
На рисунке 2 приведены кнопки управления ОММН на
руле.
1
в режимах«Аудио»,
«Видео», «Фото» и «Музыка с теле- фона»–
переход к следующему файлу;
б) при нажатии с удержанием в режимах«Аудио»и«Видео»–
перемотка вперед (переход по текущему треку или файлу на 10 с
вперед и проигрывание в течение 2 с, и так до тех пор, пока
кнопка1(рисунок
2) остается нажатой);
– переключение активных режимов работы ОММН;
– аналог нажатия кнопкиMUTEна
лицевой панели ОММН;4–
прекращение разговора при входящем звонке при под- ключенном
телефоне. В других режимах:
в) при коротком нажатии:
в режиме«Радио»–
поиск до предыдущей по частоте ра- диостанции;
в режимах«Аудио»,
«Видео», «Фото» и «Музыка с теле- фона»–
переход к предыдущему файлу;
г) при нажатии с удержанием в режимах«Аудио»и«Ви-
6део»–
перемотка назад (переход по текущему треку или файлу на
10 с назад и проигрывание в течение 2 с, и так до
5тех
пор, пока кнопка1остается
нажатой);
– кнопка уменьшения громкости;
– кнопка увеличения громкости.
4
Рис. 2. Кнопки управления ОММН на руле
Цифрами на рисунке 2 обозначены следующие кнопки:1–
снятие трубки при входящем звонке при подключенном
телефоне. В других режимах:
а) при коротком нажатии:
в режиме «Радио»–
поиск до следующей по частоте радио- станции;
Главное меню
После каждого включения в ОММН активизируется ре-
жим предшествующий выключению.
Для перехода вГлавное
меню(рисунок
3) во всех режи- мах (кроме полноэкранныхВидео,
Фото, режима«Главного
меню»и
режима«Навигация»)
в нижнем левом углу при- сутствует кнопка.
Назначение экранных кнопок режима
«Навигация»описано
на стр. 20, п. 2.14.3.
Нажатием одной из кнопок, позиция7(рисунок
3), осу- ществляется переход в дополнительное
экранное меню (ри- сунок 4) и обратно.
7
1 2
3
4
5 6
15 14 13
12 11 10
9
8
7
Рис. 3. Главное меню
Для перехода в дополнительное экранное меню (рису-
нок 4) и обратно (рисунок 3) достаточно провести
пальцем по экрану справа налево и обратно
соответственно.
Цифрами на рисунке 3 обозначены следующие кнопки:
– индикатор подключения сети Интернет;
– индикатор подключения дополнительного
устройства по
Bluetooth®1;
– текущее время;
– индикатор уровня громкости;
– индикатор проигрывания с носителейSDилиUSB(в
данном случае воспроизведение осуществляется с
носителяUSB);
– кнопка переключения между режимами «День/Ночь»;
– кнопка перехода в дополнительное экранное
меню;
– кнопка перехода в режим «Навигация»;
– кнопка перехода в режим «Телефон»;
1является
зарегистрированным товарным знаком корпорации
Bluetooth® SIG, Inc.
8
– индикатор открытого окна главного меню;
– область текущей информации (в данном случае
отража- ется текущая дата);
– кнопка перехода в режим«Аудио»;
– кнопка перехода в режим«Настройки»;14–
кнопка перехода в режим«Радио»;
15–
кнопка перехода в режим«Информация».
Область постоянно присутствующей информации (по-
зиции1–6рисунка
3) отображается всегда, кроме полно- экранных
режимов просмотра«Фото»,
«Видео»и
режима
«Навигация».
– индикатор уровня громкости (в данном случае
звук от- ключен);
1
2
3
4
Рис. 4. Дополнительное экранное меню
– кнопка перехода в режим«Фото»;3–
кнопка перехода в режим«Видео»;
4–
кнопка перехода в режим воспроизведения аудиофайлов
с внешнего носителя через разъемAUX.

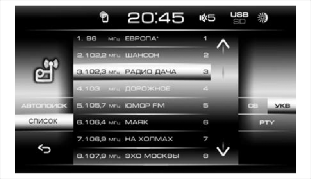

Режим «Радио»
Переключение в режим приема радиостанций
Переключение в режим приема радиостанций осу-
ществляется одним из следующих способов:
кнопкойРадиов
главном меню (кнопка15,
рисунок 3);
при включенном ОММН извлечением всех внешних нако- пителей (USB-флеш,SD-карту),
кроме внешнего носителя, подключенного черезAUX;
кнопкойMODE,позиция
6 (рисунок 1).
При активации режима«Радио»на
экране появится окно (рисунок 5).
1 2 3 4 5 6 7 8 9 10 11 12 13
Рис. 5. Окно режима «Радио»
Цифрами на рисунке 5 обозначены следующие
кнопки:
– интерактивная кнопкаГлавное
меню;
– интерактивные кнопки настройки частоты (при однократ-
ном нажатии частота меняется до ближайшей радиостан- ции). В
режиме ручной настройки частоты (п. 2.7.5) короткое нажатие
– перестройка частоты на 0,05 МГц, нажатие с удер- жанием –
ускоренная перестройка частоты;
– интерактивная кнопка для перехода в меню звуковых на-
строек;
– интерактивная кнопка запуска автопоиска с ознакоми-
тельным воспроизведением (каждая станция проигрывается
несколько секунд, после чего происходит переход к следую-
щей станции);
– частота текущей принимаемой радиостанции;
– восемь интерактивных кнопок для запоминания радио-
станций. При выборе радиостанции нажатием одной из вось- ми
интерактивных кнопок, то соответствующая кнопка выде- ляется
голубой жирной окантовкой;
– интерактивная кнопка переключения в меню автопоиска с
запоминанием всех найденных радиостанций;
– кнопка переключения диапазона принимаемых радио- волн (в
данном случае активирован диапазон УКВ);
– информацияPTY;
– информация, передаваемая по каналуRDS(в
случае приема радиостанции, поддерживающейRDS);
– индикатор приема сигнала в режиме«Стерео»;
– интерактивная кнопка для выбора станций по типу пере-
даваемых программ;
– индикатор ручного режима перестройки приемника (п. 2.7.5).
Ознакомительный автопоиск
Активация ознакомительного автопоиска без
запоми- нания производится нажатием на кнопку4(рисунок
5).
Признаком поиска будет изменение частоты посере-
дине экрана.
Поиск может быть прерван коротким нажатием на
кнопкуОбзор.
При нажатии на кнопкуСписок,кнопка7(рисунок
5), появится окно списка найденных радиостанций
(рисунок 6).
Для формирования списка радиостанций нажмите
кнопкуАвтопоиск(рисунок
6).
При коротком нажатии на соответствующую строку в
списке происходит проигрывание выбранной
радиостанции.

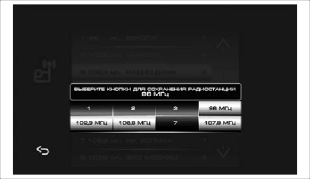

При длинном нажатии на соответствующую строку
списка (рисунок 6) появляется окно (рисунок 7)
для присвое- ния кнопке выбранной радиостанции.
Для сохранения в памяти ОММН выбранной радио-
станции коротко нажмите одну из кнопок.
Поиск станций по типу передаваемых программ
При нажатии на кнопку12(рисунок
5)PTYпоявится
список (рисунок 8).
Выберите из списка необходимый тип радиостанции
и нажмите кнопкуАвтопоиск(рисунок
8). ОММН переклю- чится в режим приема
радиостанций и начнет поиск. Если ОМНН не найдет
ни одной радиостанции по выбранному

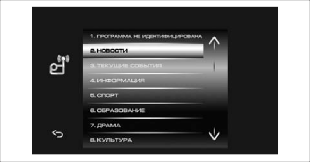

Рис. 8. Список станций по типу передаваемых программ
10
типу, то радиоприемник останется на приеме той радиостан- ции с
которой начался поиск.
Примечание.
Поиск станций по типу передаваемых программ до- ступен в режиме
включенногоRDS(п.
2.15.5) и только в диапазонахFM1-FM3.
Если Вы используете поиск по типу программыPTY,
пожалуйста, удо- стоверьтесь, что в Вашем регионе ведется
вещание радиопрограмм соответствующего типа. В противном случае
автоматическая на- стройка на радиостанцию не гарантируется.
ВНИМАНИЕ!
Включение функцииRDSможет
сократить число станций, принимаемых ОММН. Пожалуйста,
удостоверьтесь, что в Ва- шем регионе ведется вещаниеRDS-станций.
Ручной поиск станций
Для переключения приемника в режим ручной на-
стройки нажмите и удерживайте кнопкуMODEдо
появления индикатора ручного режима перестройки
приемника13(ри-
сунок 5).
Для перестройки частоты на 0,05 МГц вперед или
на- зад коротко нажмите соответствующую кнопку2(рисунок
5).
Для ускоренной перестройки частоты вперед или
на- зад нажмите и удерживайте соответствующую
кнопку2(ри-
сунок 5).
Для сохранения частоты найденной станции нажмите
и удерживайте любую из кнопок6(рисунок
5).
Выход из режимы ручной настройки происходит ав-
томатически через 5 с, если в течение 5 с не
нажимать кноп- ки2(рисунок
5).
Режим «Аудио»
Прослушивание аудиофайлов
Переход к окну«Меню
выбора аудиофайлов»(рису-
нок 9) можно осуществить следующими способами:
последовательным нажатием кнопкиМODE,позиция6(ри-
сунок 1), если подключено одно из устройств,SD-карта
или USB-флеш-накопитель и не было ранее запущено воспроиз-
ведения с одного из носителей. Источник воспроизведения будет
подсвечен в области постоянно присутствующей ин- формации
(позиция4,
рисунок 3).
подключением внешних накопителей(USB/SD),
на которых имеются аудиофайлы.
Примечание.
Условия корректнoго подключения приведены в при- ложении В.
Цифрами на рисунке 9 обозначены следующие
кнопки:1–
интерактивные кнопки переключения внешних
носителейUSBилиSD(в
данном случае аудиофайлы воспроизводятся сUSB-носителя);
11
– интерактивная кнопка возврата в окно
воспроизведения;
– интерактивная кнопка возврата вГлавное
меню;
– интерактивная кнопка для перехода на папку
верхнего уровня;
– таблица со списком аудиофайлов (список
формируется в соответствии с выбранным
фильтром (исполнитель, альбом, список всех
файлов);
– интерактивные кнопки пролистывания
текущего списка;7–
интерактивные кнопки сортировки аудиофайлов
(сверху вниз) по исполнителю, по названию,
по альбому, без сорти- ровки.
В режиме прослушивания аудиофайлов на дисплее
отображается окноАудиоплеера,рисунок
10.
1 2 3 4 5 6 7 8 9 10 11 12 13
Рис. 10. Окно Аудиоплеера
Цифрами на рисунке 10 обозначены следующие
кнопки:1–
интерактивная кнопка выхода в режим«Главного
меню»;2–
указатель времени воспроизведения аудиофайлов;
– индикатор процесса воспроизведения аудиофайлов с функцией
«перемотка»;
– интерактивная кнопка входа в режим настроек звука;
– обложка альбома текущего аудиофайла;
– интерактивная кнопка перехода на предыдущий файл;
– сверху вниз. Название композиции, название текущей папки,
имя исполнителя, название альбома;
– интерактивная кнопка воспроизведения или паузы (по-
следовательно);
– название композиции. Если название целиком не умеща- ется
в строке, то оно выводится в виде бегущей строки;
– интерактивная кнопка перехода к следующему файлу;11–
интерактивная кнопка выбора режима повтора прослу- шивания:
– интерактивная кнопка выбора режима случайного прои-
грывания. Значокуказывает
на то, что режим не активен. При активации кнопки11(рисунок
10) в режиме а) в случай- ном порядке воспроизводятся все
файлы в текущей папке. При активации кнопки11(рисунок
10) в режиме в) в случай- ном порядке воспроизводятся все
файлы на выбранном но- сителе.
Прослушивание аудиофайлов при различных вари- антах
подключения внешних носителей
При подключении одного из внешних носителей,USBилиSD,
при условии, что на носители записаны аудиофай-
лы, на экране автоматически откроется окно«Меню
выбора аудиофайлов»(рисунок
9).
12
При прослушивании аудиофайлов с одного из носи-
телей (например, черезSD)
и при подключении другого но- сителя (например,USB),открывается
окно меню выбора ау- диофайлов только что
подключенного носителя (рисунок 9).
При всех подключенных носителях (SD,USB)
и при прослушивании аудиофайлов с одного из них,
при отключе- нии другого, воспроизведение не
прерывается.
При всех подключенных носителях (SD,USB)
и при прослушивании аудиофайлов с одного из них,
при отключе- нии текущего носителя, ОММН
автоматически переключится в режим проигрывания
с другого источника (только если ра- нее музыка
с него уже воспроизводилась). При отключении
единственного подключенного носителя, ОММН
перейдет в режим «Радио»и
продолжит воспроизведение той радио- станции, на
которой режим «Радио»был
остановлен.
Режим «AUX»
Для осуществления воспроизведения аудиофайлов с
внешнего источника через разъемAUXнеобходимо
подклю- чить внешний источник (см. п. 1.6).
Нажатием кнопкиAUX(позиция4,
рисунок 4) переклю- читься в режимAUX.
При воспроизведении аудиофайлов с внешнего источ-
ника через разъемAUXдоступна
только регулировка уровня громкости (см. п.2.4).
Выбор папки/трека осуществляется только органами
управления внешнего источника.
Режим «Видео»
Выбор видеофайлов
Переход к режиму воспроизведения видеофайлов
(рисунок 11) можно осуществить нажатием кнопкиВидео,позиция3(рисунок
4).
Примечания:а)
При остановке воспроизведения видеофайла в
состояние «пауза» и переходе вГлавное
меню(рисунки
3 и 4), повторный переход в режим«Видео»переведет
ОММН в режим вос- произведения видеофайла с
момента остановки.
б) Условия корректного подключения приведены в
приложении В.
в) При движении автомобиля со скоростью более 5
км/ч будет забло- кирован вывод видеоинформации.
1 2 3 4 5 6
Рис. 11. Окно режима просмотра видеофайлов
Цифрами на рисунке 11 обозначены следующие
кнопки:
– интерактивная кнопка переключения источниковUSBилиSD(в
данном случае видеофайлы воспроизводятся сUSB-носителя);
– интерактивная кнопка для перехода по папкам;
– интерактивная кнопка возврата вГлавное
меню;
– интерактивная кнопка перехода в режим воспроизве- дения;
2.10.2.1 В режиме просмотра видеофайлов на дисплее ото-
бражается окноВидеоплеера(рисунок
12).
1 2 3 4 5 6 7 8 9 10
2.10.2.2 Цифрами на рисунке 12 обозначены
следующие
кнопки:
1–
интерактивная кнопка выхода в режим «Главного
меню»;
2–
указатель времени воспроизведения видеофайлов;
3–
индикатор процесса воспроизведения видеофайлов;
4–
интерактивная кнопка входа в режим настроекВидео;
5–
интерактивная кнопка перехода на предыдущий
файл;
6–
интерактивная кнопка воспроизведения или паузы
(последовательно);
1 2 3 4
5
6
7
– экран воспроизведения;
– интерактивная кнопка перехода на последующий файл;
Рис. 12. Окно Видеоплеера
– интерактивная кнопка выбора режима повтора прос-
мотра;
– общее время воспроизведения текущего файла.
2.10.2.3 При коротком нажатии на экран в режиме вос-
произведения ОММН переходит в полноэкранный режим. При повторном
нажатии на экран – полноэкранный режим выключается.
Режим «Фото»
Выбор файлов изображения
Переход к окну режима просмотра файлов изобра-
жений (рисунок 13) можно осуществить нажатием
кнопкиФото(позиция2,
рисунок 4).
Примечание.Условия
корректного подключения приведены в приложении
В. При движении автомобиля со скоростью более 5
км/ч режим «Фото»будет
заблокирован.
Рис. 13. Окно режима просмотра файлов
изображений
14
Цифрами на рисунке 13 обозначены следующие
кнопки:
– интерактивная кнопка переключения источниковUSBилиSD(в
данном случае видеофайлы воспроизводятся сUSB-носителя);
В режиме просмотра файлов изображений на дис-
плее отображается окноФотоплеера(рисунок
14).
1 2 3 4 5 6 7 8
Рис. 14. Окно Фотоплеера
Цифрами на рисунке 14 обозначены следующие
кнопки:
1–
интерактивная кнопка выхода в режим «Главного
меню»;2–
интерактивная кнопка входа в режим настроек
изобра- жения;
– интерактивная кнопка перехода к
предыдущему файлу;
– интерактивная кнопка воспроизведения или
паузы (последовательно);
– экран воспроизведения;
– интерактивная кнопка перехода к следующему
файлу;
– поворот изображения налево;
– поворот изображения направо.
При коротком нажатии на экран в режиме просмотра
ОММН переходит в полноэкранный режим. При
повторном нажатии на экран – полноэкранный режим
выключается.
15
Режим «Телефон»
Переход к окну режима «Телефон»
Переход к окну режима«Телефон»(рисунок
15) можно осуществить нажатием на кнопкуТелефон(позиция9,
рисунок 3).
1 2 3 4 5 6 7
Рис. 15. Окно режима «Телефон»
Цифрами на рисунке 15 обозначены следующие
кнопки:
1–
интерактивная кнопка выхода в режим «Главного меню»;2–
интерактивная кнопка вызова/выключения соединения;3–
интерактивная кнопка входа в режим настроек;
– поле набора номера абонента;
– клавиатура для набора номера;
– интерактивная кнопка выключения громкоговорящего режима
при разговоре по телефону;
– интерактивная кнопкапереходав
режим воспроизведе- ния аудиофайлов с телефона;
– интерактивная кнопка коррекции набора номера;
– интерактивная кнопка повторного набора номера, ото-
браженного в поле 4 (рисунок 15);
– интерактивная кнопка перехода в телефонную книгу;
– интерактивная кнопка для перехода в список избранных
номеров;
Примечание.Список
избранных номеров формируется вручную. Для этого необходимо
в загруженной адресной книге нажать и удерживать строку с
выбранным абонентом до появления символа звездочка в поле
имени абонента. Для удаления абонента из списка избранных
номеров необходимо войти в список избранного, выбрать строку
с именем абонента, нажать и удерживать до исчезновения имени
в списке.
– интерактивная кнопка для перехода к списку входящих и
исходящих звонков.
2.12.2 Набор номера
2.12.2.1 Наберите номер, используя цифровую клавиатуру (кнопка5,
рисунок 15). Для исправления ошибок набора используйте кнопку8(рисунок
15). Однократное нажатие удаляет последний введенный символ.
Нажмите кнопку2(рисунок
15) для вызова абонента. Для завершения разгово- ра нажмите
кнопку2(рисунок
15). Для повтора последнего набранного номера нажмите кнопку9(рисунок
15).
Примечание.При
наборе номера начинающегося с +, для ввода знака«+»нажмите
и удерживайте кнопку«0»на
клавиатуре.
Прием входящего звонка
Для приема входящего звонка нажмите кнопку2
(рисунок 15).
16
ВНИМАНИЕ!
При переводе ручки селектора передач в положение
задний ход ОММН переключается в режим камеры
заднего хода и у пользователя в случае
поступления входящего телефонного звонка
отсутствует возможность звонка принять или откло-
нить звонок (если не включен режим автоответа).
Громкость телефонного разговора при этом
регулируется.
Чтобы отключить во время разговора громкую связь
через ОММН и продолжить разговор через телефон,
нажми- те кнопку4(рисунок
15). Чтобы вернуть громкую связь, нажмите кнопку4(рисунок
15).
Для завершения звонка нажмите кнопку2(рису-
нок 15).
Окно телефонной книги
Для перехода в окно телефонной книги (рисунок
16) нажмите кнопку11(рисунок
15).
Рис. 17. Окно списка входящих и исходящих
звонков
Для загрузки телефонной книги нажмите кнопку1
(рисунок 16).
ВНИМАНИЕ!
Может потребоваться подтверждение доступа к
телефонной книге на смартфоне.
Время загрузки зависит от размера телефонной
книги и может занять несколько минут.
Для перехода в окно списка входящих и исходящих
звонков (рисунок 17) нажмите кнопку13(рисунок
15).
Для перехода в окно списка исходящих номеров
нажмите кнопку1(рисунок
17).
Для перехода в окно списка входящих номеров
нажмите кнопку2(рисунок
17).
Для перехода в окно списка непринятых вызовов
нажмите кнопку3(рисунок
17).
Для осуществления звонка из телефонной книги или
из списка входящих и исходящих звонков,
необходимо выбрать контакт из списка в окне
телефонной книги (рису-
2Рук-во
пользователя17
нок 16) или в окне списка входящих и исходящих звонков (рисунок
17), после чего отобразится окно телефонного соединения (рисунок
15).
Проигрывание аудиофайлов с телефона
В режимеBluetoothпри
условии поддержки телефо- ном протоколаA2DP,
возможно прослушивание аудиофай- лов,
воспроизводящихся на сотовом телефоне через ОММН.
Переключиться в этот режим можно нажав кнопку7(рисунок
15). Экран проигрывания аудиофайлов с телефона
(рисунок 18) аналогичен экрану воспроизведения
аудиофай- лов сSDиUSBкарты
памяти (п. 2.7 режим «Аудио»).
На время входящего/исходящего вызова воспроизве-
дение аудиофайла приостанавливается.
Поддержка форматов аудиофайлов для проигрывания
черезBluetoothограничивается
возможностями плеера в телефоне.
1 2 3 4 5
Рис. 18. Окно проигрывания аудиофайлов с телефона
ВНИМАНИЕ!
Поддержка отображения информации о проигрываемых
аудиофайлах со всех телефонов не гарантируется.
Цифрами на рисунке 18 обозначены следующие кнопки:1–интерактивная
кнопка выхода в режим «Главного
меню»;2–интерактивная
кнопка входа в режим настроек режима
«Телефон»;
–интерактивная кнопка перехода на предыдущий файл;
– интерактивная кнопка воспроизведения или паузы (по-
следовательно);
– интерактивная кнопка перехода на последующий файл.
Режим «Навигация»
Предупреждения и информация о безопасности
Навигационная программа«СитиГИД»поможет
Вам безопасно двигаться по дорогам, не
отвлекаясь на дисплей навигатора, а лишь слушая
голосовые подсказки.
В целях Вашей безопасности, не управляйте изде-
лием во время вождения автомобиля. Будьте
внимательны. Всегда следите за ситуацией на
дороге. Управляя машиной, старайтесь не смотреть
на экран ОММН; по возможности используйте
голосовые подсказки и информацию на повто-
рителе КПН (комбинации приборов с функцией
навигации). Во время управления автомобилем не
используйте функции навигационного ПО
(программного обеспечения), требую- щие
повышенного внимания (например, ввод пунктов
назна- чения, изменение настроек и т.д.). Перед
работой с такими функциями следует остановить
машину.
Изделие представляет собой лишь средство нави-
гации и не предназначено для точного определения
курса, расстояния, местоположения или
топографии. При исполь- зовании прибора в
реальных условиях следует внимательно сравнивать
показания изделия с показаниями других источ-
18
ников навигационной информации, включая дорожные
ука- затели, визуальные ориентиры, карты и т.д.
Для обеспечения безопасности следует всегда
выяснять причину различия в показаниях перед
продолжением навигации.
Проложенный маршрут служит лишь как ориентир при
движении. Вследствие строительства новых дорог и
появления новых маршрутов существует вероятность
того, что информация, находящаяся в базе
навигационного ПО, не будет соответствовать
действительности. Настоятельно рекомендуем Вам
действовать по ситуации и соблюдать все правила
дорожного движения.
Междворовые проезды, имеющиеся на карте, не
предназначены для сквозной навигации и
используются только для подъезда к точке финиша.
Программа рассчи- тывает маршрут по разрешенным
для навигации основным дорогам, даже если точки
старта и финиша находятся вблизи друг от друга.
Изделие использует бесплатные спутниковые сигна-
лы систем GPS/ГЛОНАСС. Любые изменения в
доступности и точности GPS и ГЛОНАСС, или в
условиях окружающей среды, могут повлиять на
действия изделия. Мы не несем ответственность за
доступность и точность системы GPS и ГЛОНАСС.
Система GPS (Global Positioning System) работа-
ет под управлением Правительства США, которое
одно несет ответственность за точность системы и
ее техническое содержание. В систему могут быть
внесены изменения, что повлияет на точность и
работу всего GPS оборудова- ния. Несмотря на то,
что данное изделие является точным навигационным
прибором, любой навигатор может быть неправильно
использован или интерпретирован, что делает его
опасным.
Сигналы со спутников GPS/ГЛОНАСС не способ- ны
проникать через твердые материалы (за
исключением
стекла). Когда Вы находитесь в здании или в
тоннеле – GPS/ ГЛОНАСС навигация не возможна.
Для определения местоположения требуются сигна-
лы как минимум от 4-х спутников GPS/ГЛОНАСС.
Прием сиг- налов может быть затруднен, если
поблизости есть высот- ные здания или деревья,
препятствующие прохождению сигналов.
Другие беспроводные устройства, находящиеся в
автомобиле, также могут послужить причиной
нестабильного приема сигналов GPS/ГЛОНАСС.
В навигационном ПО предусмотрена возможность
отражения транспортных заторов, состояния дорог,
других факторов, влияющих на безопасность и
скорость вожде- ния. Указанная функция возможна
при подключении сети Интернет (см. п. 2.15).
Навигационное ПО предназначено для исполь-
зования только в качестве вспомогательного
средства для навигации. Оно не должно
применяться в случаях, требую- щих точного
измерения направления, расстояния, местопо-
ложения или топографии.
2* 19
Запуск программы
Чтобы запустить навигационную программу необ-
ходимо выбрать вГлавном
менюОММН
кнопкуНавигация,позиция10(рисунок
3).
При запуске навигационного приложения на дис-
плее отобразится стартовое окно навигационной
програм- мы, в правом нижнем углу которого
отобразится версия навигационной программы
(рисунок 19).

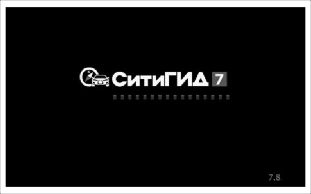

Рис. 19. Экран загрузки

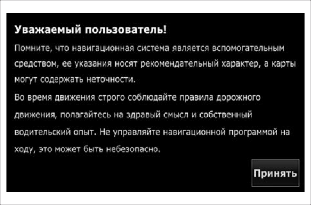

Рис. 20. Экран уведомления пользователя
После этого откроется экран карты (рисунок 21).
Перед началом использования программы, пожа-
луйста, изучите назначение основных управляющих
элемен- тов и кнопок.
2.14.2.3 После показа заставки на дисплее отобразится
уведомление пользователя программы (рисунок 20). После прочтения
нажмите кнопкуПринять.
20
Основные элементы экрана карты
Основные элементы экрана карты приведены на
рисунке 21.
Рис. 21. Экран карты
Основные кнопки управления и индикаторы экрана
карты, приведенные на рисунке 21:
– кнопкаСвернутьслужит
для перехода вГлавное
меню
ОМНН. Навигация при этом будет работать в фоне.

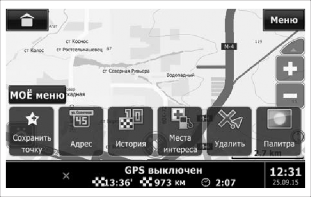

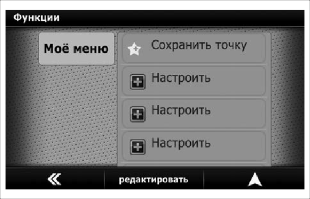

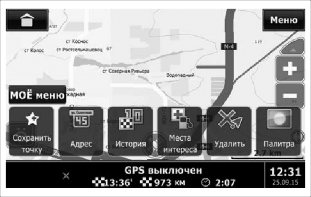

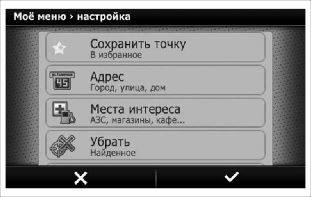

– кнопка служит для доступа к меню быстрого доступа
Моё меню;
– индикатор включенного беззвучного режима кнопкой
MUTE(позиция4,
рисунок 1);
– индикатор, отображающий соединение поBluetooth®;
– индикатор, отображающий на карте местоположение
автомобиля;
– кнопка позиционирования, появляющаяся при сдвиге карты,
позволяет вернуться к отображению карты относи- тельно
местоположения автомобиля;
– индикатор времени и даты;
– кнопкаКомпас,
при нажатии на которую можно развер- нуть карту в положениеСевер
сверху;
Примечание.При
движении карта будет автоматически ориентиро- ваться по
направлению движения автомобиля
10, 12–
кнопки изменения угла наклона карты;
11–
кнопки изменения масштаба карты;

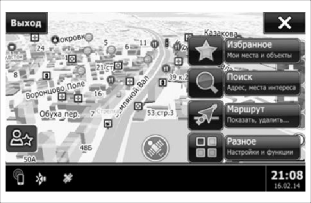

13– кнопкаМенюдля
вызова основного меню программы.
ВНИМАНИЕ!
После запуска навигационной программы текущее местопо- ложение
автомобиля может отображаться некорректно, если не включено
зажигание автомобиля. Т.к. данные для навига- ции ОММН получает
только при включении зажигания авто- мобиля (ключ в замке
зажигания переведен в положениеI).
2.14.4 Построение маршрута и переход к навигации
2.14.4.1 Маршрут в программе «СитиГИД»строится
от точки старта до точки финиша, а также может включать в себя
про- межуточные (дополнительные) точки. Для маршрутизации вСитиГИДиспользуются
детальные карты регионов.
Выбор финишной точки
Задать точку финиша вСитиГИДможно
разными способами:

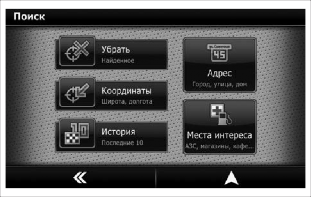

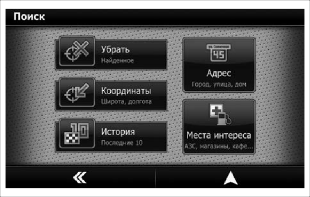

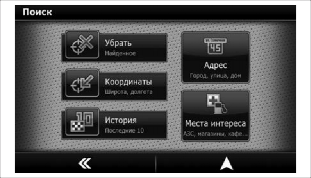

найдя точку финиша через менюПоиск(см.
п. 2.14.9);

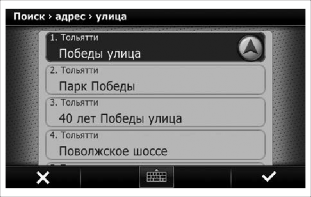

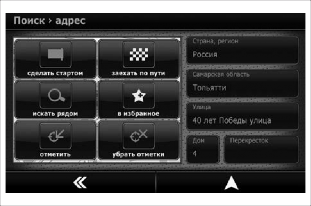

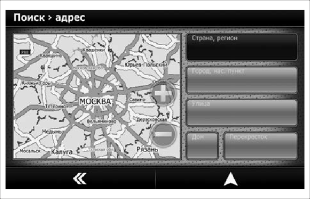

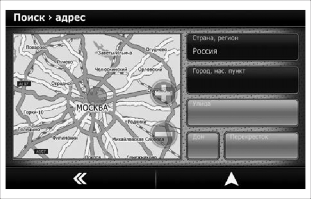

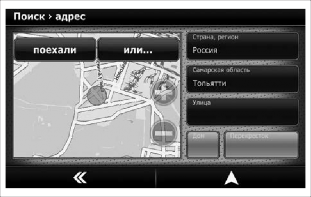

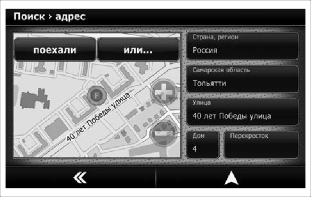

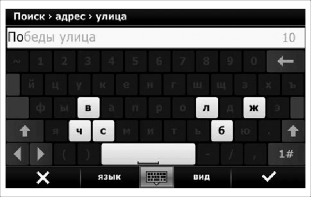

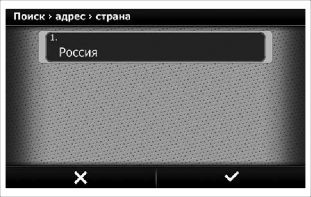

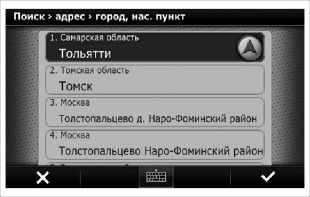

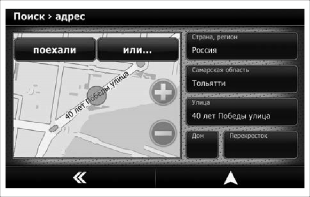

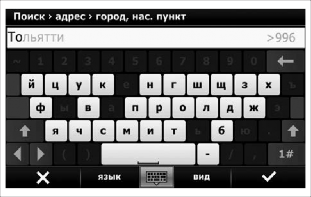

– по адресу (см. п. 2.14.10);

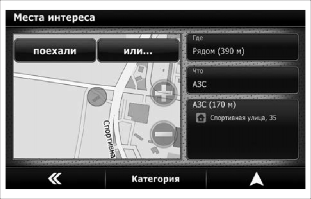

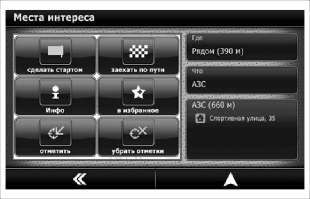

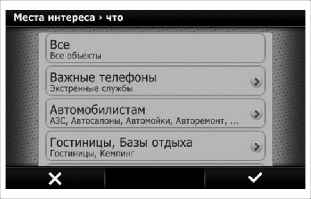

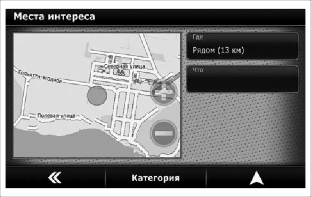

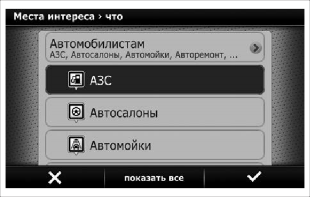

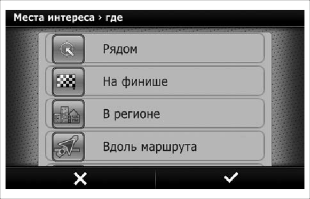

изМест
интереса(см.
п. 2.14.17);

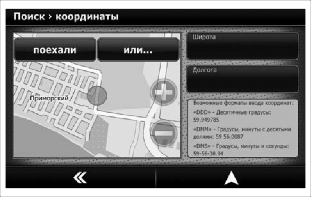

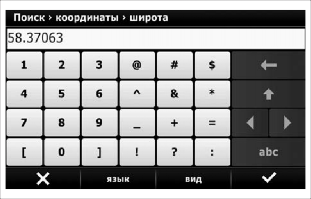

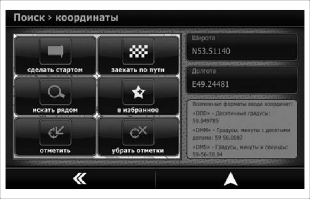

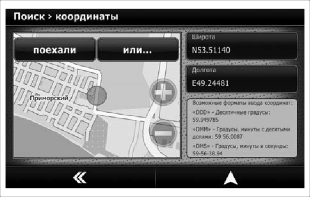

по координатам (см. п. 2.14.24 );

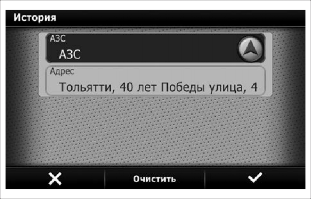

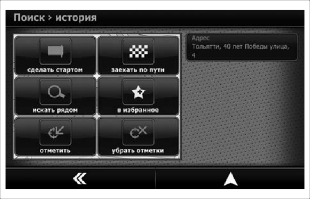

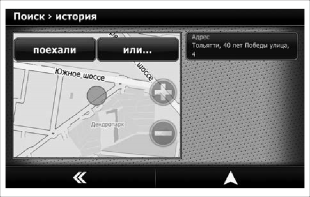

из истории поиска (см. п. 2.14.25);

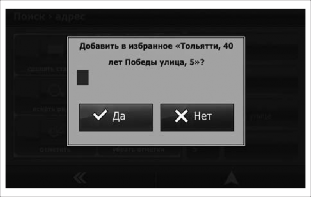

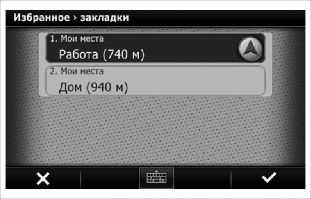

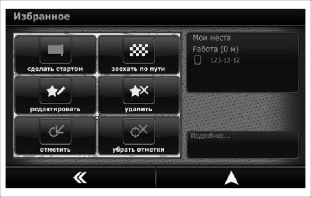

выбрав из сохраненных точек в менюИзбранное(см.
п. 2.14.27);
указав точку финиша вручную по карте, через всплываю- щее меню
на экране навигации (см. п. 2.14.30);

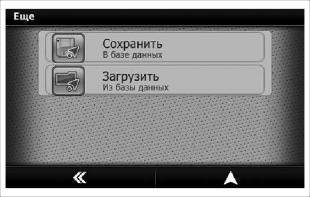

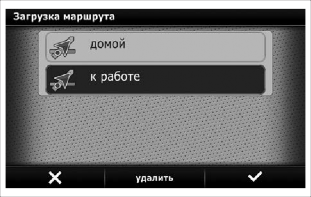

загрузив ранее сохраненный маршрут (см. п. 2.14.35).

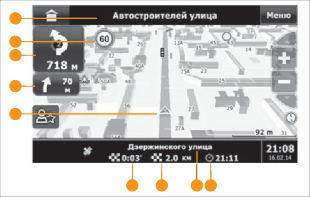

После выбора точки финиша программа произведет
расчет маршрута и перейдет в режим «Навигация»для
ото- бражения визуальных подсказок и ведения по
маршруту.
Маршрут позволяет Вам двигаться по заранее
выбранной траектории, которую, в свою очередь,
можете выбрать либо Вы сами, либо программа
предложит наи- более подходящую. Маршрут может
быть проложен либо по кратчайшему пути, либо по
оптимальному.
Оптимальный–
маршрут, учитывающий многие факторы. Такие как:
тип, класс дороги, скоростной режим, расстояние.
ВНИМАНИЕ!
Для автомобильной навигации предпочтительнее
исполь- зовать именно этот тип маршрута, так как
программа более точно рассчитывает путь и
предлагает самый оптимальный маршрут.
Кратчайший–
маршрут, не учитывающий тип, класс дороги,
скоростной режим. Кратчайший путь будет проло-
жен с учетом только кратчайшего расстояния.
Настроить тип маршрута можно в настройках нави-
гации (см. п. 2.14.37).
Основные элементы экрана «Навигация»
Перед началом использования программы, пожа-
луйста, изучите назначение основных управляющих
элемен- тов и кнопок на рисунке 22 – Экран
карты.
Рис. 22. Экран карты
Основные кнопки управления и индикаторы экрана
навигации, приведенные на рисунке 22:
– название улицы, по которой будет осуществляться дви- жение
после маневра;
– индикатор предупреждений о скорости, радарах (при наличии
в карте данной информации);
– индикатор первого маневра и расстояние до него;
– индикатор второго маневра и расстояние до него;
– индикатор местоположения на карте Вашего автомобиля;6–
ориентировочное время до финиша. Время рассчитыва- ется
исходя из данных карты и может отличаться от реально- го
времени в пути;
– расстояние до финиша;
– название улицы, по которой движется автомобиль;
– ориентировочное время прибытия к финишу.
22
Работа с меню программы
Меню быстрых действийМоё
меню(рисунок
23) вызывается при нажатии значка на экране
карты.
ВНИМАНИЕ!
Меню исчезает с экрана автоматически спустя
некоторое время либо после нажатия кнопки меню,
или после нажатия на любом свободном месте на
карте.
В данном меню могут быть расположены кнопки
вызова наиболее часто используемых функций. По
умол- чанию в«Моё
меню»добавлена
только кнопка сохранения текущих координат в«Избранное».
Чтобы добавить другие функции, нажмите на
пиктограмму«Настроить»,
и в открыв- шемся меню выберите необходимые
функции. В дальнейшем изменить настройки меню
быстрого доступа«Моё
меню»можно
разделе«Функции»(см.
пункт 2.14.38).
В дальнейшем изменить настройки меню быст- рого
доступаМоё
менюможно
в разделе«Функции»(см.
п. 2.13.39).
Главное меню
Для вызова главного меню (рисунок 24) программы
нажмите кнопкуМенюна
экране карты.
Главное меню программы (рисунок 24) позволяет
Вам перейти в следующие меню:
Избранное,
в котором можно посмотреть список и выбрать избранные точки для
прокладки маршрута.
Поиск,
с помощью которого можно найти финишную точку и проложить к ней
маршрут.

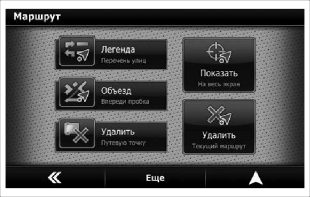

Маршрут,
в котором находится подменю для работы с про- ложенным
маршрутом.

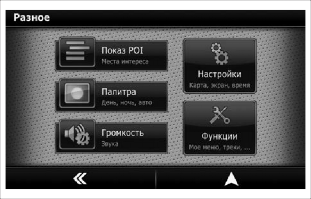

Разное,
в котором собраны настройки и дополнительные функции программы.
Рис. 23. Моё меню
Рис. 24. Главное меню программы
23
Для выхода из программы навигации нажмите кноп-
куВыходв
левом верхнем углу экрана.
Для закрытия главного меню нажмите кнопку закры-
тия менюв
правом верхнем углу экрана.
Также меню исчезает с экрана автоматически спу-
стя некоторое время при отсутствии действий со
стороны пользователя.
Меню «Поиск»
Для вызова менюПоиск(рисунок
25) программы нажмите кнопкуПоискна
экране карты.
Меню Поиск–
одна из самых важных возможностей программы. Оно
предназначено для поиска объектов по:
адресной базе в картах (кнопкаАдрес);
объектам на карте (кнопкаМеста
интереса);
координатам (кнопкаКоординаты);
истории поисков (кнопкаИстория),
в которую попадают 10 последних найденных объектов, к которым
прокладывался маршрут.
Найденные объекты при переходе на карту отмеча-
ются маркером. Удалить эти маркеры с карты можно
с помо- щью кнопкиУбрать
найденное.
Для отмены действия и быстрого перехода на карту
нажмите кнопку.
Для возврата в предыдущее меню нажмите кнопку.
Поиск по адресу
Для входа в меню поиска по адресу – нажмите
кнопкуПоисквГлавном
менюпрограммы
(см. рисунок 24).
Нажмите кнопкуАдрес(рисунок
25).
Рис. 25. Меню поиска
Рис. 26. Выбор адреса
24
Откроется страница выбора нужного адреса (рису-
нок 26). Адресные данные нужно вводить
последовательно, начиная со страны. После ввода
страны введите населенный пункт, затем улицу и
дом.
ВНИМАНИЕ!
При первом запуске программы все поля с адресными дан- ными
будут незаполненными. В процессе использования программы в эти
поля будут занесены данные, которые сохраняются, и их нужно
будет только корректировать по мере надобности.
Выбор страны
Для выбора страны – нажмите кнопкуСтрана,
регионв
меню адресного поиска (рисунок 26). В зависи-
мости от комплекта поставки будет показан список
стран, доступных для навигации (рисунок 27). Вы
можете прокручи- вать список вверх-вниз.
Выделите нажатием нужную страну.
Для подтверждения выбора нажмите кнопку.
Для возврата в предыдущее меню нажмите левую
нижнюю кнопку.
Поиск населенного пункта
Для ввода населенного пункта – нажмите кнопкуГород,
населенный пунктв
меню адресного поиска (рису- нок 28).
Рис. 27. Выбор страны
Рис. 28. Поиск населенного пункта
25
Последовательно введите все буквы из названия
населенного пункта, который Вам нужен (рисунок
29).
ВНИМАНИЕ!
После введения первого символа программа сразу
начинает поиск в списке.
Поиск по первому символу может занять некоторое
время. Цифры в строке поиска обозначают число
найденных объек- тов, включающих в себя
введенную комбинацию букв.
В строке ввода появится подсказка первого насе-
ленного пункта, соответствующего набранной
комбинации. Чтобы увидеть весь список (рисунок
30), нажмите кнопку(«Скрыть
клавиатуру»),чтобы
вернуть клавиатуру на
экран, нажмите эту кнопку еще раз. Если Вы ввели
название
неверно, Вы можете удалить символы и ввести
другие.
Вы можете прокручивать список вверх-вниз.
Нажмите на нужную строчку для выбора либо выде-
лите нажатием нужный населенный пункт.
Для подтверждения выбора нажмите кнопку.
Для возврата в предыдущее меню нажмите левую
нижнюю кнопку.
ВНИМАНИЕ!Знак
привязкинапротив
найденного пункта
позволяет проложить маршрут к центру населенного пункта без
дальнейшего ввода адреса.
Поиск улицы
Для ввода улицы – нажмите кнопкуУлица(рисунок
31) в меню адресного поиска.
ВНИМАНИЕ!Поиск
по первому символу может занять неко- торое
время.
Последовательно введите все буквы из названия
населенного пункта, который Вам нужен (рисунок
32).
Рис. 29. Ввод названия населенного пункта Рис.
30. Список населенных пунктов
26
ВНИМАНИЕ!Цифры
в строке поиска обозначают число найденных
объектов, включающих в себя введенную комби-
нацию букв.
В строке ввода появится подсказка первой улицы,
соответствующей набранной комбинации. Чтобы
увидеть весь список (рисунок 33), yажмите кнопку(«Скрыть
клавиатуру»),чтобы
вернуть клавиатуру на экран, нажмите эту кнопку
еще раз. Если Вы ввели название неверно, Вы
можете удалить символы и ввести другие.
Вы можете прокручивать список вверх-вниз.
Нажмите на нужную строчку для выбора либо
выделите нажатием нужный населенный пункт.
Для подтверждения выбора нажмите кнопку.
Для возврата в предыдущее меню нажмите левую
нижнюю кнопку.
ВНИМАНИЕ!Знак
привязкинапротив
найденной улицы
позволяет проложить маршрут к центру улицы без дальней- шего
ввода адреса.
Рис. 32. Ввод названия улицы
Рис. 31. Поиск улицы Рис. 33. Список найденных улиц
27
Поиск номера дома
Для ввода номера дома – нажмите кнопкуДом
в меню адресного поиска (рисунок 34).

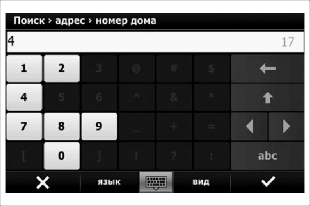

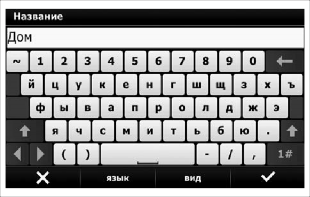

Последовательно введите все цифры и буквы номера
искомого дома (рисунок 35).
ВНИМАНИЕ!Для
ввода букв переключите раскладку клавиа- туры
кнопкойABC.
Если в списке карт присутствует нужный дом – он
отобразится в верхней строчке перечня.
Чтобы увидеть весь список, нажмите кнопку(«Скрыть
клавиатуру»), чтобы вернуть клавиатуру на
экран, нажмите эту кнопку еще раз. Если Вы ввели
название невер- но, Вы можете удалить символы и
ввести другие. Вы можете прокручивать список
вверх-вниз.
Нажмите на нужную строчку для выбора.
Для подтверждения выбора нажмите кнопку.
Для возврата в предыдущее меню нажмите левую
нижнюю кнопку.
ВНИМАНИЕ!Знак
привязкинапротив
найденной улицы позволяет сразу проложить
маршрут.
Если номер дома неизвестен, то имеется дополни-
тельная возможность – поиск по ближайшим
перекресткам.
Чтобы увидеть весь список улиц, нажмите кнопку(«Скрыть
клавиатуру»), чтобы вернуть клавиатуру на
экран, нажмите эту кнопку еще раз.
Рис. 34. Поиск номера дома
Рис. 35. Ввод номера дома в поиске
28
Задание финишной точки
Убедившись, что выбран правильный адрес, нажмите
кнопкуПоехалиили
кнопку(«На
карту»)(рису-
нок 36). В первом случае – сразу же будет
указана точка финиша, во втором – программа
спросит Вас – желаете ли Вы использовать
результаты поиска как точку финиша или нет.
Ответьте утвердительно.
ВНИМАНИЕ!При
выборе кнопки(«На
карту»)про-
грамма задаст вопрос: «Ехать к заданной точке?».
При отрицательном ответе программа перейдет в
режим карты.
Для возврата в предыдущее меню нажмите кноп- ку.

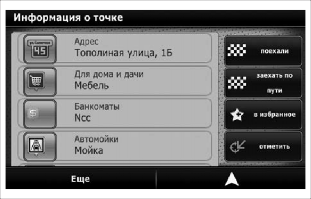

Дополнительные возможности меню «Адрес»
Нажав на миникарте кнопку«Или...»(рисунок
36), Вы попадете в дополнительное меню поиска по
адресу (рисунок 37).
В дополнительном меню (рисунок 37) Вы можете
сделать следующее:
Сделать стартом–
указать найденный адрес как точку старта маршрута.
ВНИМАНИЕ!При
установленной связи со спутниками ключ зажигания в положенииIнавигационная
система всегда рас- считывает маршрут от текущего
местоположения. Данный пункт может использоваться только для
построения и оценки различных маршрутов в условиях отсутствия
связи со спут- никами.
Заехать по пути–
указать найденный адрес как дополни- тельную точку маршрута.
Искать рядом–
искать объекты(«Места
интереса»)
рядом с найденным адресом.
В Избранное–
сохранить найденный адрес для удобства
Отметить–
показать участок карты с найденным адресом.
Убрать отметки–
убрать с карты отметки адресов или объ- ектов, которые были
сделаны во время предыдущего поиска.
Для отмены действия и быстрого перехода на карту
нажмите кнопку.
Для возврата в предыдущее меню нажмите кнопку.
Поиск объектов «Места интереса»
Поиск места подразумевает поиск объек- тов,
мест, точек наиболее важных и полезных для авто-
мобилиста или пешехода, таких какАЗС,
АГЗС, КАФЕ, АПТЕКИ, КИНОТЕАТРЫ, МАГАЗИНЫ,
ТОРГОВЫЕ ЦЕНТРЫ, РЕСТОРАНЫ,
ДОСТОПРИМЕЧАТЕЛЬНОСТИи
многое дру- гое. Если эти места обозначены на
карте – Вы можете найти их, используя меню«Места
интереса».
Для входа в меню поиска места – нажмите кнопку
«Пуск»в
главном меню программы.
Нажмите кнопку«Места
интереса».
Для того, чтобы определить область поиска –
нажмите кнопку«Где»(рисунок
38).
Откроется окно, в котором можно выбрать тип
поиска (рисунок 39). Возможные варианты поиска:
Рядом–
поиск вокруг центра мини-карты, радиус поиска задается кнопками
масштаба мини-карты, объекты сортируются по удалению от центра
мини-карты.
На финише–
поиск вокруг точки финиша, радиус поиска 1 км (доступно только в
режиме«Навигации»).
В регионе–
поиск по всей карте, объекты сортируются по удалению от центра
карты.
Вдоль маршрута–
ищет объекты вдоль проложенного маршрута (доступно только в
режиме«Навигации»).
Справа от маршрута–
ищет объекты по ходу движения автомобиля (доступно только в
режиме«Навигации»).
По адресу–
поиск вокруг заданного адреса, радиус поиска 1 км.
30
Рис. 38. Окно поиска объектов
Рис. 39. Выбор вариантов поиска
ВНИМАНИЕ!Если
точка финиша не задана, список доступ- ных областей поиска будет
отличаться.
Вы можете прокручивать список режимов вверх-
вниз. Нажмите на нужную строчку для выбора.
Для подтверждения выбора нажмите кнопку.
Для возврата в предыдущее меню нажмите левую
нижнюю кнопку.
2.14.18 Корректирование радиуса поиска вручную
2.14.18.1 Радиус поиска указан в поле«Где»(рисунок
40) и соответствует участку на мини-карте. Если вы хотите
изменить радиус поиска, воспользуйтесь кнопками«+»
или«–»для
изменения масштаба карты и увеличения или
уменьшения радиуса поиска.
2.14.19 Поиск по всем объектам
2.14.19.1 Если вы хотите найти объект по названию, выберите
раздел«Что»в
меню поиска«Мест
интереса». Вам будет предложено ввести название объекта.
Поиск по категориям
По умолчанию поиск ведется среди всех объектов
на карте. Для удобства поиска все объекты
разделены на категории. Нажмите кнопку«Категория»для
уточнения категории для поиска. Откроется список
основных категорий объектов (рисунок 41).
В данном меню можно использовать следующие типы
поиска:
искать черезВсеобъекты.
Если Вы не знаете, какой категории принадлежит искомый объект,
нажмитеВсеи
кнопку подтверждения;
Рис. 40. Показ радиуса поиска
Рис. 41. Выбор категории поиска
31
уточнить основную категорию для поиска. Если Вы знаете основную
категорию (например,АвтомобилистамилиМагазины)
– выберите нужную категорию(2)и
нажмите кнопку подтверждения;
уточнить подкатегорию для поиска. Если Вы знаете подкатегорию
(например,АЗСнаходится
в категорииАвтомобилистами
подкатегории АЗС), разверните список, нажав на клавишу со
стрелкой,
напротив нужной основной категории (рисунок 41). Затем выберите
нужную подкатегорию.
На рисунке 42 показано меню выбора подкатегории.
Выберите нужную категорию и нажмите кнопку
подтверждения.
Если Вы желаете вернуться обратно в список
основных категорий, нажмите кнопку.
Вы можете прокручивать список вверх-вниз.
Выберите конкретную категорию и нажмите кнопку
подтверждения.
Можно также посмотреть на карте все объекты в
данной подкатегории, нажав кнопку«Показать
все». Программа перейдет на карту и
отметит все объекты данной категории на ней.
Удалить эти отметки можно будет с помощью
функции«Убрать
найденное».
Если Вы желаете вернуться обратно в список
основных категорий, нажмите кнопку.
Поиск объекта
После выбора категории или подкатегории Вам
будет предложено выбрать объект из списка
найденного (рисунок 43). В список включены все
объекты, найденные в указанном радиусе поиска.
Вы можете двигать список вверх-вниз.
Рис. 42. Выбор подкатегории
Рис. 43. Окно выбора объекта
32
Если Вы хотите найти объект по названию,
перейдите к поиску объектов, нажав кнопку(«Открыть
клавиатуру»). На появившейся клавиатуре
(рисунок
44) начните набирать название нужного объекта.
Справа в строке ввода будет написано количество
подходящих объектов. Если искомый объект найден,
нажмите кнопку подтверждения.
Если Вы хотите скрыть клавиатуру и перейти к
списку объектов, нажмите на строку ввода или на
кнопку клавиатуры(рисунок
44).
В списке объектов выберите искомый объект.
Если вы хотите использовать объект в качестве
точки финиша, нажмите кнопку привязки.
Для того, чтобы отобразить окно с дополнительной
информацией об объекте и возможных действиях –
нажмите кнопку подтверждения.
2.14.22 Задание финишной точки
2.14.22.1 Убедившись, что выбран интересующий Вас объект,
нажмите кнопку«Поехали»или
кнопку(«На
карту») (рисунок 45). В первом случае – сразу же будет
указана точка финиша, во втором – программа спросит Вас –
желаете ли Вы использовать результаты поиска как точку финиша
или нет. Ответьте утвердительно.
ВНИМАНИЕ!При
выборе кнопки(«На
карту») программа задаст вопрос: «Ехать к заданной
точке?». При отрицательном ответе программа перейдет в режим
карты.
Рис. 44. Окно клавиатуры
Рис. 45. Просмотр выбранного объекта
3Рук-во
пользователя33
Дополнительные возможности меню «Места интереса»
Нажав на кнопку с описанием найденной точки,
можно увидеть детальную информацию об объекте
(рису- нок 46).
Нажав на мини-карте кнопку«Или...»,
Вы попадете в дополнительное меню поиска по
адресу (рисунок 47).
В дополнительном меню доступны следующие
возможности:
Сделать стартом–
указать найденный адрес как точку старта маршрута.
ВНИМАНИЕ!Если
связь со спутниками установлена, то марш- рут всегда
прокладывается от текущего местоположения.
Заехать по пути–
указать найденный адрес как допол- нительную точку маршрута.
Инфо–
получить детальную информацию об объекте.
В Избранное–
сохранить найденный объект для удобства частого использования.
Отметить–
показать участок карты с найденным адресом.
Убрать отметки–
убрать с карты отметки адресов или объектов, которые были
сделаны во время предыдущего поиска.
Для отмены действия и быстрого перехода на карту
нажмите кнопку.
Для возврата в предыдущее меню нажмите кноп- ку.
Рис. 46. Окно информации об объекте
Рис. 47. Дополнительное меню поиска
34
Поиск по координатам
Данная функция предназначена для поиска точек с
точным указанием ее местоположения по какой-либо
из существующих систем координат.
Для входа в меню поиска по координатам – нажмите
кнопкуПоисквГлавном
менюпрограммы.
Нажмите кнопкуКоординаты(рисунок
48).
Откроется меню поиска по координатам (рису- нок
49).
По очереди введите координаты широты и долготы
(рисунок 51).
Для подтверждения выбора нажмите кнопку.
Для возврата в предыдущее меню нажмите левую
нижнюю кнопку.
По умолчанию, вСитиГИДиспользуется
система записи координат в градусах в виде
десятичной дроби. Буквами обозначаются:«N»–
северная широта и«E»–
восточная долгота.
ВНИМАНИЕ!Буквы«N»и«E»вводить
необязательно.
Форматы ввода координат:
DDD – Десятичные градусы: 59.949785.
DMM – Градусы, минуты с десятыми долями: 59 56.0087.
DMS – Градусы, минуты и секунды: 59-56-38.94.
Нажав на мини-карте кнопку«Или...»,
Вы попадете в дополнительное меню поиска по
адресу (рисунок 52).
В дополнительном меню Вы можете сделать
следующее:
Сделать стартом–
указать найденную точку как точку старта маршрута.
ВНИМАНИЕ!Если
связь со спутниками установлена, то марш- рут всегда
прокладывается от текущего местоположения.
Заехать по пути–
указать найденную точку как дополни- тельную точку маршрута.
Искать рядом–
искать объекты («Места интереса»)
рядом с найденной точкой.
В Избранное–
сохранить точку для удобства частого использования.
Отметить–
показать участок карты с найденной точкой.
Убрать отметки–
убрать с карты отметки адресов или объ- ектов, которые были
сделаны во время предыдущего поиска.
Для отмены действия и быстрого перехода на кар-
ту нажмите кнопку.
Для возврата в предыдущее меню нажмите кноп- ку.
36
Рис. 51. Результат поиска координаты
Рис. 52. Дополнительное меню
История поиска
МенюИсториясоздано
для удобства поиска часто используемых объектов
или мест. Десять последних объектов, к которым
прокладывался маршрут – попадают вИсторию.
Эти объекты можно повторно использовать быстро,
вызвав их из этого меню.
Выбор объектаИсториикак
точки маршрута.
Для входа в менюИстории–
нажмите кнопку
ПоисквГлавном
менюпрограммы.
Нажмите кнопкуИстория(рисунок
53).
Откроется окноИстории
поиска(рисунок
54).
ВНИМАНИЕ!Вы
можете очистить список сИсторией,
нажав на кнопку«Очистить».
Вы можете прокручивать список вверх-вниз.
Выберите нужный объект.
Знак привязкипозволяет
проложить маршрут к объекту изИстории.
Для подтверждения выбора и перехода в меню
дополнительных действий нажмите кнопку.
Для возврата в предыдущее меню нажмите кноп- ку.
Рис. 53. Меню «Поиск» – «История»
Рис. 54. Окно истории поиска
37
Меню дополнительных действий
После выбора точки из«Истории»откроется
меню, в котором по нажатию кнопки«Или...»(рисунок
55) Вы получите доступ к дополнительным
действиям с этой точкой.
В меню дополнительных действий (рисунок 56) Вы
можете сделать следующее:
Сделать стартом–
указать найденную точку как точку старта маршрута.
ВНИМАНИЕ!Если
связь со спутниками установлена, то марш- рут всегда
прокладывается от текущего местоположения.
Заехать по пути–
указать найденную точку как допол- нительную точку маршрута.
Искать рядом–
искать объекты («Места интереса»)
рядом с найденной точкой.
В Избранное–
сохранить точкуВ
Избранномдля
удобства частого использования.
Отметить–
показать участок карты с найденной точкой.
Убрать отметки–
убрать с карты отметки адресов или объектов, которые были
сделаны во время предыдущего поиска.
Для отмены действия и быстрого перехода на карту
нажмите кнопку.
Для возврата в предыдущее меню нажмите кноп- ку.
Рис. 55. Окно просмотра точки из «Истории»
Рис. 56. Меню дополнительных действий
38
Меню «Избранное»
Для удобства использования программы Вы можете
сохранить наиболее часто используемые точки (Дом,
работаи
т.д.). Для этого:
выберите в поиске адрес, место интереса, координаты или
сохраненный в истории пункт;
в окне предварительного просмотра нажмите кнопку
«Или...»и
выберите пункт«В
избранное».
Программа выдаст предложение о сохранении«Добавить
в избранное…».
Для сохранения точки нажмите кнопкуДа(рисунок
57). Откроется меню редактирования точки, в котором можно
указать название точки, дополнительную информацию об этой точке.
Вы можете прокручивать список вверх-вниз.
Выберите нужную строку для редактирования
(рисунок 58).
Вы можете присвоить точке название, ввести
телефон, электронный адрес, информацию и т.д.
Рис. 57. Сохранение в Избранном
Рис. 58. Окно редактирования закладки
39
Нажмите на строку для редактирования инфор-
мации. Откроется окно редактирования (рисунок
59).
Введите информацию.
Для подтверждения ввода и перехода в меню
дополнительных действий нажмите кнопку.
Для возврата в предыдущее меню нажмите левую
нижнюю кнопку.
ВНИМАНИЕ!В
дальнейшем Вы можете отредактировать информацию
в разделе«Избранное»с
помощью допол- нительного меню«Или…».
Сохранение в«Избранном»произвольной
точки на карте.
Вы можете сохранить произвольную точку на карте
в«Избранном».
Для этого укажите точку на карте и во
всплывающем меню выберите пункт«В
избранное»(рису-
нок 60).
Рис. 59. Окно редактирования информации
Рис. 60. Информация о точке на карте
40
Сохранение текущего местоположения в «Избранное»
Вы можете сохранить в«Избранное»текущее
местоположение автомобиля. Для этого на экране
карты
Откроется список сохраненных точек (рису- нок
62). Вы можете прокручивать список вверх-вниз.
Выберите нужную строку.
Знак привязкипозволяет
проложить маршрут к объекту из«Избранное».
Для подтверждения выбора и перехода в меню
дополнительных действий нажмите кнопку.
Для возврата в предыдущее меню нажмите кноп- ку.
Рис. 61. Меню быстрого доступа
Рис. 62. Список сохраненных точек
41
Меню дополнительных действий «Избранное»
Выбрав объект из«Избранное»,
выберите кнопку
«Или…».
В дополнительном меню (рисунок 63) Вы можете
сделать следующее:
Сделать стартом–
указать найденную точку как точку старта маршрута.
ВНИМАНИЕ!Если
связь со спутниками установлена, то марш- рут всегда
прокладывается от текущего местоположения.
Заехать по пути–
указать найденную точку как допол- нительную точку маршрута.
Редактировать–
изменить информацию о сохраненной точке.
Удалить–
удалить сохраненную точку из«Избранное».
Отметить–
показать участок карты с найденной точкой.
Убрать отметки–
убрать с карты отметки адресов или объ- ектов, которые были
сделаны во время предыдущего поиска.
Для отмены действия и быстрого перехода на карту
нажмите кнопку.
Для возврата в предыдущее меню нажмите кноп- ку.
Задание точки маршрута на карте
Вы можете задать точку маршрута произвольно,
выбрав её на карте.
Для этого:
Передвиньте карту в нужный район.
ВНИМАНИЕ!При
необходимости измените кнопками«+»
или«-»масштаб
карты и кнопками«»или«»угол
наклона карты.
– Нажмите на том участке карты, который Вы хотите сделать точкой
финиша.
Рис. 63. Меню дополнительных действий
Рис. 64. Меню работы с точкой на карте
42
Нажмите на появившуюся кнопку вызова дополнительного меню.
Появится меню с информацией об объектах рядом с
этой точкой (рисунок 64).
ВНИМАНИЕ!Если
Вы выберете близлежащий объект из списка,
маршрут будет проложен к этому объекту. Если
объект не будет указан, то все действия будут
совершаться с той точкой, которую Вы отметили на
карте.
С выбранной точкой Вы можете сделать следующее:
Поехали–
указать найденную точку как точку финиша.
Заехать по пути–
указать найденную точку как допол- нительную точку маршрута.
В Избранное–
сохранить точку вИзбранноедля
удобства частого использования.
Отметить–
показать участок карты с найденной точкой.
Еще–
вызвать дополнительное меню, в котором можно:а)
Информация–
просмотреть сведения о выбранной точке на карте – адрес,
координаты точки, версию карты.
б) Установить точку как точку старта–
для просмотра маршрута с точкой старта, отличной от текущего
место- положения.
ВНИМАНИЕ!При
установленной связи со спутниками ключ зажигания в положенииIнавигационная
система всегда рассчитывает маршрут от текущего местоположения.
Данный пункт может использоваться только для построения и оценки
различных маршрутов в условиях отсутствия связи со спутниками.
Для отмены действия и быстрого перехода на карту
нажмите кнопку.
Меню «Маршрут»
Выберите вГлавном
менюпункт«Маршрут».
В данном меню (рисунок 65) Вы можете сделать
следующее:
Рис. 65. Меню «Маршрут»
Показать–
показать весь маршрут от точки старта до точки финиша на экране.
Удалить–
удалить текущий маршрут.
Легенда–
показать схему движения с указанием улиц, маневров и
расстоянием.
Объезд–
отметить участок длиной 1 км как пробку и рас- считать маршрут в
объезд этого участка (при возможности).
Еще–
вызвать дополнительное меню, в котором можно:
Сохранить маршрут–
сохранить проложенный маршрут в базе данных программы.
Загрузить маршрут–
позволяет загрузить сохраненный маршрут.
Для закрытия меню «Маршрут» и быстрого пере-
хода на карту нажмите кнопку.
43
Для того, чтобы оценить построенный маршрут,
вызовитеМеню
– Маршрут – Показать.
Масштаб карты установится таким, чтобы весь
маршрут поместился на экране (рисунок 66).
Для удаления маршрута вызовитеМеню
– Марш- рут – Удалить.Маршрут
будет удален.
2.14.32 Удаление промежуточной точки
2.14.32.1 Для удаления промежуточной точки маршрута вызовитеМеню
– Маршрут – Удалить путевую точку.Точка
будет удалена.
ВНИМАНИЕ!Первой
будет удалена промежуточная точка, установленная первой.
Легенда
Легенда–
список маневров по маршруту.
Для отображенияЛегендывызовитеМеню
– Маршрут – Легенда(рисунок
67). Откроется список маневров по маршруту. Вы
можете прокручивать список вверх-вниз.
Для того, чтобы посмотреть какой-либо из
участковЛегенды,
два раза нажмите на него или выберите участок и
нажмите кнопкуПоказать.
Место маневра будет отмечено и показано на
карте.
Для выхода изЛегендыи
возврата на карту нажмите кнопку.
Объезд
Если Вы хотите объехать участок, по которомуСитиГИДпроложил
маршрут, при подъезде к этому участку вызовите
функциюОбъезд:
Меню – Маршрут – Объезд.
44
Рис. 66. Меню – Маршрут – Показать
Рис. 67. Меню – Маршрут – Легенда
Программа отметит участок 1 км как пробку и
рассчитает маршрут в объезд этого участка, если
это возможно.
ВНИМАНИЕ!Исходя
из картографической информации программа может не найти
вариантов объезда. В этом случае маршрут не изменится.
Расширенное меню «Еще»
Расширенное меню«Еще»(рисунок
68) дает доступ к функциям сохранения и загрузки
маршрутов.
Вы можете сохранить проложенный Вами марш- рут.
Для этого в менюМаршрут
– Ещевыберите
пункт
«Сохранить в базе данных».
Вам будет предложено ввести название сохра-
няемого маршрута (рисунок 69).
Для подтверждения выбора нажмите кнопку.
Для отмены сохранения и возврата в предыдущее
меню нажмите кнопку.
Рис. 68. Расширенное меню «Еще»
Рис. 69. Сохранение маршрута
45
Для загрузки сохраненного маршрута откройте базу
данных сохраненных маршрутов. Для этого вМеню
– Маршрут – Ещевыберите
пункт«Загрузить
маршрут»(рисунок
70).
Откроется база данных сохраненных маршрутов. Вы
можете прокручивать список вверх-вниз.
Выберите маршрут для загрузки. Для подтверж-
дения выбора нажмите кнопку.
Для отмены сохранения и возврата в предыдущее
меню нажмите кнопку.
Если Вы хотите удалить сохраненный маршрут,
нажмите на кнопку«Удалить».
Меню «Разное»
В меню«Разное»(рисунок
71) собран функционал программы, связанный с ее
настройками.
Показ POI–
настройка отображения навигационных объектов
(POI) на карте. Дает возможность отображать на
карте только интересующие пользователя объекты (АЗС,магазины,театрыи
т.п.).
Палитра–
выбор вида интерфейса навигационной программы.
Возможны 2 режима:
Дневная палитра. Вид дисплея выбирается вручную.
Ночная палитра. Вид дисплея выбирается вручную
Громкость–
выбор уровня громкости голосового сопровождения
при ведении по маршруту. Более точно громкость
можно подрегулировать ручкой энкодера (рис. 1,
поз.5)
в момент передачи звука голосового
сопровождения.
Примечание.При
выборе установкиЗвук
отключенбудет
отсут- ствовать только звук голосового
сопровождения от навигационной системы. Звук
ОММН в основных режимах (Радио, Аудио)
остается включенным.
46
Рис.70. Загрузка сохраненных маршрутов
Рис. 71. Меню «Разное»
Настройки–
переход в системные настройки навигационной
программы.
Функции–
переход в меню дополнительных функций
навигационной программы.
Настройки
Настройкивызываются
через пунктМеню
– Раз- ное – Настройки(рисунок
72).
ВНИМАНИЕ!Многие
пункты в менюНастройкиявляются
списками и прокручиваются по вертикали.
Для удобства пользователя настройки сгруппиро-
ваны в разделы:
– Система–
настройки клавиатуры, синхронизации вре- мени и часового
пояса:
а)Время–
установки синхронизации времени по GPS и выбор часового
пояса.
б)Языки
ввода–
выбор необходимых языков для исполь- зования при вводе
данных с клавиатуры.
– Карты–
настройки, относящиеся к отображению карты в программе.
Открыть карты–
указать, какие именно карты включать в атласы (атлас –
совокупность обзорных и детальных карт региона,
использующихся для поиска и маршрутизации).
Автомасштаб:
а)Нет–
не использовать автомасштаб.
б)Фиксированный
наклон–
использовать автомасштаб с углом наклона, назначенным кнопками
изменения пер- спективы на экране навигации.
в)Автонаклон
2D-3D–
использовать автомасштаб, при увеличении скорости переводить карту
из 2D в 3D.
Рис. 72. Настройки
г)Автонаклон
3D-2D–
использовать автомасштаб, при увеличении скорости переводить карту
из 3D в 2D.
Отображать дорожные знаки–
включить отображение на карте дорожных знаков и светофоров.
Отображать радары–
включить отображение на карте радаров.
Отображать одностороннее движение–
показывать улицы с односторонним движением на карте.
Размер текста–
размер текста для вывода названий улиц и номеров домов
(рекомендуется нормальный размер).
Названия улиц горизонтально–
отображать названия улиц не вдоль дорог, а горизонтально.
Вращать карту по движению–
автоматически раз- ворачивать карту по движению (рекомендуется).
в)Показ
POI– включить
или выключить отображение всех или определенных категорий POI.
47
г)Инфо–
отобразить информацию об активной карте (название, версия).
– Интерфейс:
а)Палитра–
переключение между ночным или дневным режимами.
б)Вид
масштаба–
тип отображаемого масштаба карты (линейный или числовой) и
возможность отключения отображения масштаба.
в)Движение
по полосам–
отображать подсказки о полосах движения (при наличии
информации в картах. Имеется не у всех поставщиков
картографических данных).
г)Голосовой
пакет–
выбор голосовых пакетов.
– Предупреждения:
а)Перед
маневром–
время, за которое следует выдавать голосовое предупреждение
о следующем маневре.
б)К
дорожным знакам–
типы предупреждения о прибли- жении к дорожным знакам
(значок на экране, звуковое предупреждение).
в)К
радарам–
типы предупреждения о приближении к ра- дарам (значок на
экране, звуковое предупреждение).
г)Превышение
скорости–
установка порога превышения скорости, после которого нужно
выдавать звуковое преду- преждение о превышении.
д)К
объектам–
указание дополнительных типов объектов, при приближении к
которым следует выдавать голосовое предупреждение.
е)О
маневре дополнительно–
дополнительное предупреж- дение за 150 метров до маневра.
ж)При
выезде на перегон–
предупреждение о длинном прямом участке маршрута.
з)На
длинном перегоне (периодически)–
напоминание во время движения по длинному участку маршрута о
рас- стоянии.
и)При
изменении маршрута–
уведомлять голосом при автоматическом изменении маршрута.
48
– Настройки маршрута:
а)Тип
маршрута:
Оптимальный–
маршрут для автомобилистов (учиты- вающий ПДД), при построении
маршрута используется критерий минимального времени достижения
финиша с учетом статистических данных о заторах.
Кратчайший–
маршрут для автомобилистов (учитывающий ПДД), при построении
маршрута используется критерий минимальной дистанции маршрута.
б)Цвет
маршрута–
настроить цвет маршрута. Имейте ввиду, что в некоторых вариантах
цвет маршрута может отличаться в дневном и ночном режимах.
в)Пересчет
при удалении–
дистанция, на которой при уходе с маршрута он будет пересчитан.
г)Использовать
типы дорог–
включение или исключение маршрутизации по определенным типам
дорог – дворовым проездам, платным и грунтовым дорогам,
объездным карманам. При этом маршрутизация по внутридворовым
проездам используется только в случае, когда точка старта или
финиша находятся на внутридворовой территории. Сквозная
маршрутизация по дворовым проездам в прог- рамме не
используется.
д)Разрешить
развороты–
стратегия маршрута, при которой до определенного момента
предлагается вернуться на маршрут в случае ухода с него.
е)Учитывать
сторону дороги–
начинать маршрут с учетом стороны дороги.
ж)Строить
подробный маршрут–
программа строит подробный маршрут по всем картам. Если пункт
отключен, то подробный маршрут строится только по текущей карте,
далее используется обзорная карта. При переходе на следующую
карту региона маршрут корректируется.
– По умолчанию–
сброс всех настроек программы на заданные по умолчанию.
2.14.38 Функции
2.14.38.1 В меню«Функции»(рисунок
73) можно выполнить следующие действия:
настроить кнопки в«Моё
меню»;
развернуть карту наСевер.
Функция «Моё меню»
Для того, чтобы настроить кнопки в«Моё
меню», вызовитеМеню
– Разное – Функции – Моё меню(рисунок
74).
Выберите кнопку из набора, которую Вы хотите
заменить и нажмите кнопкуРедактировать.
Откроется список доступных действий для до-
бавления в«Моё
меню»(рисунок
75). Список можно про- кручивать вверх-вниз.
Из открывшегося списка выберите необходимую
функцию, которую Вы хотите вызывать по данной
кнопке из
«Моё меню», и два раза нажмите на нее или
нажмите кнопку.
В результате кнопка меню будет запрограммирована
на новую функцию.
Для отмены сохранения и возврата в предыдущее
меню нажмите кнопку.
Функция «Север сверху»
Для того, чтобы развернуть карту так, чтобы
север был вверху, вызовитеМеню
– Разное – Функции – Север сверху.
Кроме того, развернуть карту на север можно
следующими способами:
нажать на значок компаса на экране навигации;
Рис. 73. Меню – Разное – Функции
Рис. 74. Меню – Разное – Функции – Моё меню
4Рук-во
пользователя49
ВНИМАНИЕ!Нажатие
на значок компаса устанавливает в положение«Север
сверху»только
в режиме карты. В режиме
«Навигации»карта
ориентирована по движению автомобиля.
с помощью длительного нажатия на кнопку увеличения или
уменьшения масштаба на экране навигации.
2.14.41 Описание основных терминов
2.13.41.1 Основные термины:
Радары–
набор радаров и камер слежения.
Места интереса (POI)–
объекты на карте, например –
банкоматы,АЗС,аптекии
т.д.
GPS–
спутниковая система навигации.
Режим «Настройки»
Режим общих настроек
Переключение в окно общих настроек (рисунок 76)
осуществляется нажатием на кнопку14(рисунок
3).
Цифрами на рисунке 76 обозначены следующие
кнопки:
– интерактивная кнопка возврата в предыдущее меню;
