Вам потребуются |
- ключи "на 17" и "на 19",
баллонный ключ
- два сверла Ж4 мм
|
Перед началом работы
Установите рычаг переключения передач в
нейтральное положение.
Снимите переднюю крышку ремня привода
распределительного вала.
Слишком сильное натяжение ремня
приводит к повышенному износу подшипников водяного насоса и натяжного
ролика.
При слабом натяжении ремня возможно
нарушение фаз газораспределения из-за перескакивания ремня по зубьям
шкива распределительного вала. Кроме того, нарушение регулировки
приводит к повышенному износу ремня.
Предупреждение
Проворачивайте
коленчатый вал по часовой стрелке (в сторону вращения коленчатого вала)
только за болт крепления к нему шкива. Запрещается проворачивать
коленчатый вал за шкив распределительного вала.
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
|
|
1. Проверните
коленчатый вал баллонным ключом за болт крепления шкива
привода генератора через отверстие в нише правого колеса
(чтобы легче провернуть вал, можно вывернуть свечи
зажигания). |

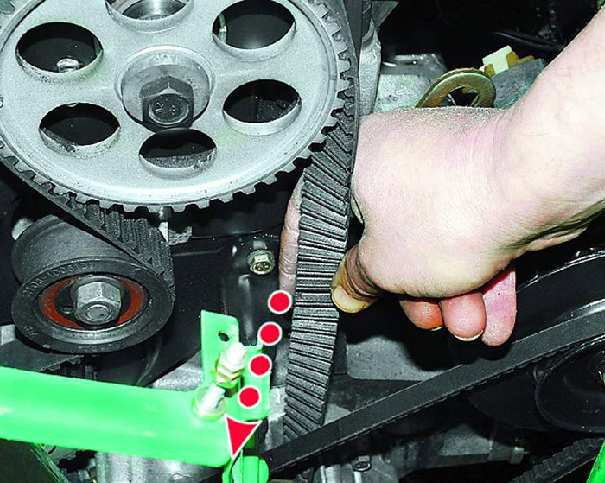

2. Проверьте
натяжение ремня: его ведущая ветвь должна поворачиваться
на 90° от усилия пальцев (15–20 Н или 1,5–2 кгс),
приложенного посередине между шкивами коленчатого и
распределительного валов. |
3. Если
натяжение не соответствует указанному, ослабьте гайку
крепления натяжного ролика. |
|
|
|
4. Для
натяжения ремня поверните натяжной ролик против часовой
стрелки (примерно на 10–15°), для ослабления – по
часовой стрелке. При отсутствии специального ключа
вставьте два сверла в отверстия ролика... |
5. ...с
помощью отвертки поверните ролик в соответствующую
сторону и, удерживая ролик в этом положении, затяните
гайку его крепления. |

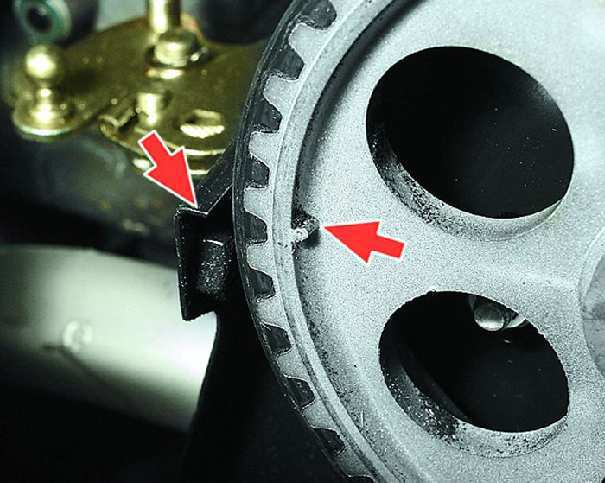

6. Проверните
коленчатый вал на два оборота и проверьте совпадение
меток ВМТ (см.
подраздел 10.1.) и натяжение ремня. При
необходимости повторите регулировку. После регулировки
установите переднюю крышку. |
|
