1. Ослабьте
затяжку скобы крепления оболочки тяги привода крана
отопителя и выведите тягу из-под скобы. |

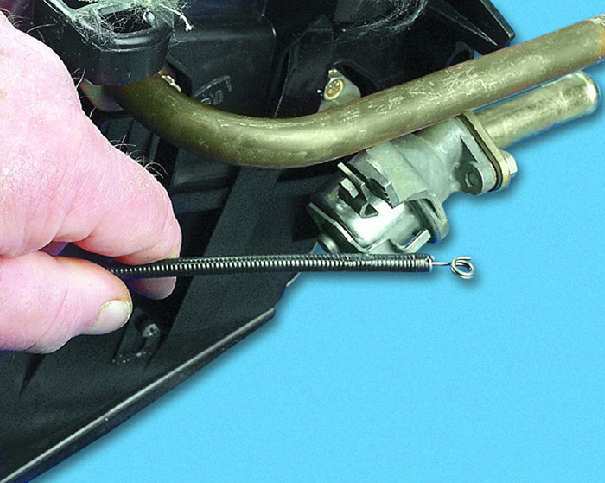

2. Подденьте
отверткой тросик тяги управления краном отопителя и... |
3. ...отсоедините
тягу привода крана отопителя от рычага крана. |
|
|
|
4. Откройте
крышку воздухопритока и снимите скобу крепления оболочки
тяги. |
5. Снимите
трос тяги привода крышки воздухопритока с рычага крышки. |

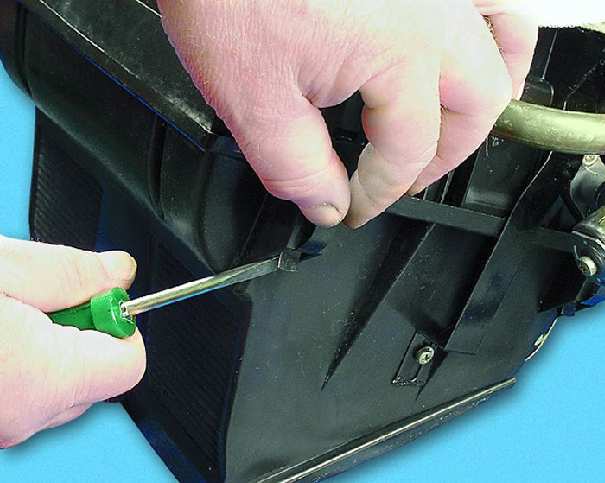

6. Подденьте
отверткой и снимите четыре пружинные защелки кожухов
радиатора и отопителя (показана одна). |
|
|
|

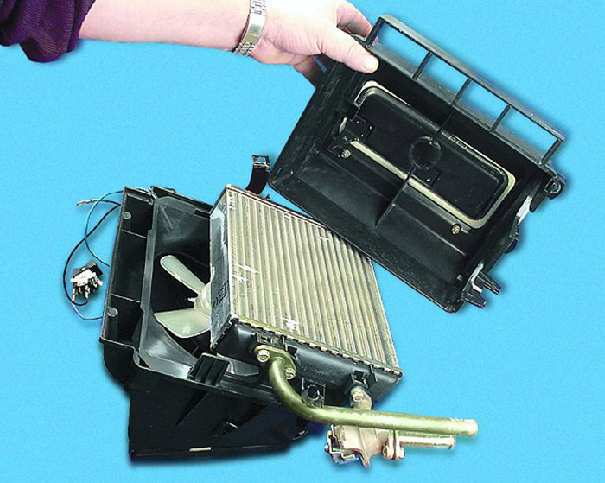

7. Снимите
кожух радиатора.
|

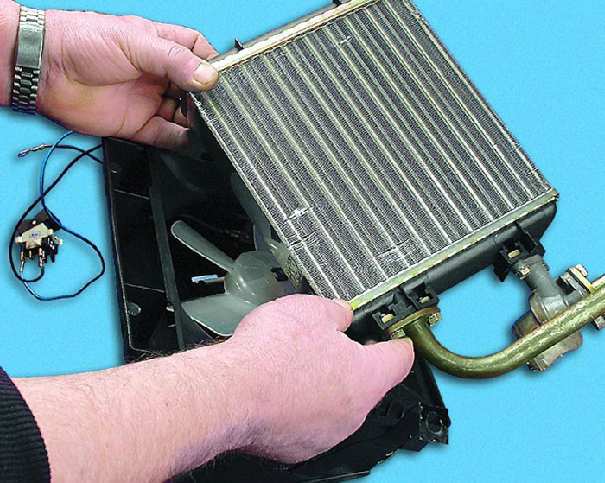

8. Выньте
радиатор отопителя из кожуха отопителя.
|

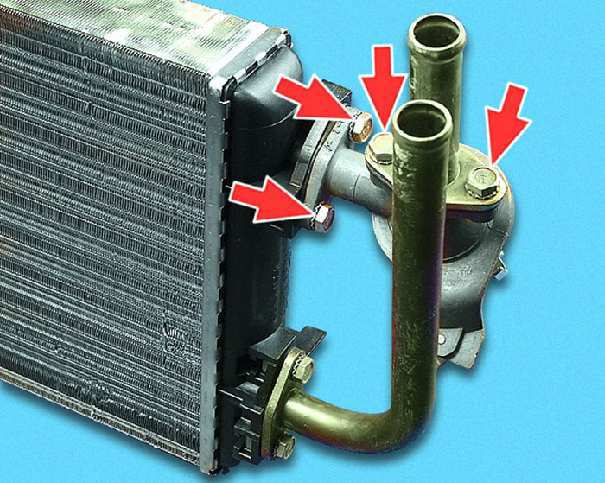

9. Для
замены крана отопителя отверните четыре болта его
крепления (два – к радиатору и два – к трубке подвода
охлаждающей жидкости). Уплотнительные прокладки (две)
между фланцами крана и радиатора, а также трубки
замените новыми. |
|
|
|
10. Установку
радиатора отопителя выполняйте в порядке, обратном
снятию. |
11. Снимите
стопорную пластину крепления крыльчатки электродвигателя
отопителя, поддев ее отверткой. |

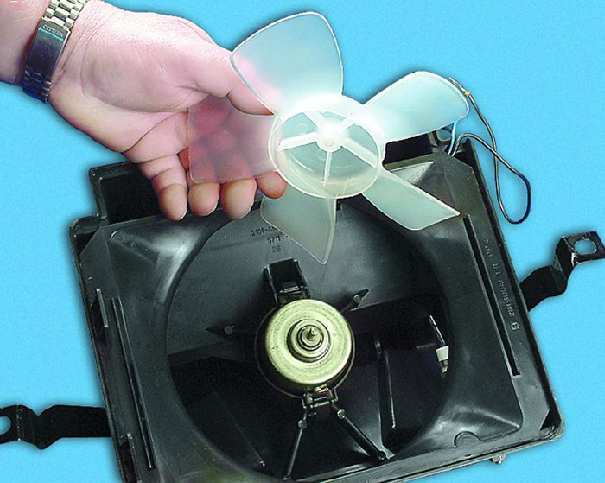

12. Снимите
крыльчатку с вала электродвигателя. |
|
|
|
13. Поддев
отверткой, снимите две пружинные скобы крепления
электродвигателя к кожуху отопителя. |
14. Снимите
направляющий кожух вентилятора. |
15. Снимите
наконечники проводов с контактов добавочного резистора. |
|
|
|
16. Выведите
провода электродвигателя из нижней крышки отопителя (под
воздухо-распределительной крышкой) и... |
17....из
отверстия кронштейна электродвигателя в кожухе отопителя. |
18. Выньте
электродвигатель из кожуха отопителя. |
|
|
|
19. Поддев
отверткой, снимите стопорное кольцо с вала
электродвигателя. |
20. Снимите
две резиновые подушки с корпуса электродвигателя. |
21. Снимите
две шайбы с вала электродвигателя. |
|
|
|
22. Отверните
два винта крепления крышки электродвигателя со стороны
коллектора. |
23. Выньте
из пазов корпуса электродвигателя две закладные гайки
(показана одна). |
24. Подденьте
крышку электродвигателя отверткой и... |
|
|
|

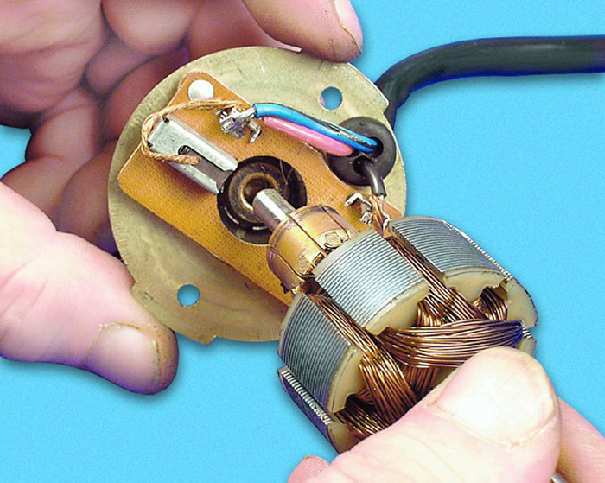

25. ...снимите
ее в сборе с щетками и щеткодежателем. |
26. Выньте
ротор электродвигателя из корпуса. |

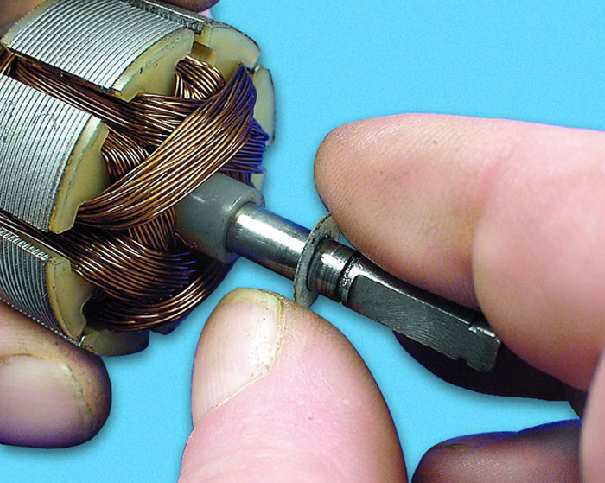

27. Снимите
шайбу с вала ротора. |
|
|
|
28. Зачистите
коллектор мелкой шлифовальной шкуркой и протрите
спиртом. |
29. Смажьте
моторным маслом подшипники скольжения вала ротора
элетродвигателя (в корпусе электродвигателя и в крышке
со стороны коллектора). |
30. Заведите
шины щеток за щеткодержатель (для облегчения установки
ротора). |
|
|
|
31. Вставьте
вал ротора электродвигателя в подшипник крышки со
стороны коллектора. |
32. Выведите
шины щеток из зацепления с щеткодержателем. Далее сборку
и установку электродвигателя выполняйте в
последовательности, обратной разборке. |
