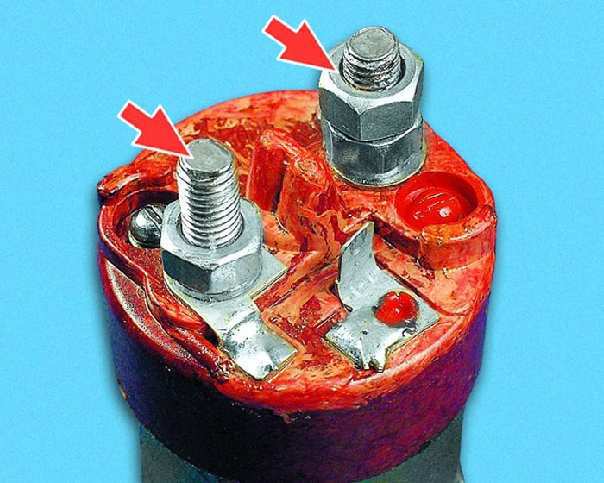

1. Отверните
гайку нижнего контактного болта тягового реле
стартера... |
2. ...снимите
шайбу и отсоедините наконечник вывода обмотки статора. |
3. Отверните
две гайки крепления тягового реле стартера (показана
одна). |
|
|
|
4. Выньте

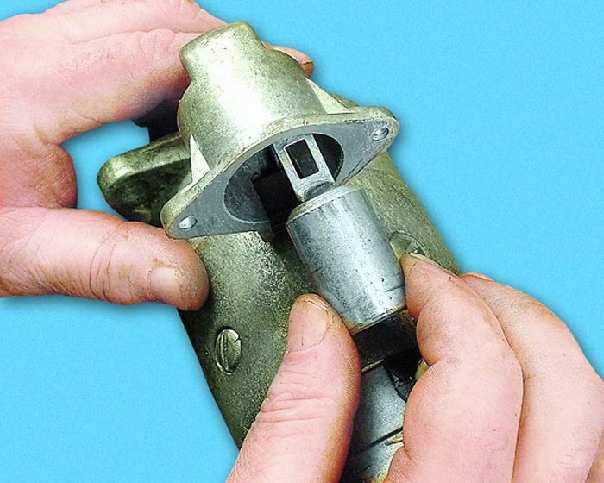

тяговое реле из крышки со стороны привода. |
5. Выньте
якорь тягового реле из крышки со стороны привода, выведя
его из зацепления с рычагом привода. |

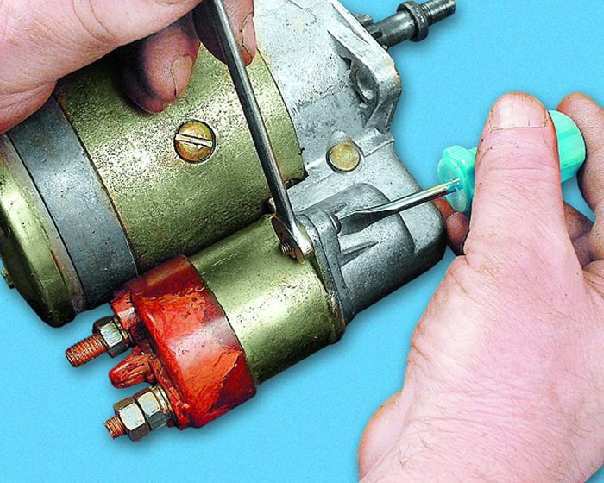

6. Снимите
упор рычага привода, поддев его отверткой. |
|
|
|
7. Отверните
два стяжных болта и... |

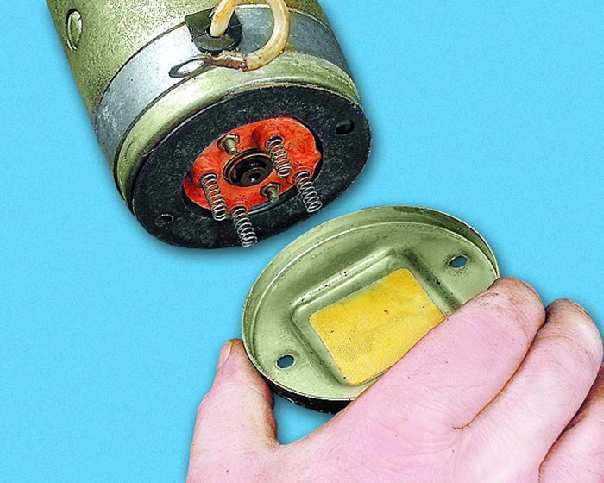

8. ...снимите
кожух с крышки со стороны коллектора. |

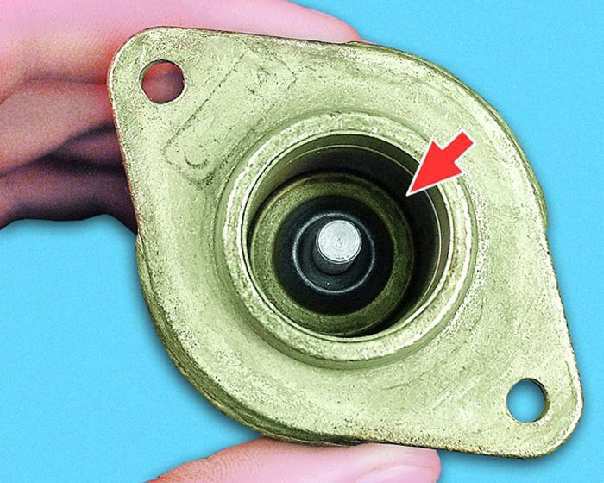

9. Снимите
уплотнительную прокладку кожуха. |
|
|
|
10. Выньте
из щеткодержателя пружины щеток. |

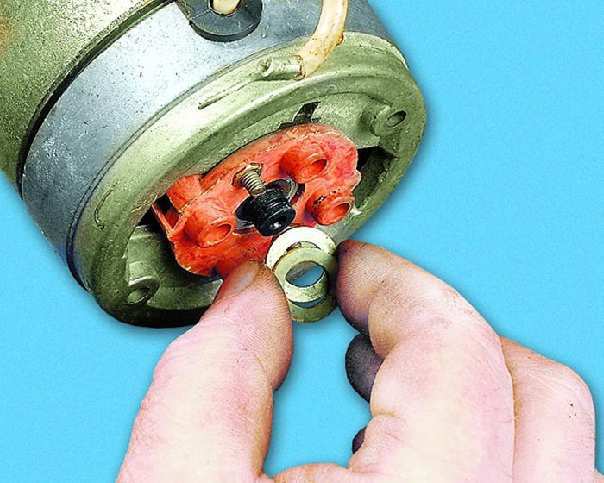

11. Снимите
стопорную шайбу с валя якоря стартера и... |
12. ...регулировочные
шайбы. |
|
|
|
13. Разъедините
корпус стартера и крышку со стороны коллектора (если это
не удается сделать руками, воспользуйтесь отверткой). |

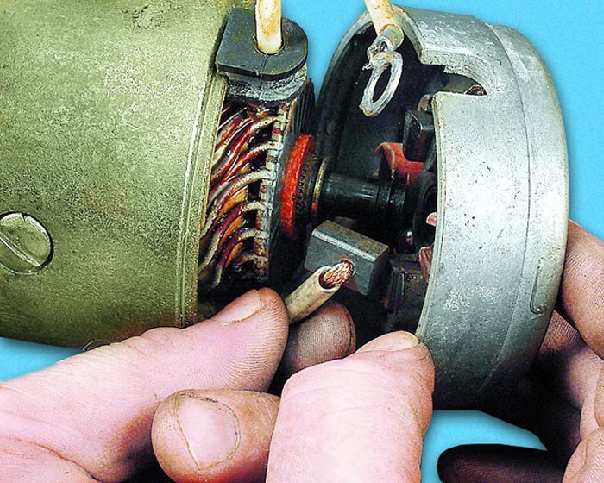

14. Выньте
изолированные щетки из щеткодержателя и... |
15. ...снимите
крышку стартера со стороны коллектора. |
|
|
|
16. Снимите
дистанционную шайбу с вала якоря. |

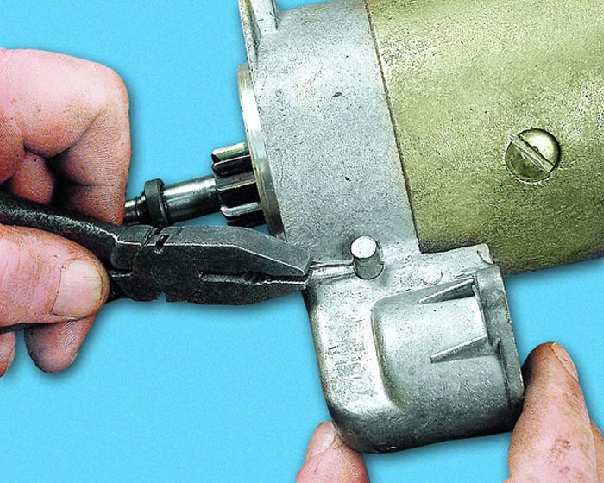

17. Выньте
шплинт, фиксирующий ось рычага привода стартера, и... |
18. ...выньте
ось из крышки со стороны привода. |
|
|
|
19. Снимите
крышку со стороны привода. |

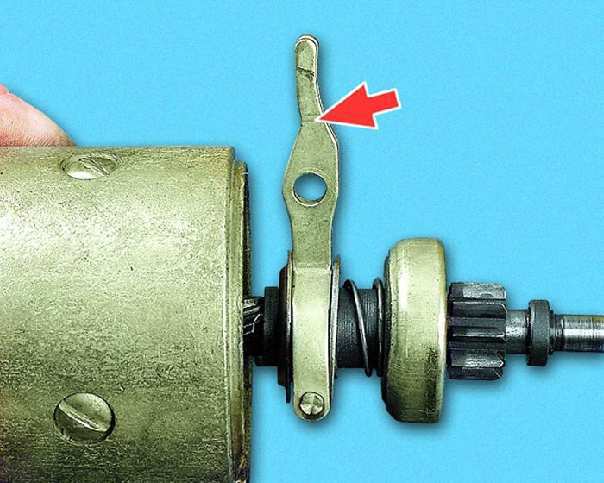

20. Снимите
рычаг привода стартера. |

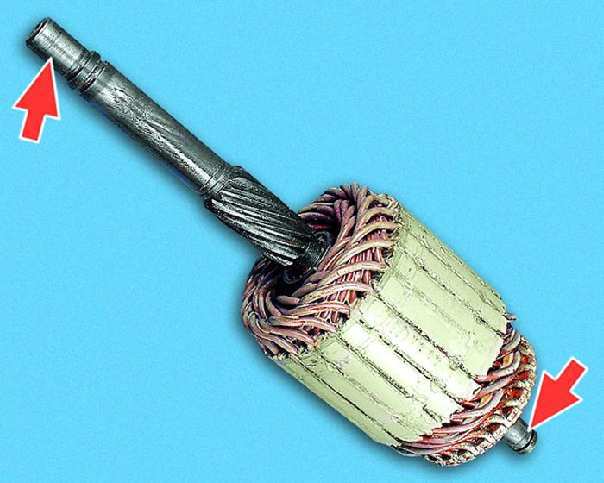

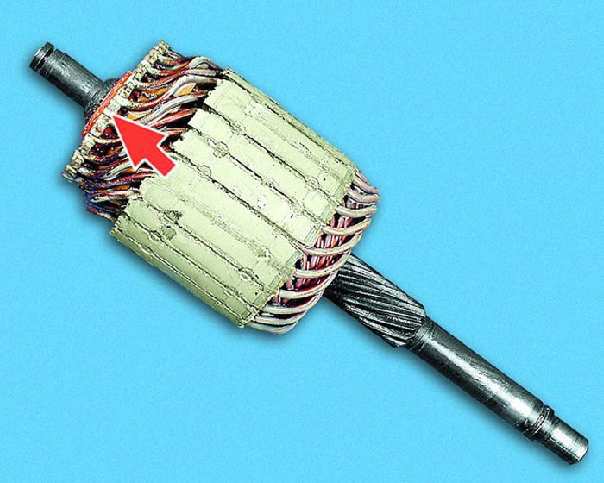

21. Выньте
из корпуса якорь стартера. |
|
|
|

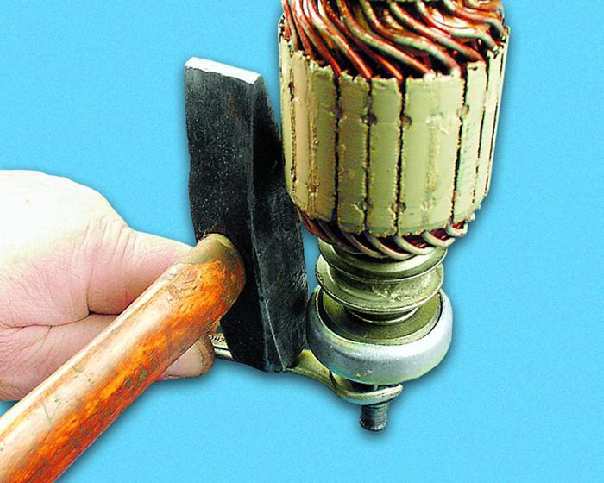

22. Сдвиньте
ограничительное кольцо со стопорного. |
23. Снимите
стопорное и ограничительное кольца с вала якоря. |
24. Снимите
муфту привода стартера в сборе с вала якоря. |
|
|
|
25. Выньте
из тягового реле пружину. |
26. Для
замены щеток снимите изолирующую скобу... |
27. ...нагрейте
паяльником место соединения изолированных щеток с
выводом статора и, разжав отверткой изгиб вывода
статора... |
|
|
|
28. ...снимите
изолированные щетки. |
29. Отверните
винты крепления наконечников шин неизолированных щеток и
снимите щетки с крышки со стороны коллектора. |
