Очищаем стартер от грязи и устанавливаем в тиски.
 |

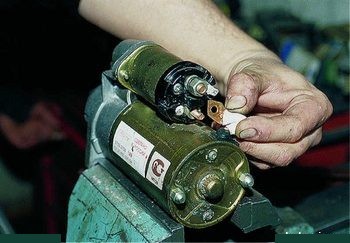

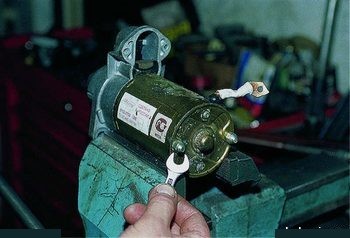

Ключом «на 13» отворачиваем гайку нижнего вывода
тягового реле. |
 |
Снимаем провод. |

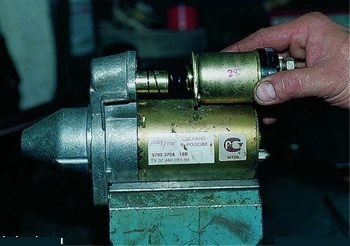

Головкой «на 8» отворачиваем два болта крепления
тягового реле…
 |
…и снимаем его. |
Снимаем якорь тягового реле.
 |
Ключом «на 10» отворачиваем гайки стяжных
шпилек. |
 |

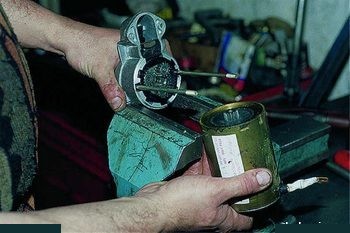

Снимаем статор вместе с якорем со шпилек крышки. |
 |

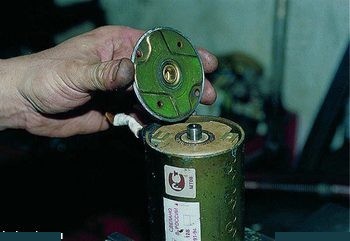

Крестообразной отверткой отворачиваем два винта… |
 |
…и снимаем заднюю крышку. |
 |
Снимаем щеткодержатель. |
 |
Вынимаем якорь. |
 |
Снимаем с вала якоря центральную шестерню… |
 |
…и опору вала якоря. |
 |
Вынимаем три планетарных шестерни. |
 |

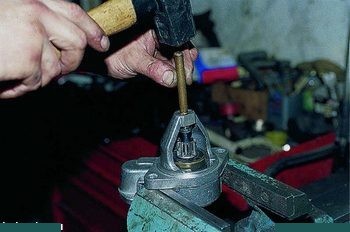

Выколоткой из мягкого металла выбиваем вал
привода… |
 |

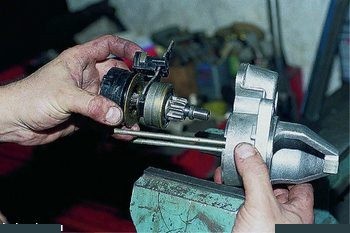

…и снимаем его в сборе с опорой вала привода и
рычагом. |
 |
Снимаем уплотнительную прокладку. |
Устанавливаем вал привода на деревянную подставку.
Опираем губки рожкового ключа «на 14» на ограничительное
кольцо...
 |
...и, ударив молотком по ключу, спрессовываем
ограничительное кольцо. |
 |

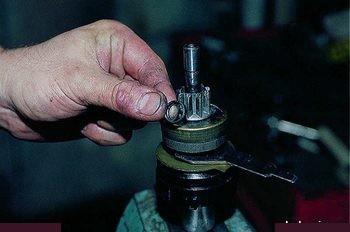

Поддеваем отверткой запорное кольцо… |
 |
…и снимаем его. |
 |
Снимаем ограничительное кольцо. |
 |
Снимаем привод в сборе. |
 |

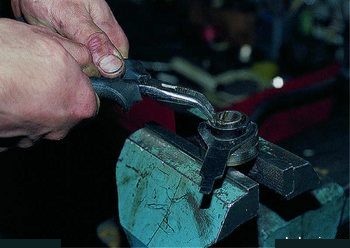

Щипцами разжимаем стопорное кольцо,… |
 |
…снимаем его… |
 |
…и кольцо отводки с шайбой. |
 |
Для замены щеток поддеваем пластиковые крышки… |
 |
…и расположенные под ними пружины. |
Собираем стартер в обратной последовательности.
 |
Перед монтажом щеткодержателя на коллектор якоря
снимаем все четыре пружины так, чтобы щетки
«ушли» в направляющие. |
 |
Якорь с надетым щеткодержателем, установленными
пружинами и их крышками вставляем в статор. |
|
