Правее рулевой колонки под панелью приборов установлен
блок из трех одинаковых реле типа 113.3747-10,
управляющих включением: ближнего света фар, дальнего
света фар и обогрева стекла двери задка.
Отсоединяем «минусовой» провод от аккумуляторной
батареи.
Для снятия реле…
|

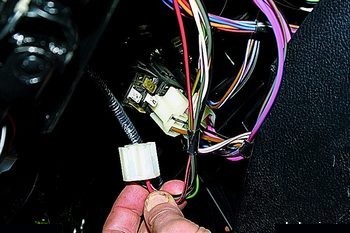

…отсоединяем колодку. |
|

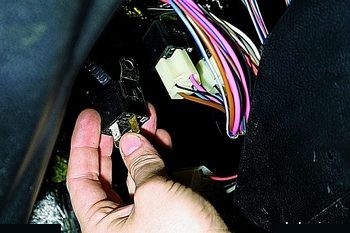

Отвернув крестообразной отверткой саморез,… |
|
…снимаем реле. |
Реле включения стартера и зажигания закреплены под
дополнительным блоком предохранителей (на автомобиле с
впрысковым двигателем прикреплены к кронштейну реле
системы впрыска).
|

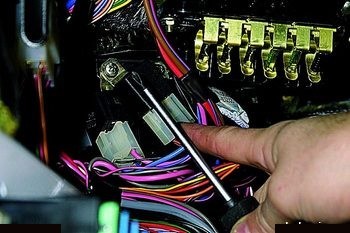

Крестообразной отверткой отворачиваем саморез
крепления обоих реле. |
|

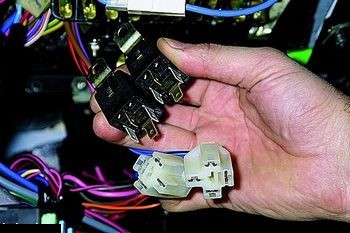

Сняв реле, отсоединяем колодки. |
Устанавливаем реле в обратной последовательности.
Так как все реле – однотипные, при выходе из строя
одного из них можно временно подсоединить его колодку к
другому реле. Например, при выходе из строя реле
включения стартера его колодку можно подключить к реле
обогрева стекла двери задка. |
