ВАЗ-2131. Печка и вентиляция

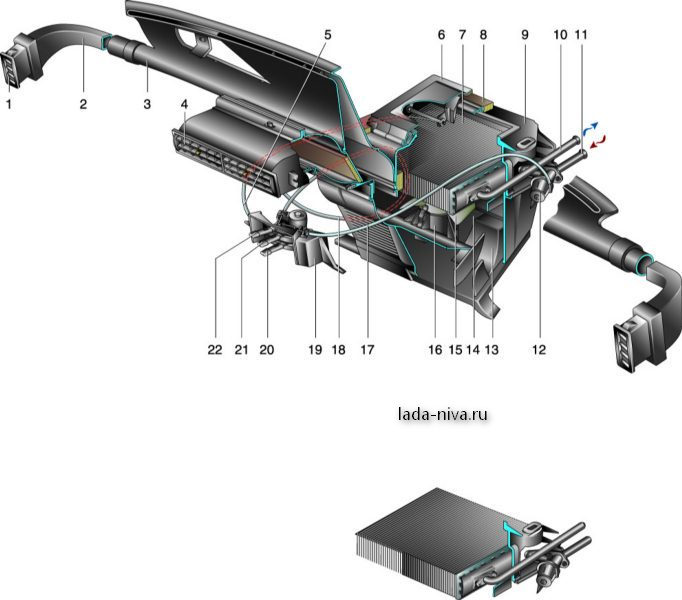

Отопитель

1 – боковое сопло;
2 – воздухопровод бокового сопла;
3 – воздухопровод обогрева ветрового стекла;
4 – центральные сопла;
5 – тяга управления заслонкой воздухопритока;
6 – заслонка воздухопритока;
7 – радиатор;
8 – уплотнитель отопителя;
9 – кожух радиатора;
10 – отводящий патрубок;
11 – подводящий патрубок;

12 – кран;
13 – воздухораспределительная крышка;
14 – кожух вентилятора;
15 – крыльчатка;
16 – электродвигатель;
17 – тяга управления краном;
18 – тяга управления заслонкой обогрева ветрового стекла;
19 – кронштейн рычагов управления отопителем;
20 – рукоятка управления заслонкой воздухопритока;
21 – рукоятка управления заслонкой обогрева ветрового стекла;
22 – рукоятка управления краном.

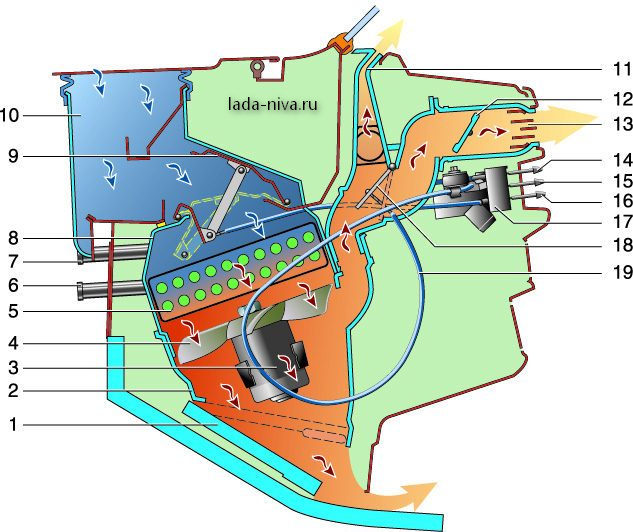

Схема работы отопителя

1 – воздухораспределительная крышка;
2 – кожух вентилятора;
3 – электродвигатель вентилятора;
4 – крыльчатка;
5 – радиатор;
6– подводящий патрубок;
7 – отводящий патрубок;
8 – кожух радиатора;
9 – заслонка воздухопритока;
10 – коробка воздухопритока;

11 – воздухопровод обогрева ветрового стекла;
12 – заслонка центрального сопла;
13 – центральное сопло;
14 – рукоятка управления краном;
15 – рукоятка управления заслонкой обогрева ветрового стекла;
16 – рукоятка управления заслонкой воздухопритока;
17 – кронштейн рычагов управления;
18 – заслонка обогрева ветрового стекла;
19 – тяга управления заслонкой обогрева ветрового стекла.

Система вентиляции – приточно-вытяжная. При движении автомобиля воздух нагнетается в салон естественным напором через щели воздухозаборника на капоте и отсасывается через отверстия в задних стойках крыши. Для увеличения циркуляции воздуха при движении можно опустить стекла передних дверей, а при низкой скорости – включить электровентилятор. Потоки воздуха в салоне распределяются воздухопроводами, расположенными внутри приборной панели. На ветровое стекло воздух поступает через верхние щелевидные сопла на панели приборов, на боковые стекла – через боковые и, частично, центральные сопла (с направляющими потока воздуха), к ногам – через отверстия в кожухе отопителя (при откинутой крышке). Для управления распределением воздушных потоков служат средний и нижний рычаги на центральной консоли панели приборов, а также направляющие центральных сопл и их регуляторы.

Система отопления – жидкостная, объединенная с системой охлаждения двигателя. Радиатор отопителя установлен в консоли панели приборов в пластмассовом кожухе и уплотнен по периметру поролоновой лентой. Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор. Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.

Электродвигатель вентилятора МЭ-255 – коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Частота вращения вентилятора регулируется трехпозиционным переключателем на панели приборов. В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (большая частота) или через дополнительный резистор (малая частота). Частота вращения вала электродвигателя с крыльчаткой при напряжении 12 В и температуре воздуха 25±10°С – 3000±150 мин ^–1. Потребляемая сила тока при максимальной частоте вращения – не более 4,5 А.

Крыльчатка вентилятора закреплена на валу электродвигателя. Электродвигатель ремонту не подлежит при выходе из строя его заменяют.

При попадании дождевой воды через отопитель в салон прочищаем водосливное отверстие коробки воздухопритока.
