Для снятия переднего бампера снимаем пластину защиты
поддола картера и брызговика.
 |

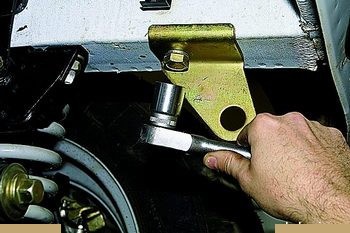

Головкой «на 22» отворачиваем болт крепления
буксирной проушины и соединителя бампера к
левому переднему лонжерону. |
 |

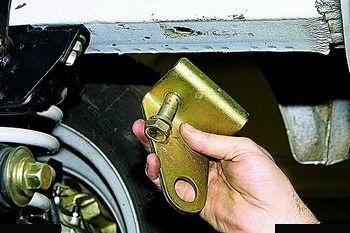

Снимаем проушину и болт. |
Аналогично отсоединяем крепление буксирной проушины и
соединителя бампера к правому лонжерону.
 |

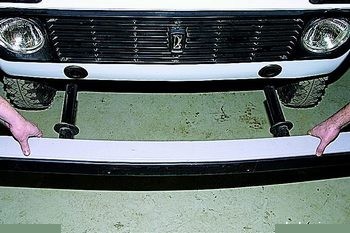

Покачивая, вытягиваем соединители бампера из
уплотнителей нижней поперечины передка. |
 |

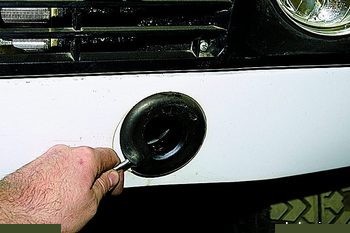

Поддев отверткой,… |
 |

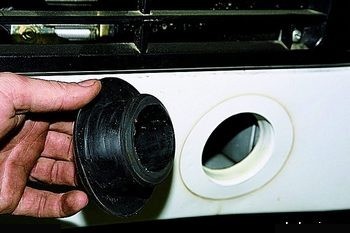

…вынимаем резиновый уплотнитель из отверстия
нижней поперечины. |
Для снятия заднего бампера…
 |

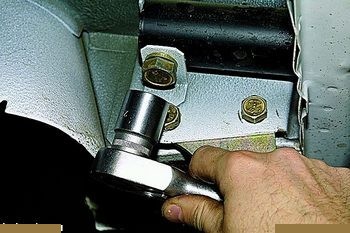

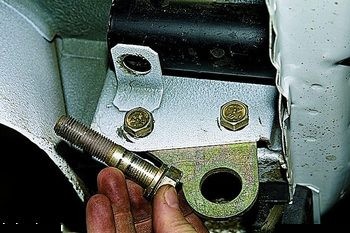

...головкой «на 22» отворачиваем болт крепления
соединителя бампера к правому заднему лонжерону… |
 |
…и вынимаем болт. |
Аналогично отворачиваем болт крепления соединителя
бампера к левому заднему лонжерону. Задний бампер и
резиновые уплотнители снимаем так же, как передние.

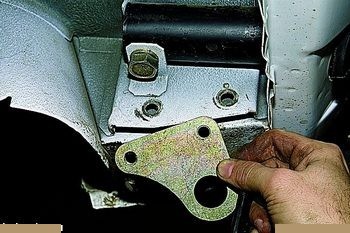

Для снятия задних буксирных проушин…
 |

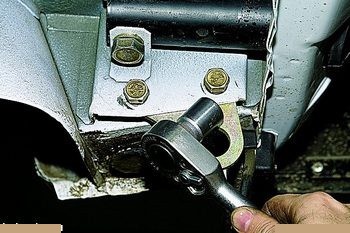

...головкой «на 17» отворачиваем два болта… |
 |
…и снимаем проушину. |
Передний и задний бамперы разбираются одинаково –
показываем на примере переднего.

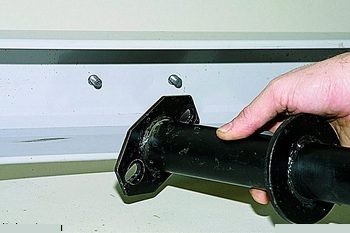

Для демонтажа соединителя…
 |

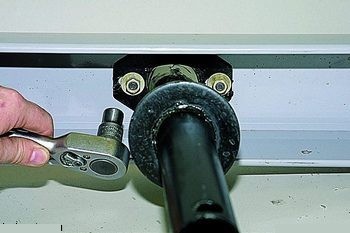

...головкой «на 13» отворачиваем две гайки… |
 |
…и снимаем соединитель. |

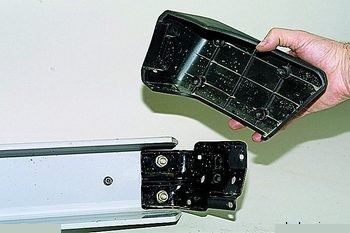

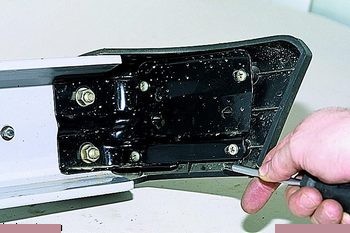

Для снятия боковой пластмассовой накладки…
 |
…крестообразной отверткой отворачиваем четыре
самореза… |
 |
…и снимаем накладку. |

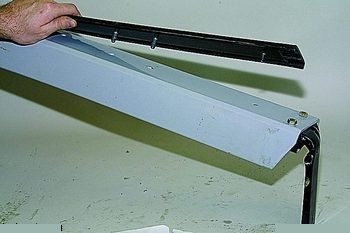

Для снятия резиновой накладки…
 |

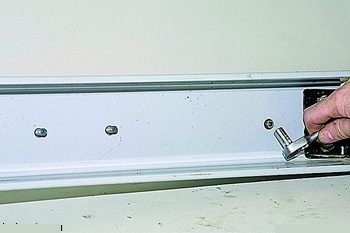

…головкой «на 8» отворачиваем четыре гайки… |
 |
…и снимаем накладку. |
Для снятия металлического кронштейна…
 |

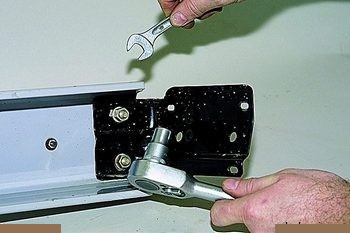

…головкой «на 13» отворачиваем две гайки,
удерживая болты ключом той же размерности,… |
 |

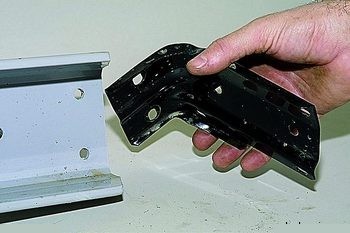

…и снимаем кронштейн. |
Собираем и устанавливаем бампер в обратной
последовательности. |
